Dalam sistem fluida industri, pengendalian arah aliran merupakan aspek vital yang memengaruhi efisiensi operasional, keselamatan kerja, dan umur peralatan. Salah satu komponen yang memiliki peran penting dalam hal ini adalah check valve atau non-return valve, yang berfungsi mencegah aliran balik (backflow) ke dalam sistem.

Dari berbagai tipe check valve yang tersedia, Swing Check Valve menjadi pilihan paling umum karena mekanismenya sederhana, responsif terhadap perubahan tekanan, dan mudah dirawat.

Salah satu produk yang menonjol dalam kategori ini adalah CETO Swing Check Valve Cast Iron – JIS 10K, yang dirancang dengan spesifikasi teknis sesuai kebutuhan aplikasi industri berskala menengah hingga berat.

Apa Itu Swing Check Valve?

Swing Check Valve adalah jenis katup otomatis satu arah yang memungkinkan fluida (air, minyak, atau gas) mengalir hanya dalam satu arah dan secara otomatis menutup ketika terjadi tekanan balik.

Katup ini menggunakan cakram berayun (swinging disc) yang berputar pada engsel horizontal di dalam housing valve.Ketika fluida mengalir maju, gaya tekanan fluida mendorong disc terbuka sepenuhnya. Saat aliran berhenti atau berbalik arah, berat disc dan gaya tekanan balik akan membuat disc menutup rapat ke seat, sehingga mencegah backflow dan potensi kerusakan pompa atau sistem upstream.

Desain ini cocok untuk sistem yang memiliki aliran stabil, tekanan sedang, serta kebutuhan head loss yang rendah.

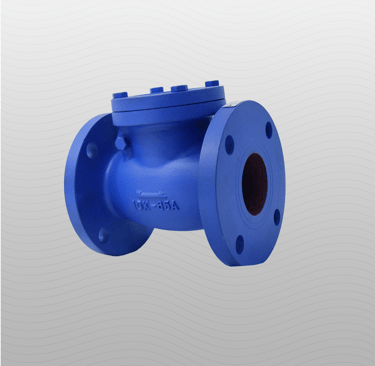

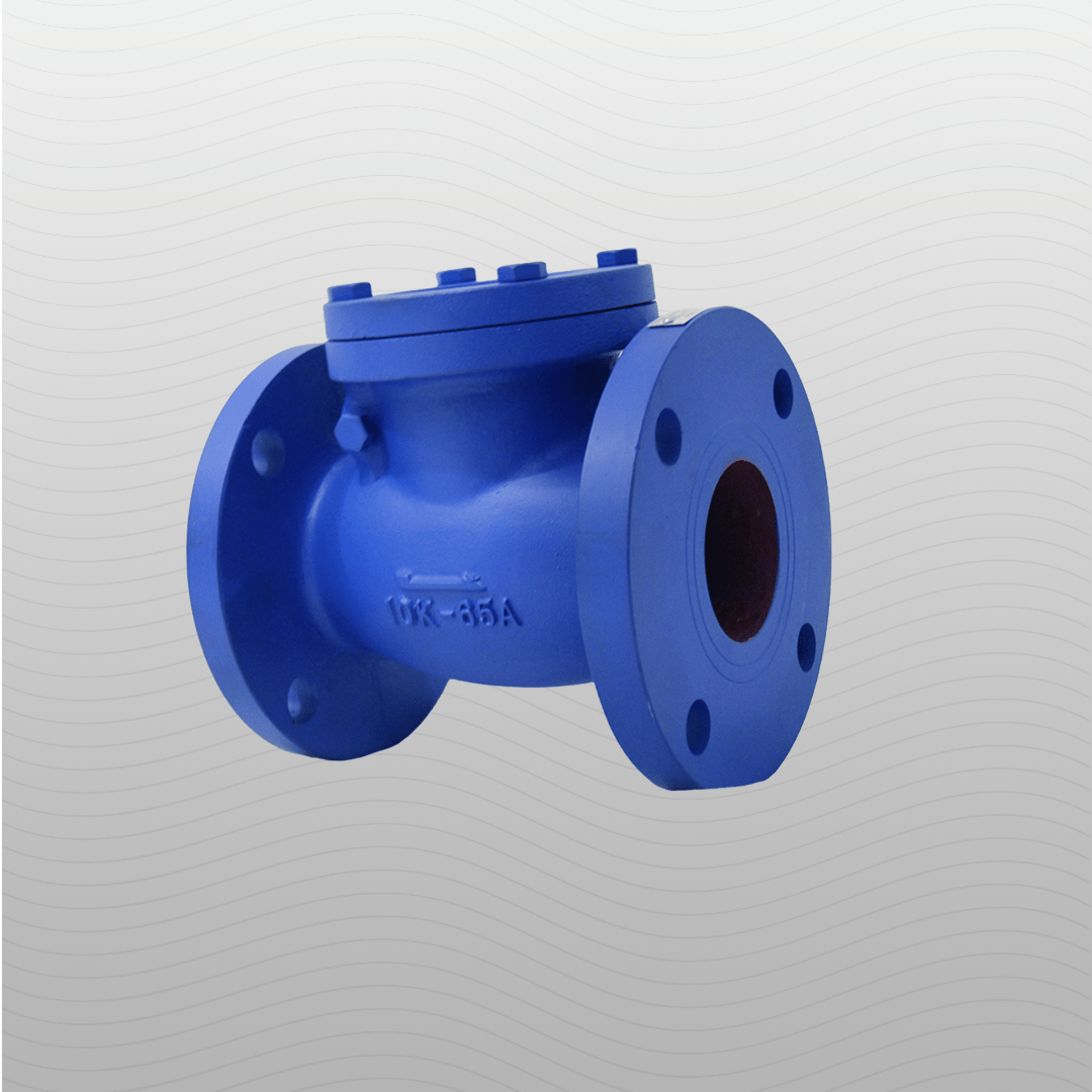

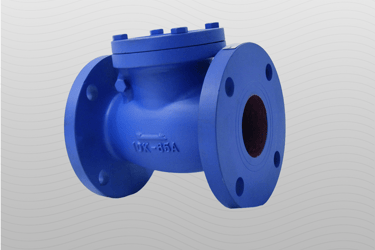

Spesifikasi Teknis CETO Swing Check Valve Cast Iron – JIS 10K

Komponen

• Connection : Flange End JIS 10K (Mengacu pada standar Japanese Industrial Standard (JIS B2220)

• Body : Cast Iron (GC25 grade, tahan tekanan dan getaran)

• Disc : Cast Iron ( Didesain dengan toleransi presisi tinggi untuk respon cepat)

• Seal : Brass (Ketahanan aus tinggi dan daya tahan korosi baik)

• Temperature Rating : Max 100°C (Cocok untuk air, udara, dan fluida non-korosif)

• Size : 2½ inch

Valve ini juga tersedia dalam berbagai ukuran (DN40 – DN300) untuk menyesuaikan kebutuhan debit fluida dan kapasitas sistem.

Desain dan Prinsip Kerja

CETO Swing Check Valve menggunakan konfigurasi flange end dengan disc berbentuk bulat yang digantung pada pin engsel di bagian atas saluran. Saat fluida mengalir maju, disc terdorong ke posisi terbuka sepenuhnya, memungkinkan aliran penuh tanpa hambatan berarti (low pressure drop).

Ketika aliran fluida berhenti, gaya gravitasi dan tekanan balik akan mendorong disc kembali ke posisi tertutup, menekan ke seat yang terbuat dari brass.

Proses ini terjadi secara otomatis, tanpa memerlukan tenaga aktuator, motor, atau operator, menjadikannya ideal untuk sistem non-return pada pipa utama atau discharge pompa.

Keunggulan Teknis CETO Swing Check Valve

1. Konstruksi Cast Iron GC25 dengan Kekuatan Struktural Tinggi

   Material Cast Iron GC25 digunakan untuk body dan disc, memberikan kombinasi antara kekakuan, ketahanan aus, dan kemampuan redam getaran (vibration damping) yang baik. Material ini juga memiliki ketahanan terhadap tekanan nominal hingga PN10–PN16, menjadikannya cocok untuk sistem bertekanan sedang.

2. Brass Seat dengan Sifat Anti-Galling dan Anti-Korosi

   Bagian seat valve terbuat dari Brass, yang menawarkan kontak permukaan lembut dan tahan aus. Brass juga memiliki ketahanan tinggi terhadap korosi akibat air, membuat valve tetap rapat bahkan setelah ribuan siklus buka-tutup.

3. Desain Flange JIS 10K untuk Integrasi Universal

   Standar JIS 10K menjamin kompatibilitas dengan berbagai sistem perpipaan industri di Asia, terutama pada instalasi air bersih, HVAC, dan sistem pompa. Flange design juga memudahkan proses perawatan dan penggantian tanpa perlu modifikasi besar pada sistem pipa.

4. Low Pressure Drop

   Desain internal smooth bore memastikan kehilangan tekanan (pressure drop) minimal. Ini penting untuk mempertahankan efisiensi energi pada sistem pompa dan sirkulasi fluida.

5. Tahan Suhu Operasional hingga 100°C

   Valve ini mampu beroperasi stabil hingga 100°C, menjadikannya ideal untuk fluida bersuhu sedang seperti air panas, oli ringan, dan cairan pendingin industri.

Aplikasi Industri

CETO Swing Check Valve Cast Iron – JIS 10K banyak digunakan pada berbagai sektor industri yang membutuhkan kontrol aliran satu arah yang andal, di antaranya:

• Sistem pompa air bersih & air limbah: Mencegah backflow yang dapat merusak impeller pompa.

• Sistem HVAC (Heating, Ventilation, and Air Conditioning): Menjaga sirkulasi air panas dan pendingin tetap efisien.

• Pembangkit listrik (PLTA, PLTU): Mengamankan aliran kondensat dan sistem pendinginan.

• Industri kimia & petrokimia: Mengontrol aliran bahan cair non-korosif.

• Pabrik makanan & minuman: Menjamin kebersihan sistem fluida dan mencegah kontaminasi balik.

Keunggulan CETO dalam Industri Valve

Sebagai brand industri, CETO berkomitmen pada standar manufaktur tinggi dan kualitas kontrol ketat. Setiap valve diuji menggunakan hydrostatic test dan seat leakage test untuk memastikan tidak ada kebocoran bahkan dalam kondisi tekanan maksimum.

CETO juga mendesain setiap produk dengan mempertimbangkan faktor operational reliability dan maintenance efficiency, agar perusahaan pengguna dapat menekan downtime dan biaya operasional jangka panjang.

Dengan supply chain yang stabil, dukungan teknis profesional, dan kompatibilitas desain yang luas, CETO menjadi pilihan strategis bagi distributor, EPC (Engineering, Procurement, Construction), maupun end-user industri.

Kesimpulan

CETO Swing Check Valve Cast Iron – JIS 10K merupakan solusi ideal untuk kebutuhan non-return valve di sistem perpipaan industri bertekanan sedang.mDengan kombinasi Cast Iron GC25 body, Brass seat, dan standar JIS 10K flange, valve ini menawarkan performa unggul dalam hal ketahanan tekanan, efisiensi aliran, dan keandalan jangka panjang.Untuk perusahaan yang membutuhkan komponen perpipaan berkualitas tinggi dan mudah diintegrasikan ke sistem eksisting, CETO memberikan jawaban yang tepat: Durable. Efficient. Reliable.
