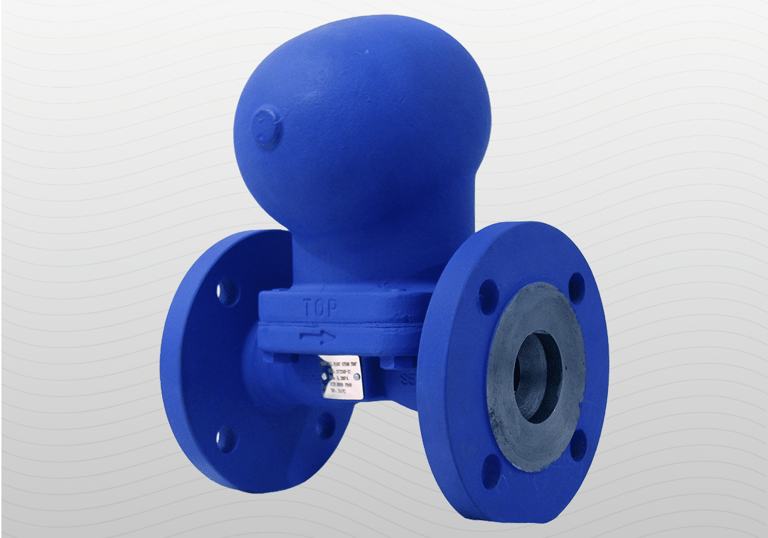

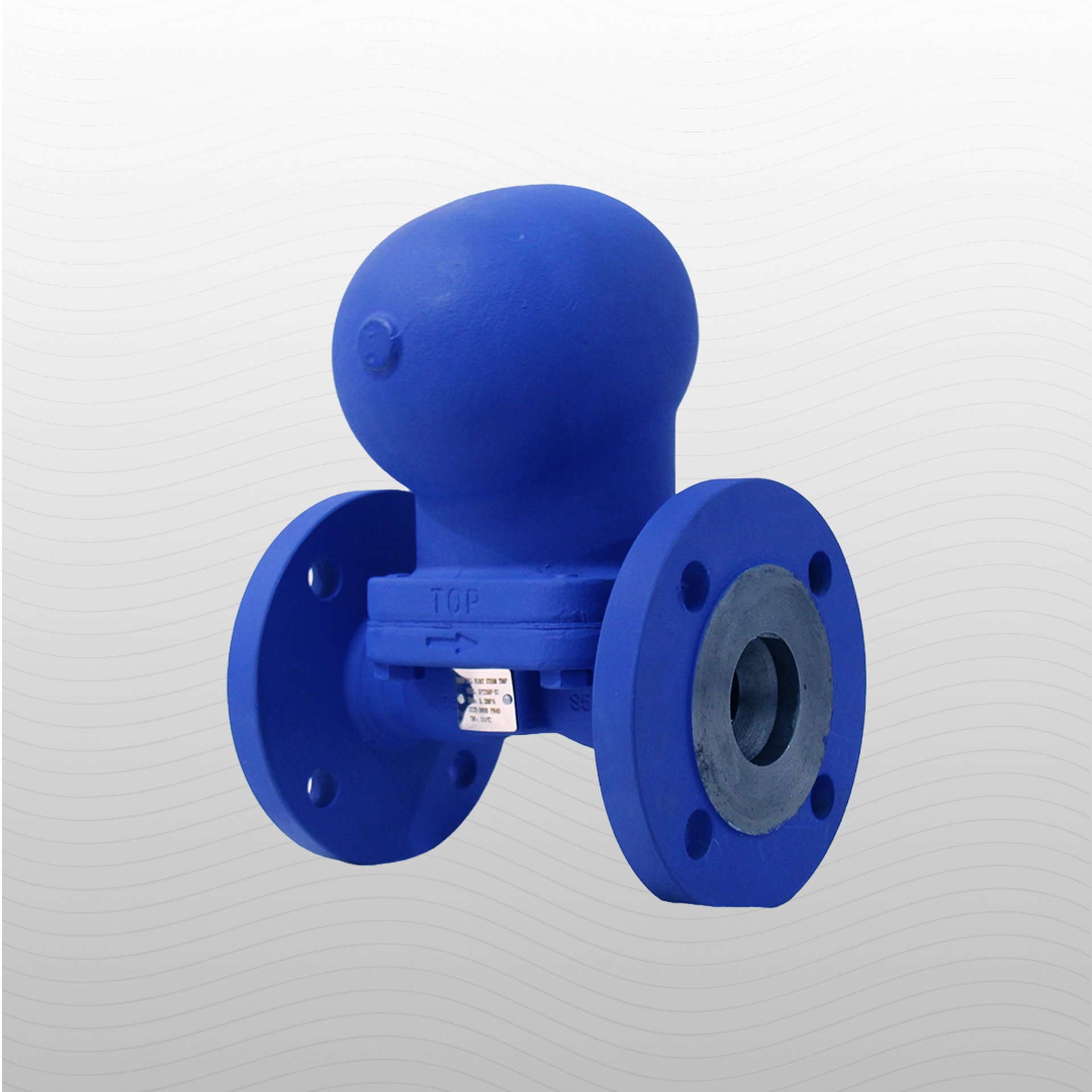

CETO Ball Float Steam Trap PN16 Cast Steel

Ball float steam trap adalah komponen otomatis yang membuang kondensat dari sistem uap sambil mencegah uap hidup ikut terbuang. CETO menghadirkan Ball Float Steam Trap PN16 dengan body cast steel yang dirancang untuk performa optimal pada sistem uap industri bertekanan hingga 8 bar dan suhu hingga 350°C.

Spesifikasi Teknis

Cara Kerja Ball Float Steam Trap

Ball float steam trap bekerja berdasarkan satu prinsip sederhana: float mengapung saat ada air, tenggelam saat tidak ada air. Mekanisme ini yang mengontrol seluruh operasi secara otomatis.

Tahapan Kerja Step-by-Step

Step 1 — Kondensat masuk ke chamber Uap mengalir melalui jalur perpipaan dan sebagian berkondensasi menjadi air. Kondensat ini masuk ke dalam body steam trap melalui inlet.

Step 2 — Float naik mengikuti level kondensat Bola float (ball float) yang terbuat dari material ringan mengapung di permukaan kondensat. Semakin banyak kondensat yang masuk, semakin tinggi float naik.

Step 3 — Valve/orifice terbuka otomatis Pergerakan naik float menggerakkan lever mekanisme, yang membuka orifice pembuangan. Kondensat mengalir keluar melalui orifice menuju condensate return line.

Step 4 — Kondensat habis, float turun Setelah kondensat keluar habis, float turun kembali ke posisi terendah dan menutup orifice.

Step 5 — Uap hidup terblokir Saat uap hidup mencapai chamber (tanpa kondensat), float tetap di posisi bawah dan orifice tetap tertutup. Uap tidak bisa lewat.

Step 6 — Siklus berulang Kondensat baru masuk → float naik → orifice buka → kondensat keluar → float turun → orifice tutup. Siklus ini berlangsung continuous selama sistem uap beroperasi.

Mengapa Ini Penting?

Siklus kontinu ini berarti kondensat dibuang seketika terbentuk — tidak menumpuk, tidak menunggu. Hasilnya:

• Heat exchanger selalu bekerja optimal

• Tidak ada water hammer dari kondensat yang menumpuk

• Efisiensi termal sistem uap maksimal

Keunggulan Ball Float Steam Trap PN16

1. Drainase Kondensat Kontinu

Ini adalah keunggulan utama ball float dibanding tipe lain seperti thermodynamic atau inverted bucket. Kondensat dibuang secara terus-menerus setiap saat, bukan secara intermittent (on-off).

Dampaknya pada sistem:

• Heat transfer surface selalu bersih dari lapisan kondensat

• Efisiensi perpindahan panas tetap maksimal

• Performa heat exchanger dan dryer konsisten

2. Respons Cepat terhadap Perubahan Beban

Sistem industri sering mengalami fluktuasi beban — kadang condensate load tinggi, kadang rendah. Ball float merespons perubahan ini secara real-time karena float langsung mengikuti level kondensat.

3. Efektif Mencegah Water Hammer

Water hammer terjadi saat kondensat menumpuk di jalur uap dan tiba-tiba terdorong. Karena ball float membuang kondensat sebelum menumpuk, risiko water hammer sangat rendah.

4. Body Cast Steel — Tahan Lama

Cast steel pada body memberikan:

• Ketahanan tekanan hingga 8 bar

• Tahan suhu hingga 350°C

• Korosi minimal pada media steam

• Umur pakai panjang dengan maintenance minimal

5. Flange End PN16 — Instalasi Mudah

Koneksi flange end PN16 memastikan:

• Kompatibel dengan sistem perpipaan standar industri

• Sambungan kokoh dan leak-tight

• Mudah dibongkar untuk maintenance atau penggantian

• Sesuai standar dimensi EN 1092-1

6. Perawatan Minimal

Desain internal ball float yang sederhana (minimal moving parts) berarti:

• Mudah dibersihkan

• Spare part mudah didapat

• Downtime untuk maintenance sangat singkat

Ball Float vs Thermodynamic Steam Trap — Mana yang Tepat?

Ini adalah pertanyaan paling umum saat memilih steam trap. Berikut perbandingan lengkapnya:

Panduan Cepat Pemilihan

Pilih Ball Float Steam Trap jika:

• ✅ Aplikasi di heat exchanger atau dryer

• ✅ Beban kondensat tinggi atau bervariasi

• ✅ Sistem membutuhkan drainase kontinu

• ✅ Backpressure di downstream tidak rendah

• ✅ Prioritas: efisiensi energi maksimal

Pilih Thermodynamic Steam Trap jika:

• ✅ Aplikasi di distribution line atau steam tracing

• ✅ Beban kondensat rendah dan stabil

• ✅ Space sangat terbatas (unit lebih kompak)

• ✅ Prioritas: minimal maintenance

Aplikasi CETO Ball Float Steam Trap PN16

Heat Exchanger & Reboiler

Aplikasi utama dan paling penting untuk ball float steam trap. Heat exchanger membutuhkan drainase kondensat kontinu agar permukaan heat transfer selalu bersih dan efisien.

• Shell-and-tube heat exchanger

• Plate heat exchanger

• Reboiler pada kolom distilasi

• Preheater dan aftercooler

Dryer & Evaporator

Sistem pengeringan membutuhkan suhu steam yang konsisten. Ball float memastikan kondensat tidak mengganggu performa steam.

• Paper dryer (pulp & paper)

• Food dryer

• Textile dryer

• Industrial oven dengan steam heating

Steam Distribution & Main Line

Menjaga jalur uap utama tetap kering dan efisien:

• Steam header drain

• Branch line drain

• Trap before equipment

Industri yang Menggunakan

Industri Aplikasi Spesifik Petrokimia & Refinery Heat exchanger, reboiler, reactor jacket Power Plant Feedwater heater, deaerator, LP/HP heater Pulp & Paper Dryer cylinder, digester, evaporator Food & Beverage Pasteurizer, sterilizer, cooking Textile Dryer, finishing, dyeing Chemical Plant Reactor, crystallizer, evaporator Pharmaceutical Sterilizer (autoclave), dryer PKS (Palm Oil) Sterilizer, evaporator, dryer

Aksesori Penting untuk Ball Float Steam Trap

Steam trap bekerja optimal bukan hanya dari unit-nya sendiri, tapi juga dari aksesori yang mendukung. Berikut aksesori yang direkomendasikan:

1. Y-Strainer (Upstream)

Fungsi: Menyaring debris dan partikel dari steam sebelum masuk ke steam trap. Mengapa penting: Partikel asing bisa menyumbat orifice dan merusak float mechanism. Rekomendasi: Pasang sebelum steam trap, dengan mesh size sesuai rekomendasi manufacturer.

2. Air Vent

Fungsi: Membuang udara dan gas non-kondensabel dari chamber steam trap. Mengapa penting: Pada startup sistem atau setelah maintenance, udara terperangkap di chamber bisa menghalangi float dan mengurangi efisiensi heat transfer hingga 50%. Catatan: Ball float steam trap memerlukan air vent — ini beda dari thermodynamic yang sudah built-in.

3. Isolation Valve

Fungsi: Memungkinkan isolasi steam trap dari sistem tanpa shutdown seluruh line. Mengapa penting: Memudahkan maintenance dan penggantian steam trap tanpa menghentikan produksi.

4. Test Valve / Blowdown Valve

Fungsi: Untuk pengujian performa steam trap secara manual. Mengapa penting: Membantu deteksi steam trap yang bocor (blowthrough) atau tersumbat (blocked) tanpa membongkar unit.

5. Condensate Return Line Check Valve

Fungsi: Mencegah backflow kondensat dari return line ke steam trap. Mengapa penting: Jika backpressure di return line fluktuatif, check valve mencegah kondensat masuk kembali.

Troubleshooting — Masalah Umum Ball Float Steam Trap

Masalah Gejala Penyebab Solusi Tersumbat Kondensat menumpuk upstream, suhu heat exchanger turun Debris di orifice atau float mechanism Bersihkan internal, pasang Y-strainer Bocor (blowthrough) Suara hissing terus, steam keluar ke downstream Seat atau orifice aus, float tidak tutup sempurna Ganti seat/orifice atau unit baru Float macet Tidak ada drainase, kondensat menumpuk Korosi atau debris pada float guide Bersihkan dan lubricate, ganti float jika rusak Air vent tersumbat Startup lambat, efisiensi rendah di awal Kotoran atau mineral deposit Bersihkan atau ganti air vent Kebocoran body Tetes air dari body atau flange Crack body atau gasket rusak Ganti gasket atau unit

FAQ — Pertanyaan Umum

Q: Apa perbedaan ball float steam trap dan thermodynamic steam trap?

A: Perbedaan utamanya ada di cara drainase kondensat. Ball float mengalirkan kondensat secara kontinu (terus-menerus) dan ideal untuk heat exchanger dengan beban kondensat tinggi. Thermodynamic mengalirkan secara intermittent (on-off) dan lebih cocok untuk distribution line dengan beban kondensat rendah serta ukuran unit yang sangat kompak.

Q: Apakah ball float steam trap memerlukan air vent?

A: Ya. Ball float steam trap memerlukan air vent untuk membuang udara dan gas non-kondensabel dari chamber, terutama saat startup atau setelah maintenance. Tanpa air vent, udara terperangkap bisa mengurangi efisiensi heat transfer secara signifikan.

Q: Berapa lama umur pakai CETO Ball Float Steam Trap PN16?

A: Dengan maintenance rutin dan Y-strainer yang terpasang di upstream, umur pakai ball float steam trap bisa mencapai 7–15 tahun. Faktor yang mempengaruhi: kebersihan steam, frekuensi operasi, dan kondisi air (mineral content).

Q: Apakah steam trap ini cocok untuk steam superheated?

A: Ball float steam trap dirancang untuk saturated steam dan kondisi di mana kondensat terbentuk. Untuk steam superheated, pastikan ada condensing section sebelum steam trap sehingga kondensat terbentuk sebelum masuk trap.

Q: Bagaimana cara mendeteksi steam trap yang sudah rusak?

A: Tiga metode utama: (1) Aural — dengarkan suara hissing atau hentakan, (2) Infrared thermography — cek perbedaan suhu upstream dan downstream, (3) Test valve — buka test valve dan observasi perilaku trap. Untuk sistem besar, rekomendasi lakukan steam trap survey rutin.

Q: Aksesori apa yang harus dipasang bersama ball float steam trap?

A: Minimum yang direkomendasikan: Y-strainer di upstream (melindungi dari debris) dan air vent (membuang gas non-kondensabel). Idealnya tambahkan juga isolation valve dan test valve untuk kemudahan maintenance dan monitoring.
