Apa Itu Gate Valve MSS SP70 125LB?

Gate valve adalah jenis katup industri yang berfungsi untuk mengontrol aliran fluida dengan cara membuka atau menutup jalur aliran secara penuh menggunakan gerakan vertikal dari Gate (pintu) di dalam bodinya.

Gate valve banyak digunakan pada sistem yang memerlukan aliran fluida tanpa hambatan (full bore) dan penutupan total (tight shut-off). Pada produk CETO Gate Valve MSS SP70 125LB – Cast Iron, valve ini dirancang sesuai dengan standar MSS SP70 dan rating tekanan 125LB, menjadikannya pilihan ideal untuk berbagai aplikasi industri yang membutuhkan kontrol aliran dengan stabilitas dan ketahanan tinggi terhadap tekanan dan suhu moderat.

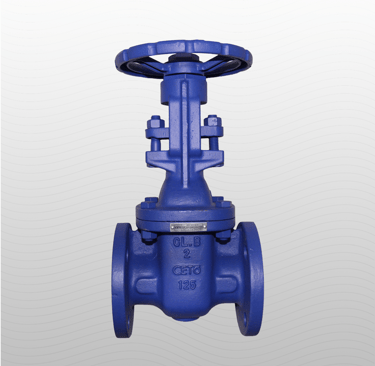

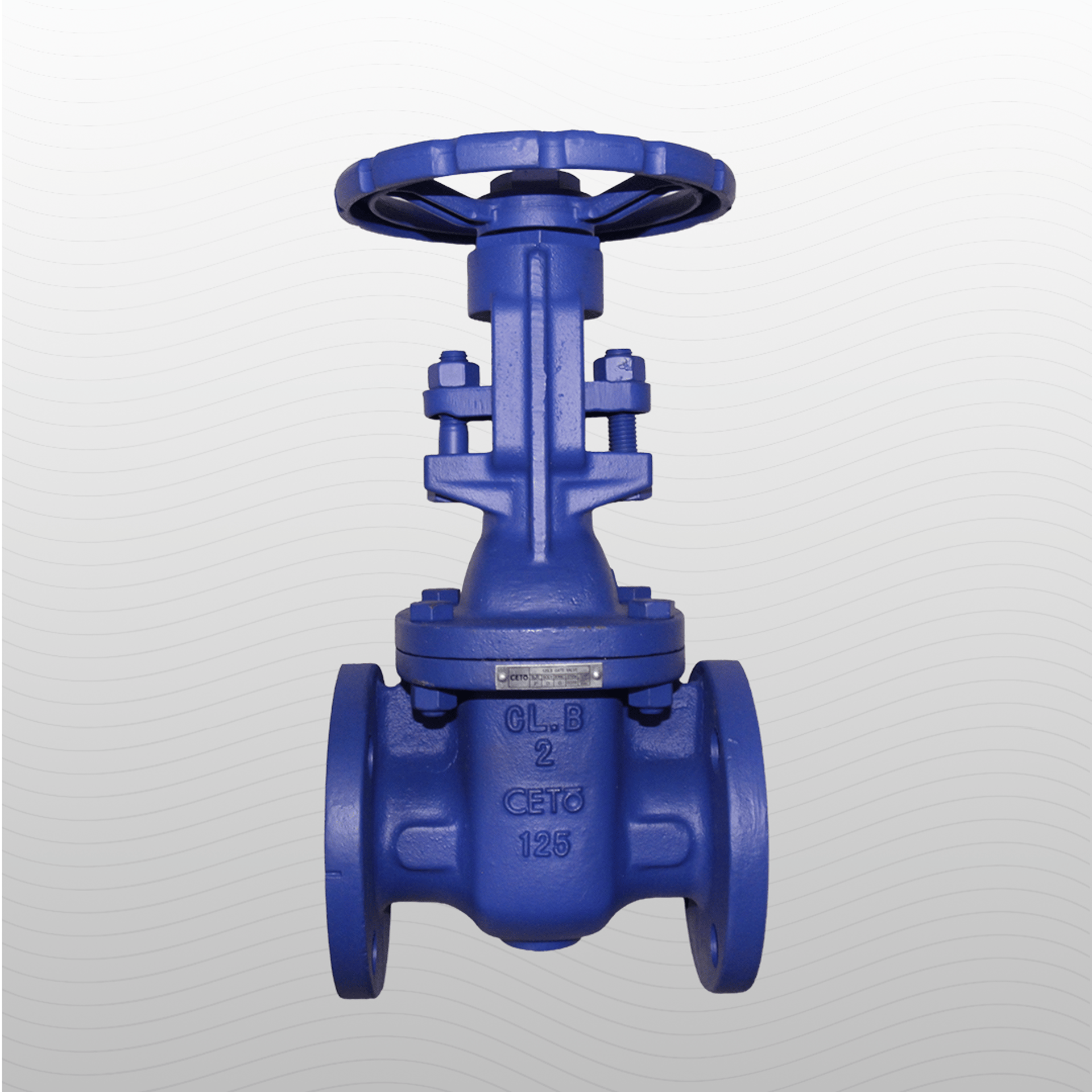

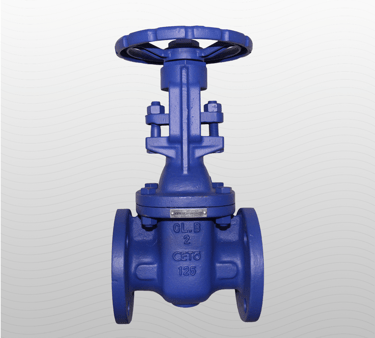

Spesifikasi Teknis CETO Gate Valve MSS SP70 125LB – Cast Iron

Komponen

• Connection : Flange End to 125LB (Desain flange end standar ASME, mendukung sistem perpipaan tekanan rendah-menengah dengan koneksi aman dan mudah dipasang.)

• Body : Cast Iron (Memberikan kekuatan struktural yang baik, ketahanan terhadap getaran, dan stabilitas termal dalam berbagai kondisi operasional.)

• Stem : 2CR13 (Stainless Steel Martensitic)

  Material tahan korosi dan abrasi dengan kekuatan mekanis tinggi, ideal untuk sistem fluida yang membutuhkan ketahanan terhadap tekanan.

• Seal : Brass (Memberikan sealing optimal terhadap kebocoran, serta tahan terhadap suhu dan tekanan yang fluktuatif.)

• Class : 125LB (Cocok untuk tekanan nominal hingga 125 psi, sesuai dengan standar industri untuk sistem air, oli, dan fluida ringan.)

• Size 2” – 3” (Dimensi serbaguna untuk sistem perpipaan skala menengah.)

Prinsip Kerja Gate Valve

Gate valve bekerja dengan mengangkat atau menurunkan gate (biasanya berbentuk wedge atau parallel disk) untuk mengatur aliran fluida. Ketika gate terangkat penuh, jalur fluida terbuka sepenuhnya sehingga memungkinkan aliran tanpa hambatan (minimum pressure drop). Sebaliknya, saat gate diturunkan, aliran fluida tertutup rapat, memastikan isolasi sempurna dari sistem upstream dan downstream. Desain gate valve ini tidak cocok untuk throttling (pengaturan aliran sebagian), melainkan lebih ideal untuk operasi ON/OFF dalam sistem industri.

Keunggulan Teknis CETO Gate Valve MSS SP70 125LB

1. Konstruksi Kokoh dan Tahan Tekanan

   Bodi cast iron memberikan kombinasi antara kekuatan mekanis dan kemampuan redaman getaran yang sangat baik. Material ini juga memiliki thermal stability yang optimal untuk sistem fluida panas dan dingin.

2. Ketahanan Stem 2CR13 terhadap Korosi dan Tekanan

   Material 2CR13 dikenal memiliki ketahanan tinggi terhadap tekanan dan suhu hingga 425°C. Ini memastikan pergerakan gate yang stabil, tidak mudah macet, dan minim deformasi akibat korosi.

3. Sealing Brass yang Presisi dan Tahan Lama

   Material brass seal memiliki sifat anti-aus, anti-karat, dan mampu menahan perubahan suhu ekstrem tanpa kehilangan elastisitasnya. Ini menjamin tight sealing yang andal untuk mencegah kebocoran fluida.

4. Standar Desain MSS SP70

   Mengacu pada standar internasional Manufacturers Standardization Society (MSS) SP70, yang menjamin kesesuaian dimensi, kekuatan, dan performa produk terhadap aplikasi industri global.

5. Kemudahan Maintenance dan Inspeksi

   Desain flange end connection memungkinkan proses pemasangan, pembongkaran, atau inspeksi tanpa perlu mengganti keseluruhan sistem perpipaan.

Aplikasi Industri CETO Gate Valve MSS SP70 125LB

CETO Gate Valve digunakan secara luas di berbagai sektor industri yang membutuhkan keandalan kontrol aliran fluida, antara lain:

• Instalasi Pengolahan Air dan Air Limbah (Water & Wastewater Treatment)

  Mengatur distribusi air bersih dan mencegah aliran balik pada sistem pipeline.

• Sistem HVAC (Heating, Ventilation, and Air Conditioning)

  Mengontrol sirkulasi air pendingin dengan efisiensi energi tinggi dan minim tekanan balik.

• Industri Kimia dan Petrokimia

  Menangani cairan kimia ringan, pelarut, dan oli industri dengan keandalan tinggi terhadap korosi.

• Pembangkit Listrik & Boiler System

  Digunakan untuk mengatur aliran steam dan air pendingin pada sistem tekanan rendah-menengah.

• Pabrik Manufaktur dan Industri Umum

  Cocok untuk jaringan distribusi fluida dalam sistem produksi dan utilitas pabrik.

Proses Kualitas dan Pengujian Produk CETO

Setiap CETO Gate Valve MSS SP70 125LB – Cast Iron melewati serangkaian pengujian kualitas ketat, meliputi:

• Hydrostatic Pressure Test — untuk memastikan ketahanan terhadap tekanan operasional

  hingga 1.5 kali nilai nominal (187 psi).

• Leakage Test (Zero Leakage Verification) — memastikan tidak ada kebocoran pada seat maupun stem area.

• Dimensional Inspection — memverifikasi kesesuaian dimensi flange dan alignment terhadap standar MSS SP70.

• Coating & Finishing Test — melindungi bodi valve dari korosi akibat paparan lingkungan industri berat.

CETO juga menerapkan Quality Assurance System berbasis ISO 9001:2015, menjamin setiap produk memiliki konsistensi performa dan daya tahan tinggi.

Manfaat Implementasi Gate Valve CETO dalam Sistem Industri

1. Efisiensi Operasional
   Dengan desain full bore, tekanan diferensial pada aliran dapat diminimalkan, mengoptimalkan performa pompa dan menghemat energi operasional.

2. Keamanan Sistem

   Sealing brass dan body cast iron memastikan sistem bebas bocor, melindungi peralatan downstream dari kerusakan akibat fluktuasi tekanan.

3. Durabilitas Tinggi

   Penggunaan material 2CR13 dan brass memungkinkan valve beroperasi dalam jangka panjang tanpa penurunan performa signifikan.

4. Kesesuaian Standar Global

   Produk ini kompatibel dengan berbagai standar pipa industri seperti ANSI, DIN, dan JIS, menjadikannya fleksibel untuk proyek lintas negara.

Spesifikasi Singkat

• Model: CETO Gate Valve MSS SP70 125LB

• Body: Cast Iron

• Stem: 2CR13

• Seal: Brass

• Connection: Flange End to 125LB

• Class: 125

• Size: 2” – 3”

Kesimpulan

CETO Gate Valve MSS SP70 125LB – Cast Iron adalah solusi ideal untuk aplikasi industri yang menuntut ketahanan, akurasi kontrol aliran, dan efisiensi operasional.
Dengan konstruksi cast iron yang kuat, stem 2CR13 yang tahan tekanan, dan brass seal yang menjamin penyegelan optimal, valve ini menawarkan performa yang stabil untuk sistem air, uap, maupun fluida kimia ringan.

Bagi perusahaan yang berfokus pada efisiensi sistem perpipaan dan keamanan operasional jangka panjang, CETO Gate Valve menjadi pilihan investasi teknikal yang tepat dan bernilai tinggi.
