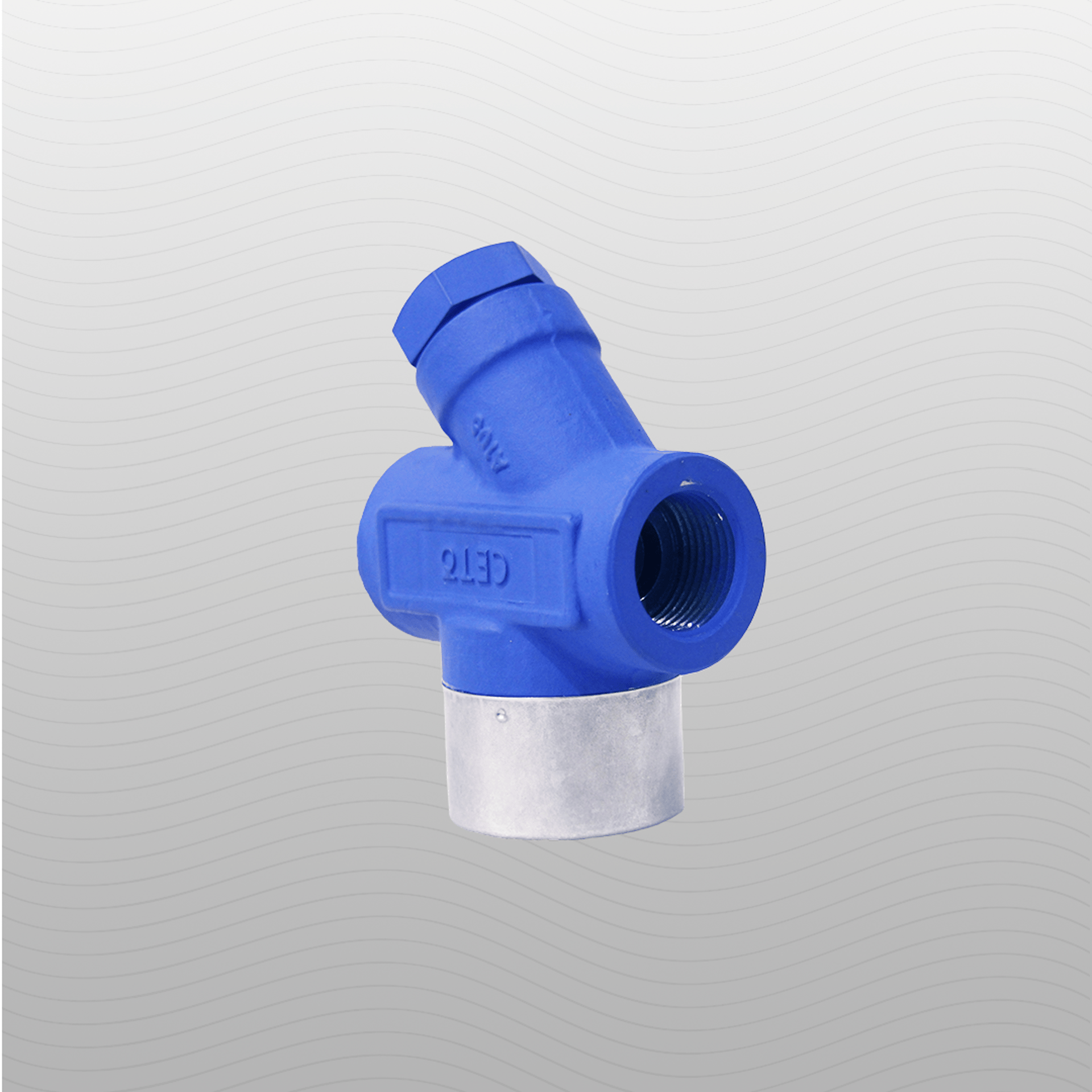

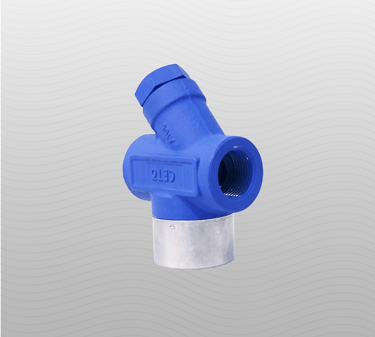

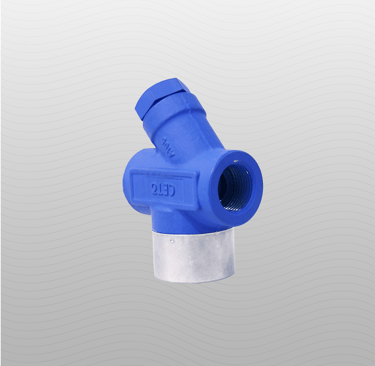

CETO Thermodynamic Steam Trap A105: Solusi Andal untuk Sistem Uap Industri

Dalam operasional industri yang memanfaatkan sistem steam bertekanan dan bertemperatur tinggi—seperti pada sektor petrokimia, pembangkit listrik, dan pemrosesan berat—pemilihan steam trap yang tepat merupakan faktor kritikal dalam menjaga efisiensi energi, integritas peralatan, dan keandalan proses. Mengintegrasikan steam trap dengan kemampuan kinerja tinggi menjadi investasi strategis. CETO Thermodynamic Disc Steam Trap hadir sebagai solusi unggul, khususnya model Screw End dengan material Forged Steel ASTM A105, yang dirancang spesifik untuk mengatasi kondisi operasional yang paling menantang.

Keunggulan Desain dan Material: Forged Steel A105

Kinerja fundamental dari CETO Thermodynamic Disc Steam Trap ditentukan oleh kualitas material konstruksinya. Pemilihan Forged Steel ASTM A105 untuk bodi trap ini merupakan keputusan desain yang menekankan pada ketahanan mekanis dan integritas struktural di bawah tekanan dan suhu ekstrem.

Integritas Material Forged Steel A105

ASTM A105 adalah spesifikasi standar untuk komponen perpipaan baja karbon forged (tempa), yang ditujukan untuk aplikasi layanan suhu sekitar hingga suhu tinggi dalam sistem bertekanan. Proses forging memastikan material memiliki struktur serat yang homogen dan kepadatan yang unggul, menghilangkan potensi porositas dan cacat internal yang sering ditemukan pada casting konvensional. Keunggulan material A105 meliputi:

1. Kekuatan Tarik (Tensile Strength) Tinggi: Memberikan daya tahan luar biasa terhadap stress mekanis dan tekanan internal yang fluktuatif, yang esensial untuk menjaga pressure boundary di lingkungan steam bertekanan 42 Bar.

2. Ketahanan Terhadap Water Hammer: Kekerasan inheren dari baja tempa A105 menjamin trap ini tidak rentan terhadap kerusakan struktural akibat fenomena water hammer yang destruktif dalam jalur steam berkecepatan tinggi.

3. Dukungan Suhu Operasional Tinggi: Material ini mempertahankan sifat mekanisnya yang optimal hingga batas suhu operasional yang sangat tinggi, selaras dengan spesifikasi TMO 400∘C.

Parameter Kinerja Eksklusif CETO Steam Trap

Model CETO ini dirancang dengan parameter operasional yang menempatkannya pada kategori steam trap berperforma tinggi, menjadikannya pilihan ideal untuk main steam lines dan peralatan proses bertekanan tinggi.

PMO (Maximum Operating Pressure) 42 Bar

Dengan rating PMO 42 Bar (609 PSIG), trap ini mampu menangani aplikasi steam kelas menengah hingga tinggi. Kapasitas tekanan operasional maksimum ini menjamin pelepasan kondensat yang efektif tanpa mengalami kebocoran live steam yang signifikan di bawah kondisi tekanan diferensial yang ketat. Kinerja yang solid pada 42 Bar memastikan aplikasi seperti drainase steam header dan jalur distribusi bertekanan tinggi dapat beroperasi dengan efisiensi termal maksimum.

TMO (Maximum Operating Temperature) 400∘C

Rating TMO 400∘C (752∘F) menegaskan kapabilitas CETO Thermodynamic Disc Trap dalam sistem yang menggunakan superheated steam. Dalam kondisi superheat, di mana suhu melebihi titik jenuh pada tekanan tertentu, integritas material dan desain trap sangat vital. Kemampuan suhu tinggi ini menjamin bahwa tidak ada degradasi material atau kegagalan segel yang terjadi, bahkan ketika steam superpanas mengalir melalui sistem.

Koneksi Screw End 1 Inch (NPT/BSPT)

Koneksi Screw End (berulir) berukuran 1 Inch (DN25) menawarkan fleksibilitas instalasi dan kemudahan maintenance. Jenis koneksi ini, yang umum menggunakan standar NPT atau BSPT, memfasilitasi pemasangan cepat pada piping berdiameter kecil hingga menengah, menjamin segel yang ketat (pressure-tight) dan mengurangi kebutuhan akan flensa atau pengelasan yang kompleks. Ukuran 1" ini ideal untuk menyeimbangkan kapasitas aliran kondensat yang tinggi dengan profil dimensi yang ringkas.

Prinsip Operasi Termodinamika: Keandalan dengan Hanya Satu Bagian Bergerak

CETO Thermodynamic Disc Steam Trap beroperasi berdasarkan prinsip perbedaan energi kinetik dan tekanan statis antara kondensat berkecepatan rendah dan flash steam berkecepatan tinggi (Prinsip Bernoulli). Mekanisme ini melibatkan satu-satunya komponen bergerak: disc (cakram).

Siklus Kerja Disk Termodinamika

1. Start-up (Dingin): Pada kondisi awal, tekanan kondensat dan udara dingin mengangkat disc dari seat, memungkinkan pembuangan awal volume kondensat dan gas non-kondensasi yang besar.

2. Pelepasan Kondensat (Panas): Ketika kondensat panas mencapai trap, sebagian darinya akan flash menjadi steam sesaat setelah melewati seat. Flash steam ini bergerak dengan kecepatan tinggi melintasi bagian bawah disc.

3. Prinsip Bernoulli dan Penutupan: Sesuai Prinsip Bernoulli, peningkatan kecepatan (velocity) secara dramatis menurunkan tekanan statis di bawah disc. Pada saat yang sama, steam terperangkap di ruang kontrol (kamar tekanan) di atas disc melalui lubang kecil. Tekanan tinggi dari steam yang terperangkap ini, dikombinasikan dengan penurunan tekanan di bawah disc, memaksa disc untuk menutup rapat (snap-action).

4. Penahan Steam: Disc tetap tertutup oleh tekanan diferensial hingga steam di ruang kontrol mendingin dan mengembun, menyebabkan penurunan tekanan. Tekanan kondensat yang masuk kemudian cukup untuk mengangkat disc lagi, dan siklus pelepasan kondensat berulang.

Keunggulan desain single-moving-part ini adalah ketahanan aus yang superior, kemudahan in-line maintenance, dan rentang operasional yang luas tanpa perlu penyesuaian (no-adjustment required).

Optimalisasi dan Aplikasi B2B Kritis

Implementasi CETO Thermodynamic Disc Steam Trap menawarkan nilai tambah signifikan dalam skenario B2B yang menuntut.

Peningkatan Efisiensi Termal

Dengan mekanisme snap-action yang cepat dan penutupan yang rapat, trap ini meminimalkan kebocoran live steam (steam wastage), menjamin bahwa energi termal tetap terisolasi dalam sistem untuk tujuan pemanasan proses. Hal ini berdampak langsung pada penurunan konsumsi bahan bakar boiler dan pengurangan biaya operasional.

Keandalan dan Durabilitas Jangka Panjang

Kombinasi material Forged Steel A105 dengan disc/seat yang dikeraskan (hardened, umumnya dari stainless steel khusus) menghasilkan durabilitas yang melampaui trap cast iron atau cast steel standar. Masa pakai yang panjang, ditambah dengan ketahanan terhadap vibrasi dan superheat, secara substansial mengurangi frekuensi downtime tak terencana dan biaya penggantian inventaris.

Aplikasi Ideal

• Jalur Distribusi Main Steam: Ideal untuk drainase pada header dan steam lines jarak jauh di mana superheated steam dan tekanan tinggi sering terjadi.

• Steam Tracing: Meskipun cenderung intermiten, ketahanan trap ini membuatnya cocok untuk tracing kritis yang membutuhkan respons cepat dan toleransi terhadap suhu tinggi.

• Peralatan Out-door: Karena kemampuannya yang relatif tahan terhadap pembekuan ketika dipasang secara vertikal (dengan pelepasan bebas), trap ini cocok untuk aplikasi eksternal, meskipun disarankan penambahan insulation cover untuk mengoptimalkan siklus operasional.

Spesifikasi Teknis CETO

• Tipe :Thermodynamic Disc (Single-moving-part, mekanisme berdasarkan Prinsip Bernoulli.)

• Koneksi : Screw End (Ulir presisi 1 Inch (DN25), meminimalkan risiko kebocoran.)

• Material Bodi : Forged Steel A105 (Baja karbon tempa, kepadatan tinggi, ketahanan superior terhadap tekanan dan water hammer.)

• PMO (Max. Operating Pressure) : 42 Bar (Mendukung aplikasi steam bertekanan tinggi hingga 609 PSIG.)

• TMO (Max. Operating Temperature) : 400∘C

  Cocok untuk kondisi superheated steam, menjaga integritas pada suhu 752∘F.

• Ukuran Nominal : 1" (DN25) (Kapasitas pelepasan kondensat yang tinggi dalam dimensi kompak.)

Kesimpulan

CETO Thermodynamic Disc Steam Trap Screw End - Forged Steel A105 adalah komponen teknik presisi yang dirancang untuk performa maksimal. Dengan batas operasional yang mengesankan (PMO 42 Bar dan TMO 400∘C) dan didukung oleh integritas material A105 Forged Steel, trap ini tidak hanya menjamin pembuangan kondensat yang efisien tetapi juga memberikan durabilitas yang tak tertandingi di lingkungan industri yang paling keras. Memilih CETO berarti mengamankan sistem steam Anda dengan solusi state-of-the-art yang secara langsung berkontribusi pada efisiensi energi dan kontinuitas operasional perusahaan Anda.
