Ball Valve SS304: Panduan Lengkap Material Stainless Steel 304 untuk Industri

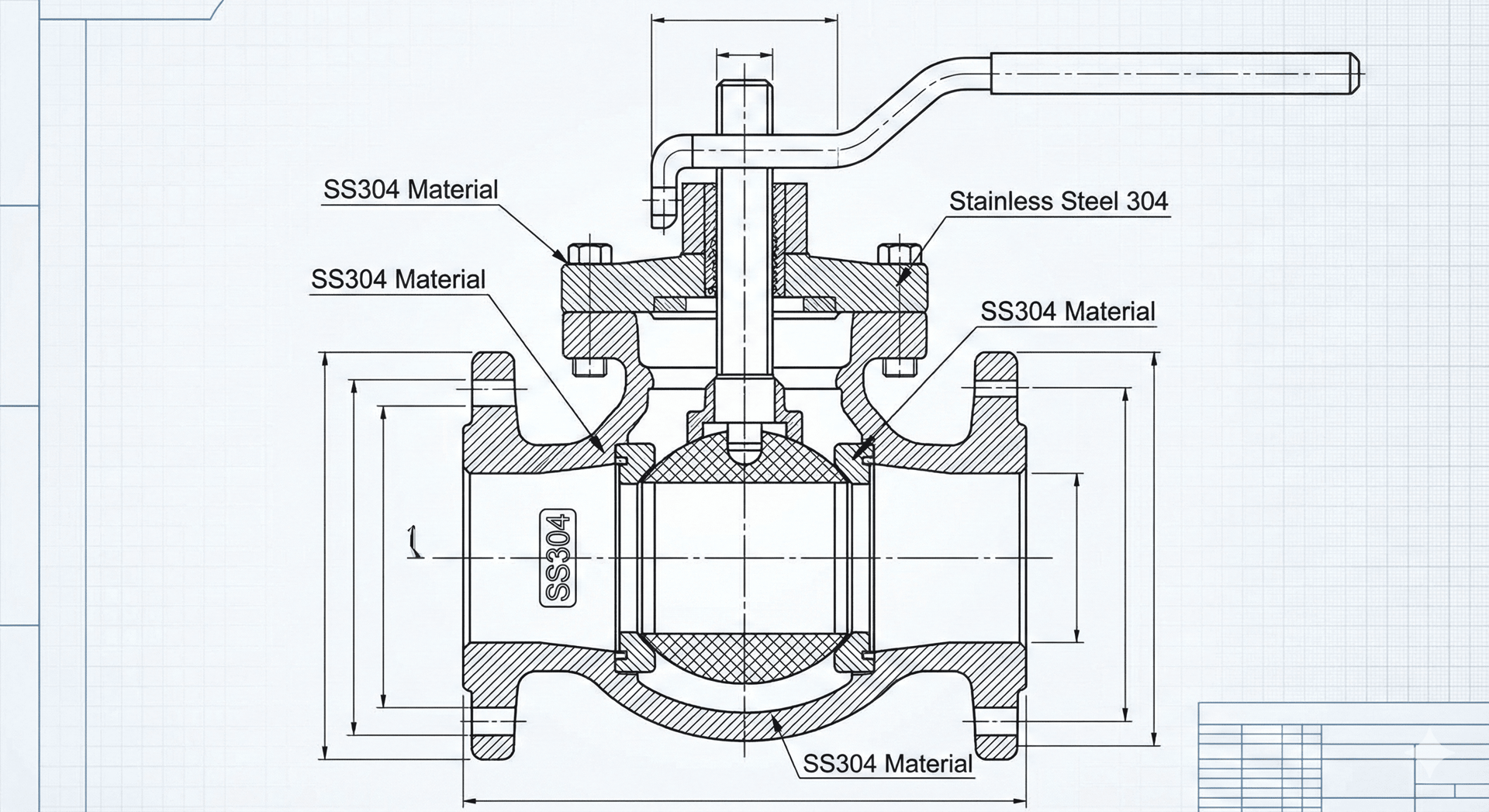

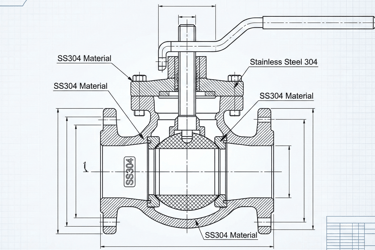

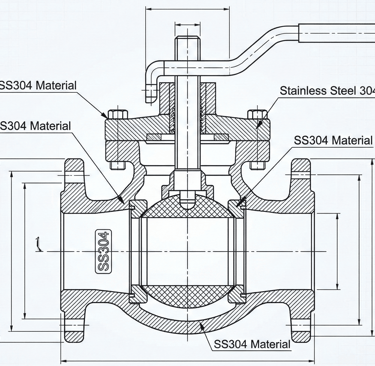

Pengenalan Ball Valve SS304

Ball valve dengan material Stainless Steel 304 (SS304) telah menjadi standar industri untuk sistem perpipaan yang membutuhkan ketahanan korosi tinggi dan performa jangka panjang. Dalam panduan komprehensif ini, Anda akan memahami secara mendalam mengapa ball valve SS304 menjadi pilihan utama engineer dan procurement di berbagai industri.

Apa Itu Stainless Steel SS304?

Komposisi Kimia SS304

Stainless Steel 304, sering disebut "18/8 stainless steel", adalah paduan baja tahan karat austenitic dengan komposisi:

• Kromium (Cr): 18-20% - Memberikan ketahanan korosi

• Nikel (Ni): 8-10.5% - Meningkatkan keuletan dan stabilitas struktur

• Karbon (C): ≤0.08% - Menjaga kemampuan las

• Mangan (Mn): ≤2% - Meningkatkan kekuatan

• Sisanya: Besi (Fe) dan elemen trace lainnya

Kombinasi kromium dan nikel ini membentuk lapisan oksida pasif yang secara otomatis melindungi permukaan dari korosi dan oksidasi.

Standar Material SS304

Ball valve SS304 diproduksi sesuai standar internasional:

• ASTM A351 CF8 (untuk casting)

• ASTM A182 F304 (untuk forging)

• JIS G4303 SUS304 (standar Jepang)

• DIN 1.4301 (standar Eropa)

Spesifikasi Teknis Ball Valve SS304

Properti Mekanik

Properti Nilai Satuan Tensile Strength 515-620 MPa Yield Strength 205-310 MPa Elongation 40% min % Hardness 201 max HB Density 8.0 g/cm³ Modulus Elastisitas 193 GPa

Rentang Suhu Operasional

• Temperatur minimum: -196°C (aplikasi kriogenik)

• Temperatur maksimum: 870°C (kondisi non-pressurized)

• Temperatur kerja optimal: -20°C hingga 400°C

Rating Tekanan Ball Valve SS304

Ball valve SS304 tersedia dalam berbagai class tekanan:

• Class 150 (PN20): Hingga 20 bar

• Class 300 (PN50): Hingga 51 bar

• Class 600 (PN100): Hingga 102 bar

• Class 1000 (PN170): Hingga 170 bar

8 Keunggulan Utama Ball Valve SS304

1. Ketahanan Korosi Superior

SS304 memiliki resistensi korosi excellent terhadap:

• Atmosfer umum dan udara lembab

• Air tawar dan air payau (non-chloride tinggi)

• Bahan kimia organik ringan

• Asam asetat, asam nitrat encer

• Alkali dan larutan garam ringan

Lapisan kromium oksida yang terbentuk bersifat self-healing, artinya jika tergores, lapisan akan terbentuk kembali secara otomatis saat terpapar oksigen.

2. Kekuatan Mekanik Tinggi

Ball valve SS304 mampu menahan:

• Tekanan fluida tinggi tanpa deformasi

• Getaran dan shock loading

• Thermal cycling tanpa crack

• Water hammer effect

3. Hygiene dan Keamanan Pangan

Material SS304 memiliki:

• Permukaan non-porous yang mudah dibersihkan

• Tidak bereaksi dengan makanan atau minuman

• Memenuhi standar FDA dan LFGB

• Ideal untuk industri food & beverage, farmasi, dan dairy

4. Kemudahan Fabrikasi dan Welding

SS304 mudah:

• Dibentuk (forming) tanpa crack

• Dilas dengan berbagai metode (TIG, MIG, SMAW)

• Dimachining dengan presisi tinggi

• Dipoles hingga finish mirror

5. Performa Suhu Ekstrem

Ball valve SS304 tetap stabil pada:

• Aplikasi kriogenik (LNG, LN2)

• Sistem steam dan hot water

• Proses heating dan cooling berulang

6. Biaya Operasional Rendah

• Minim maintenance: Tidak perlu coating atau painting

• Umur pakai panjang: 15-20 tahun dengan perawatan proper

• Nilai resale tinggi: Material dapat didaur ulang

• Downtime minimal: Jarang terjadi failure

7. Estetika Profesional

• Permukaan finish mengkilap dan bersih

• Tidak mudah kotor atau bernoda

• Tampilan profesional untuk visible piping

8. Ramah Lingkungan

• 100% recyclable

• Tidak melepaskan zat berbahaya

• Tidak perlu coating yang mengandung VOC

• Sustainable material choice

SS304 vs SS316: Perbandingan Lengkap untuk Ball Valve

Perbedaan Komposisi

Elemen SS304 SS316 Kromium 18-20% 16-18% Nikel 8-10.5% 10-14% Molibdenum - 2-3% Karbon ≤0.08% ≤0.08%

Perbandingan Ketahanan Korosi

SS304 Lebih Baik untuk:

• Air tawar dan air proses

• Atmosfer indoor

• Bahan kimia organik ringan

• Aplikasi umum industri

SS316 Lebih Baik untuk:

• Air laut dan saline environment

• Bahan kimia korosif (klorida, sulfur)

• Coastal areas dan marine application

• Pharmaceutical grade tinggi

Perbandingan Harga

• Ball valve SS304: Harga baseline (100%)

• Ball valve SS316: 20-40% lebih mahal dari SS304

Kapan Memilih SS304?

Pilih ball valve SS304 jika:

• Fluida: air, minyak, gas alam, bahan kimia ringan

• Lingkungan: indoor, non-coastal, atmosfer normal

• Budget: mencari cost-effective solution

• Aplikasi: HVAC, water treatment, food processing, oil & gas upstream

Kapan Memilih SS316?

Pilih ball valve SS316 jika:

• Fluida mengandung klorida tinggi (seawater, brine)

• Lingkungan coastal atau offshore

• industri farmasi atau semiconductor

• Chemical processing dengan asam agresif

Kesimpulan: Untuk 80% aplikasi industri umum, SS304 sudah lebih dari cukup dengan cost benefit yang signifikan.

Aplikasi Ball Valve SS304 di Berbagai Industri

1. Industri Minyak dan Gas

Aplikasi:

• Transfer crude oil dan refined products

• Gas distribution system

• Tank farm inlet/outlet

• Loading/unloading terminals

Keuntungan:

• Tahan terhadap hidrokarbon

• Reliable shut-off

• Low maintenance cost

2. Water Treatment dan Distribusi

Aplikasi:

• Raw water intake

• Filtration system

• Distribution network

• Storage tank control

Keuntungan:

• Tidak mengkontaminasi air

• Tahan klorinasi (level normal)

• Umur pakai panjang

3. Industri Kimia

Aplikasi:

• Chemical dosing system

• Solvent transfer

• Process control

• Tank blending

Keuntungan:

• Kompatibel dengan banyak kimia organik

• Permukaan inert

• Precise flow control

4. Food & Beverage

Aplikasi:

• CIP (Clean-In-Place) system

• Product transfer (juice, milk, beverage)

• Brewery dan winery

• Bottling line

Keuntungan:

• FDA approved

• Hygienic design

• Easy cleaning

5. HVAC dan Building Services

Aplikasi:

• Chilled water system

• Hot water circulation

• Heating system

• Air conditioning

Keuntungan:

• Leak-free operation

• Smooth operation

• Estetika bagus

6. Industri Farmasi

Aplikasi:

• WFI (Water for Injection) system

• Pure steam generation

• Solvent handling

• Clean utilities

Keuntungan:

• Meets cGMP requirements

• Sterilizable

• Contamination-free

7. Pulp & Paper

Aplikasi:

• Chemical recovery

• White water system

• Pulp slurry

• Coating application

Keuntungan:

• Tahan chemical pulping agent

• Abrasion resistant

8. Power Generation

Aplikasi:

• Condensate system

• Feedwater control

• Steam distribution

• Cooling water

Keuntungan:

• High-temperature capability

• Reliable operation

• Low cycle fatigue

Tipe-Tipe Ball Valve SS304

1. Berdasarkan Konstruksi Body

One-Piece Ball Valve SS304

• Konstruksi: Body utuh, tidak dapat dibongkar

• Aplikasi: Low-pressure, compact installation

• Keunggulan: Ekonomis, kompak, leak-proof

• Keterbatasan: Tidak bisa repair internal

Two-Piece Ball Valve SS304

• Konstruksi: Body terpisah dua bagian dengan threaded connection

• Aplikasi: Medium pressure, umum di industri

• Keunggulan: Dapat dibongkar untuk maintenance

• Keterbatasan: Lebih mahal dari 1-piece

Three-Piece Ball Valve SS304

• Konstruksi: Body tiga bagian dengan bolted connection

• Aplikasi: High pressure, critical service

• Keunggulan: Full bore, fully serviceable, dapat dipasang in-line

• Keterbatasan: Harga paling tinggi

2. Berdasarkan Bore Design

Full Bore (Full Port)

• Karakteristik: ID ball = ID pipa

• Flow: Zero pressure drop

• Aplikasi: Pigging line, low pressure drop requirement

• Keunggulan: Maximum flow capacity

Reduced Bore (Standard Port)

• Karakteristik: ID ball < ID pipa (biasanya 1 size lebih kecil)

• Flow: Slight pressure drop

• Aplikasi: General service

• Keunggulan: Lebih ekonomis, lebih kompak

3. Berdasarkan End Connection

Threaded Ball Valve SS304

• Connection: NPT, BSP, BSPT

• Size: ½" hingga 4"

• Aplikasi: Small bore, easy installation

Flanged Ball Valve SS304

• Connection: ANSI, JIS, DIN flange

• Size: 1" hingga 48"

• Aplikasi: Large bore, high pressure

Welded Ball Valve SS304

• Connection: Socket weld, butt weld

• Size: ½" hingga 4"

• Aplikasi: Leak-critical, permanent installation

Tri-Clamp Ball Valve SS304

• Connection: Sanitary clamp

• Size: ½" hingga 4"

• Aplikasi: Food, pharmaceutical, biotech

4. Berdasarkan Actuator

Manual Ball Valve

• Operator: Handle/lever

• Aplikasi: Infrequent operation

• Keunggulan: Simpel, ekonomis

Pneumatic Actuated Ball Valve

• Operator: Air cylinder

• Aplikasi: Automated process control

• Keunggulan: Fast actuation, remote control

Electric Actuated Ball Valve

• Operator: Electric motor

• Aplikasi: On-off control, modulating

• Keunggulan: Presisi, feedback signal

Hydraulic Actuated Ball Valve

• Operator: Hydraulic cylinder

• Aplikasi: Large size, high torque

• Keunggulan: Powerful, smooth operation

Kompatibilitas Ball Valve SS304 dengan Media Fluida

Kompatibilitas Excellent (Recommended)

Air dan Steam:

• Air bersih (fresh water)

• Air proses (process water)

• Air demin (demineralized water)

• Steam hingga 200°C

• Kondensat

Hidrokarbon:

• Crude oil

• Diesel, gasoline, kerosene

• Natural gas

• LPG

• Naphtha

• Solvent petroleum

Bahan Kimia Organik:

• Alkohol (methanol, ethanol, isopropanol)

• Aseton

• Ester

• Ketone

• Acetic acid (concentration <60%)

Gas:

• Nitrogen (N2)

• Udara terkompresi

• CO2

• Gas alam

• Argon

Kompatibilitas Good (Use with Caution)

Air dengan Klorida Sedang:

• Air payau (<500 ppm chloride)

• Cooling water dengan treatment

• Boiler feedwater

Kimia Anorganik Ringan:

• Caustic soda (<10%)

• Sodium carbonate

• Sodium bicarbonate

• Ammonia solution (<10%)

Kompatibilitas Poor (Not Recommended)

Media Tinggi Klorida:

• Air laut (seawater) - Gunakan SS316

• Brine solution

• Hydrochloric acid - Gunakan SS316 atau exotic alloy

Asam Kuat

• Sulfuric acid (concentrated)

• Hydrochloric acid

• Phosphoric acid (concentrated)

Halogen:

• Chlorine gas

• Bromine

• Fluorine

Catatan Penting: Untuk aplikasi dengan media yang tidak umum, selalu konsultasikan dengan chemical compatibility chart atau material specialist.

Pemilihan Ball Valve SS304 yang Tepat

Langkah 1: Identifikasi Parameter Operasi

Tekanan (Pressure):

• Working pressure maksimum

• Pressure spike atau surge

• Vacuum condition

Temperatur (Temperature):

• Minimum operating temperature

• Maximum operating temperature

• Ambient temperature

Media (Fluid):

• Jenis fluida

• Concentration (untuk chemical)

• Phase (liquid, gas, two-phase)

• Corrosivity

Langkah 2: Tentukan Spesifikasi Valve

Size:

• Diameter nominal pipa

• Flow requirement (Cv value)

• Velocity limitation

Pressure Rating:

• Class 150, 300, 600, dll.

• PN16, PN25, PN40, dll.

End Connection:

• Threaded, flanged, welded, tri-clamp

• Flange standard (ANSI, JIS, DIN)

Langkah 3: Pilih Fitur Tambahan

Seat Material:

• PTFE (standard, -20°C to 200°C)

• RPTFE (reinforced, high pressure)

• PEEK (high temp, 250°C)

• Metal seat (fire-safe, 400°C)

Stem Seal:

• PTFE packing

• Graphite packing (high temp)

• Double packing

Fire-Safe Design:

• API 607 certified

• API 6FA certified

Antistatic Device:

• Untuk aplikasi gas dan volatile liquid

Locking Device:

• Handle lock

• Tamper-proof feature

Langkah 4: Verifikasi Standar dan Sertifikasi

Design Standard:

• API 6D (pipeline valve)

• ASME B16.34 (pressure rating)

• BS 5351 (UK standard)

Testing Standard:

• API 598 (valve testing)

• ISO 5208 (pressure test)

• MSS-SP-61 (seat test)

Material Certification:

• EN 10204 3.1 atau 3.2

• MTR (Material Test Report)

• PMI (Positive Material Identification)

Langkah 5: Pertimbangan Ekonomis

Initial Cost:

• Harga ball valve

• Cost of installation

• Actuator cost (jika diperlukan)

Life Cycle Cost:

• Maintenance cost

• Energy cost (pressure drop)

• Replacement part cost

• Expected lifetime

Supplier Evaluation:

• Reputasi brand

• After-sales service

• Spare part availability

• Warranty period

Instalasi Ball Valve SS304 yang Benar

Persiapan Sebelum Instalasi

Inspeksi Visual:

1. Periksa body valve dari cacat atau kerusakan

2. Pastikan tidak ada foreign material di dalam

3. Cek marking dan tag sesuai spesifikasi

4. Verifikasi material certificate

Persiapan Pipa:

1. Bersihkan pipa dari slag, welding spatter

2. Periksa alignment dan flatness flange

3. Pastikan tidak ada stress pada pipa

4. Siapkan gasket, bolt, nut sesuai rating

Prosedur Instalasi

Untuk Flanged Ball Valve:

1. Posisikan valve dalam kondisi 25-30% open (bukan full close)

2. Pasang gasket pada flange dengan benar

3. Align bolt hole flange dengan valve

4. Pasang bolt dan nut, kencangkan secara cross pattern

5. Torque bolt sesuai torque table

6. Hindari overtightening yang bisa distort flange

Untuk Threaded Ball Valve:

1. Aplikasikan thread sealant (PTFE tape atau liquid)

2. Tangan-tighten dulu hingga snug

3. Gunakan wrench pada body hex (bukan pada end connection)

4. Jangan over-torque yang bisa crack body

Untuk Welded Ball Valve:

1. Posisikan valve fully open untuk menghindari heat damage pada seat

2. Gunakan backing purge dengan nitrogen atau argon

3. Las dengan qualified welder dan prosedur yang approved

4. Cool down secara natural, jangan dipaksa dengan air

Orientation dan Positioning

Arah Flow:

• Perhatikan flow direction arrow pada body

• Salah arah bisa mengurangi performa atau damage seat

Posisi Mounting:

• Handle/actuator harus accessible untuk operation

• Hindari handle di posisi yang bisa tertimpa atau terjebak

• Untuk actuated valve, pertimbangkan akses maintenance

Support Pipa:

• Jangan jadikan valve sebagai support point

• Pasang pipe support sebelum dan sesudah valve

• Hindari bending stress pada valve connection

Commissioning dan Testing

Hydrostatic Test:

1. Isolasi valve dari system

2. Test body dengan 1.5x design pressure selama 15 menit

3. Test seat dengan 1.1x design pressure

4. Periksa kebocoran pada body, flange, dan stem

Functional Test:

1. Operasikan valve full stroke (open-close) beberapa kali

2. Periksa smooth operation, tidak ada binding

3. Untuk actuated valve, test signal dan feedback

4. Set limit switch dan torque seating

Leak Test:

1. Test dengan bubble solution atau leak detector

2. Maksimum allowable leakage sesuai API 598 atau ISO 5208

3. Dokumentasikan hasil test

Kesalahan Umum yang Harus Dihindari

• Mengelas dengan valve dalam posisi close - Bisa damage seat

• Overtightening bolt flange - Bisa distort flange dan bocor

• Instalasi dengan flow direction terbalik - Mengurangi performa

• Tidak membersihkan pipa sebelum instalasi - Foreign material bisa damage seat

• Menggunakan valve sebagai penyangga pipa - Bisa crack body

• Tidak menggunakan gasket yang sesuai - Kebocoran flange

Maintenance dan Perawatan Ball Valve SS304

Schedule Maintenance

Daily/Weekly Inspection:

• Visual check untuk leakage (stem, body, flange)

• Check handle operation (smooth atau tidak)

• Monitor untuk abnormal noise atau vibration

Monthly Inspection:

• Lubrication pada stem bearing (untuk manual valve)

• Check packing gland tightness

• Inspect untuk tanda-tanda korosi eksternal

Quarterly Inspection:

• Cycle valve full stroke untuk prevent seizing

• Check actuator operation (untuk automated valve)

• Inspect mounting dan pipe support

Yearly Maintenance:

• Overhaul atau seat replacement (jika diperlukan)

• Comprehensive pressure test

• Calibration untuk actuator dan positioner

Preventive Maintenance

Lubrication:

• Gunakan grease yang compatible (NLGI Grade 2)

• Jangan over-lubricate

• Frequency tergantung operating frequency

Stem Packing Adjustment:

• Jika terlihat stem leakage, adjust gland nut

• Jangan overtighten - bisa increase torque dan wear

• Replace packing jika adjustment tidak efektif

Seat Maintenance:

• Hindari slamming valve (closing terlalu cepat)

• Jangan overtravel handle past stop

• Check untuk particle erosion pada seat

Troubleshooting Common Issues

Problem: Stem Leakage

• Cause: Packing worn, gland loose

• Solution: Tighten gland nut, replace packing

Problem: Valve Sulit Diputar

• Cause: Lack of lubrication, foreign material, pressure differential

• Solution: Lubricate, equalize pressure sebelum operasi, flush system

Problem: Seat Leakage (Internal Leak)

• Cause: Seat worn, scoring, foreign material

• Solution: Flush valve, replace seat/ball

Problem: External Body Leakage

• Cause: Body crack, weld failure

• Solution: Replace valve (tidak bisa direpair)

Problem: Handle Patah

• Cause: Over-torque, material fatigue

• Solution: Replace handle, check untuk binding pada stem

Perbaikan dan Overhauling

Kapan Perlu Overhaul:

• Internal leakage yang tidak bisa diatasi dengan adjustment

• Excessive torque untuk operasi

• Setelah 5-7 tahun operasi (preventive)

• Setelah process upset atau system failure

Prosedur Overhauling (3-Piece Ball Valve):

1. Preparation:

   • Isolate valve dari system

   • Drain fluida

   • Depressurize completely

   • Tag out

2. Disassembly:

   • Remove actuator (jika ada)

   • Loosen body bolts secara cross pattern

   • Remove middle body section carefully

   • Extract ball and seats

   • Remove stem seal

3. Inspection:

   • Inspect ball surface untuk scoring, pitting

   • Check seat untuk wear, deformation

   • Inspect stem untuk bending, scoring

   • Check body cavity untuk corrosion

4. Cleaning:

   • Bersihkan semua part dengan solvent yang sesuai

   • Hindari abrasive material

   • Dry dengan compressed air

5. Reassembly:

   • Install new seat dengan orientation yang benar

   • Lubricate seal dengan grease compatible

   • Install ball dengan alignment mark

   • Install stem seal

   • Torque body bolt sesuai specification

6. Testing:

   • Pressure test sesuai standard

   • Leak test

   • Functional test

Spare Part Management

Critical Spare Parts:

• Seat seal (PTFE/RPTFE)

• O-rings dan gasket

• Stem packing

• Handle (untuk manual valve)

Consumables:

• Lubricating grease

• Thread sealant

• Gasket material

Recommended Stock Level:

• 10% dari installed valve untuk critical service

• 5% untuk normal service

Cleaning dan Sanitasi (untuk Food/Pharma)

CIP (Clean-In-Place):

• Kompatibel dengan caustic, acid, dan sanitizer umum

• Temperature cleaning hingga 95°C

• Cycle valve selama CIP untuk clean seat area

Manual Cleaning:

• Disassemble sesuai prosedur

• Clean dengan approved cleaning agent

• Rinse dengan WFI atau purified water

• Dry dan lubricate dengan food-grade grease

Sterilization:

• Steam sterilization: 121°C, 15-30 minutes

• Chemical sterilization: sesuai SOP plant

Standar dan Sertifikasi Ball Valve SS304

Standar Desain

API 6D - Pipeline Valves

• Untuk ball valve di pipeline application

• Mencakup design, material, testing, marking

ASME B16.34 - Valves - Flanged, Threaded, and Welding End

• Pressure-temperature rating

• Material requirement

• Design criteria

MSS-SP-72 - Ball Valves with Flanged or Butt-Welding Ends

• Dimensional standard

• Face-to-face dimension

• Testing requirement

Standar Material

ASTM A351/A351M - Castings, Austenitic, for Pressure-Containing Parts

• Grade CF8 untuk SS304 casting

• Chemical composition

• Mechanical properties

ASTM A182/A182M - Forged or Rolled Alloy and Stainless Steel Pipe Flanges

• Grade F304 untuk SS304 forging

• Heat treatment requirement

Standar Testing

API 598 - Valve Inspection and Testing

• Shell test: 1.5x design pressure

• Seat test: 1.1x design pressure

• Duration dan acceptance criteria

ISO 5208 - Industrial Valves - Pressure Testing

• Alternative untuk API 598

• Digunakan untuk European market

MSS-SP-61 - Pressure Testing of Steel Valves

• Supplementary untuk ASME B16.34

Sertifikasi Khusus

Fire-Safe Certification:

• API 607 - Fire Test for Quarter-Turn Valves

• API 6FA - Fire Test for Valves (lebih stringent)

• ISO 10497 - Fire Safe Requirements

Fugitive Emission:

• ISO 15848-1 - Fugitive Emissions from Valves

• API 622 - Type Testing of Process Valves

Sanitary Standard:

• 3-A Sanitary Standards - Dairy

• EHEDG - European Hygienic Engineering

• ASME BPE - Bioprocessing Equipment

Material Certification

EN 10204 Certificate Type:

• Type 3.1: Test report by manufacturer

• Type 3.2: Test report validated by independent inspector (lebih preferred)

Material Test Report (MTR):

• Chemical composition

• Mechanical properties

• Heat treatment record

• Heat/batch number

Positive Material Identification (PMI):

• Non-destructive test untuk verify material

• Biasanya menggunakan XRF analyzer

Quality Management System

ISO 9001 - Quality Management System

• Minimum requirement untuk valve manufacturer

ISO 14001 - Environmental Management

• Untuk environmentally conscious buyer

OHSAS 18001 / ISO 45001 - Occupational Health & Safety

Product Marking Requirements

Ball valve SS304 harus memiliki marking yang jelas:

• Manufacturer name atau trademark

• Material designation (CF8, F304, SS304)

• Pressure rating (Class 150, PN40, dll.)

• Size (DN atau NPS)

• Design standard (API 6D, ASME B16.34)

• Flow direction arrow

• Heat/batch number (untuk traceability)

Perbandingan Harga Ball Valve SS304

Faktor yang Mempengaruhi Harga

Material Cost:

• Fluktuasi harga nickel dan chromium

• SS304 lebih ekonomis 20-40% vs SS316

Manufacturing Process:

• Casting vs Forging

• Investment casting vs sand casting

• Level machining dan finishing

Size dan Pressure Rating:

• Semakin besar size, harga exponentially naik

• Class 300 sekitar 1.5x harga Class 150

• Class 600 sekitar 2.5-3x harga Class 150

Type dan Feature:

• 1-piece paling ekonomis

• 2-piece sekitar 1.3-1.5x harga 1-piece

• 3-piece sekitar 1.8-2.5x harga 1-piece

• Full bore 20-30% lebih mahal dari reduced bore

• Fire-safe design 30-50% premium

End Connection:

• Threaded: baseline

• Flanged: 1.5-2x harga threaded

• Tri-clamp: 2-2.5x harga threaded

Estimasi Harga Relatif (Index)

Spec Relative Price Example Application 1" SS304 1-PC Threaded 1.0x Baseline 1" SS304 2-PC Threaded 1.4x Standard application 1" SS304 3-PC Threaded 2.0x Critical service 1" SS304 2-PC Flanged 2.1x Flanged piping 2" SS304 2-PC Flanged 3.5x Medium pipe 4" SS304 3-PC Flanged 12x Large pipe 2" SS304 Actuated 5x Automation

Note: Harga aktual sangat bervariasi tergantung brand, origin (China, Europe, Japan), dan volume order. Selalu request quotation dari multiple supplier.

Tips Mendapatkan Harga Terbaik

Volume Discount:

• Order dalam quantity besar (10+ unit size sama)

• Typical discount 10-30% untuk bulk order

Standardisasi:

• Gunakan standard size dan rating

• Non-standard design bisa 50-100% lebih mahal

Local vs Import:

• Chinese valve: paling ekonomis, quality bervariasi

• European valve: high quality, harga premium 2-3x

• Japanese valve: excellent quality, harga 1.5-2x

• Korean valve: good balance, harga kompetitif

Total Cost of Ownership:

• Jangan hanya lihat initial cost

• Pertimbangkan reliability, maintenance, lifetime

• Valve murah dengan frequent failure bisa lebih mahal

Brand dan Manufacturer Ball Valve SS304 Terkemuka

CETO ⭐ (Recommendation)

• Origin: China dengan quality control ketat

• Quality: Good-to-excellent

• Standard: API, ASME, ISO compliant

• Price: Competitive

• Advantage: Best value for money, good after-sales

• Suitable for: General industrial application

Frequently Asked Questions (FAQ)

Q1: Berapa umur pakai ball valve SS304?

A: Dengan proper installation dan maintenance, ball valve SS304 dapat bertahan 15-20 tahun atau lebih. Umur aktual tergantung pada:

• Frekuensi operasi (cycling)

• Kondisi media (corrosivity, abrasiveness)

• Maintenance quality

• Operating pressure dan temperature

Q2: Apakah ball valve SS304 bisa untuk air laut (seawater)?

A: Tidak direkomendasikan. Air laut mengandung klorida tinggi (19,000 ppm) yang dapat menyebabkan pitting dan crevice corrosion pada SS304. Untuk aplikasi seawater, gunakan:

• SS316 (lebih baik)

• Duplex stainless steel (terbaik)

• Bronze atau brass (untuk low pressure)

Q3: Bagaimana cara membedakan SS304 asli vs palsu?

A: Beberapa metode verifikasi:

• PMI Test (Positive Material Identification) menggunakan XRF analyzer - paling akurat

• Material Test Report dari manufacturer

• Magnet test - SS304 seharusnya non-magnetic atau very slightly magnetic

• Spark test - memerlukan pengalaman

• Chemical test kit - untuk field verification

Q4: Apakah ball valve SS304 perlu di-painting?

A: Tidak perlu untuk aplikasi normal. SS304 memiliki natural corrosion resistance. Painting justru bisa:

• Menutupi cacat atau korosi yang ada

• Mengurangi corrosion resistance

• Sulit maintenance Exception: Untuk color coding atau extreme environment, bisa dilakukan powder coating dengan surface preparation yang benar.

Q5: Kenapa ball valve SS304 saya berkarat?

A: Kemungkinan penyebab:

• Bukan SS304 asli - material grade lebih rendah

• Kontaminasi besi dari tool atau welding spatter selama instalasi

• Chloride pitting - exposure ke klorida tinggi

• Crevice corrosion - di gasket area atau stagnant zone

• Galvanic corrosion - contact dengan dissimilar metal Solution: Clean dengan stainless steel cleaner, passivate dengan citric atau nitric acid solution, hindari kontaminan.

Q6: Ball valve SS304 vs butterfly valve SS304, mana lebih baik?

A: Tergantung aplikasi:

Ball Valve Lebih Baik untuk:

• Tight shut-off requirement

• High pressure (>16 bar)

• Small size (≤4")

• Throttling application

• Minimal pressure drop

Butterfly Valve Lebih Baik untuk:

• Large size (>4")

• Low pressure application

• Space limitation

• Cost-effective solution untuk low-critical service

Q7: Apakah ball valve SS304 bisa untuk steam?

A: Ya, ball valve SS304 cocok untuk steam dengan ketentuan:

• Saturated steam hingga 200°C

• Superheated steam hingga 400°C (dengan metal seat atau PEEK seat)

• Gunakan graphite packing untuk stem seal (bukan PTFE)

• Pertimbangkan thermal expansion pada piping design

• Untuk high-pressure steam, gunakan forged body (bukan cast)

Q8: Bagaimana cara sizing ball valve yang benar?

A: Langkah sizing:

1. Tentukan flow rate (m³/h atau GPM)

2. Hitung Cv required menggunakan rumus:

   • Liquid: Cv = Q × √(SG/ΔP)

   • Gas: Cv = Q × √(SG×T)/(1360×P₁×ΔP)

3. Pilih valve size yang Cv actual > Cv required

4. Check velocity - maksimum 3-5 m/s untuk liquid, 30 m/s untuk gas

5. Verifikasi pressure drop - umumnya <10% system pressure

Q9: Apa bedanya full bore vs reduced bore?

A:

Full Bore (Full Port):

• ID ball = ID pipa

• Zero restriction

• Cocok untuk pigging, low ΔP requirement

• Lebih mahal

• Lebih besar dan berat

Reduced Bore (Standard Port):

• ID ball biasanya 1 size lebih kecil

• Slight pressure drop

• Lebih ekonomis

• Lebih compact

• Cukup untuk 90% aplikasi

Rule of thumb: Gunakan full bore jika pressure drop critical atau ada pigging requirement. Untuk general service, reduced bore sudah cukup.

Q10: Apakah ball valve bisa untuk gas LPG?

A: Ya, ball valve SS304 sangat cocok untuk LPG dengan consideration:

• Gunakan fire-safe design (API 607 atau API 6FA)

• Antistatic device wajib untuk prevent spark

• Blow-out proof stem design

• End connection harus leak-tight (flanged lebih baik dari threaded)

• Consider emergency shut-off valve (ESV) dengan actuator

• Material compatibility: SS304 excellent untuk LPG

Kesimpulan dan Rekomendasi

Kapan Memilih Ball Valve SS304

Ball valve SS304 adalah pilihan ideal untuk:

Aplikasi:

• Water treatment dan distribusi

• HVAC dan building services

• Food & beverage processing

• Pharmaceutical (WFI, pure steam)

• Oil & gas (upstream, midstream)

• Chemical processing (organic chemical)

• Pulp & paper

• General industrial piping

Media:

• Air tawar dan air proses

• Crude oil, refined product

• Natural gas, LPG

• Alkohol, solvent, ester

• Steam hingga 200°C

• Kondensat

Kondisi:

• Indoor installation

• Non-coastal area

• Moderate corrosive environment

• Temperature -20°C hingga 400°C

• Pressure hingga Class 600

Rekomendasi Brand: CETO Ball Valve SS304

Untuk kebutuhan ball valve SS304 di Indonesia, CETO adalah pilihan yang sangat direkomendasikan karena:

Keunggulan CETO:

• Quality terjamin - manufactured sesuai API, ASME, ISO standard

• Material certified - MTR dan PMI test tersedia

• Price competitive - best value for money

• Local support - PT. Mitra Sahabat Engineering sebagai distributor resmi

• Stock availability - ready stock untuk common size

• After-sales service - technical support dan spare part availability

• Proven track record - telah digunakan di berbagai industri di Indonesia

Produk CETO yang Recommended:

• CETO 2-PC Ball Valve SS304 - untuk general industrial application

• CETO 3-PC Ball Valve SS304 - untuk critical service dan easy maintenance

PT. Mitra Sahabat Engineering siap membantu dengan:

📞 Konsultasi Gratis

• Valve selection dan sizing

• Technical specification review

• Material compatibility check

📦 Pengadaan Valve

• CETO ball valve original dengan harga kompetitif

• Stock ready untuk common size

• Custom order untuk special requirement

🔧 Technical Support

• Installation guidance

• Commissioning support

• Maintenance training

📍 Lokasi: Komp. Makro Bisnis Center D-11 Medan Sunggal, Sumatera Utara

⏰ Jam Operasional: Senin - Jumat: 09:00 - 17:00 Sabtu: 09:00 - 12:00

📱 Hubungi Kami: WhatsApp: +62 812-8530-8088 Phone: +62 61 420-85666 Email: sales@mitrasahabat.co.id

🌐 Website: www.mitrasahabat.co.id

Jangan kompromi dengan kualitas! Pilih ball valve SS304 yang tepat untuk memastikan sistem Anda beroperasi optimal, aman, dan efisien dalam jangka panjang.

Referensi dan Sumber

1. ASTM International - Standards for Stainless Steel Materials

2. API (American Petroleum Institute) - API 6D, API 598, API 607

3. ASME (American Society of Mechanical Engineers) - ASME B16.34

4. British Stainless Steel Association (BSSA) - Material Data Sheets

5. NACE International - Corrosion Data

6. Valve Manufacturers Association (VMA) - Technical Guidelines

7. ISO Standards - ISO 5208, ISO 15848-1

8. European Industrial Insulation Foundation - Material Properties

Disclaimer: Informasi dalam artikel ini bersifat general guidance. Untuk aplikasi specific dan critical, selalu konsultasikan dengan qualified engineer dan material specialist. Material selection dan valve sizing harus dilakukan dengan calculation yang proper sesuai standard yang berlaku

• https://www.mitrasahabat.co.id/ceto-2-pc-ball-valve-ss304-katup-industri-tangguh-and-efisien

• https://www.mitrasahabat.co.id/perbedaan-2-pc-vs-3-pc-ball-valve

• https://www.mitrasahabat.co.id/aplikasi-ball-valve-2-pc-di-berbagai-industri

Kata Kunci: ball valve SS304, stainless steel 304, valve industri, katup bola stainless, SS304 vs SS316, CETO ball valve, ball valve Indonesia, harga ball valve SS304, spesifikasi SS304, material valve industri, valve tahan karat, ball valve untuk air, ball valve untuk minyak, ball valve untuk gas, valve food grade, sanitary ball valve, industrial valve, flow control valve, ball valve flanged, ball valve threaded, 2-piece ball valve, 3-piece ball valve

Read also
