Apa Itu "Class" pada Flange ANSI?

Class pada flange ANSI (mengacu pada standar ASME B16.5) adalah kode yang menunjukkan rating tekanan-suhu (pressure-temperature rating) dari sebuah flange. Berbeda dengan PN (sistem Eropa) yang menunjukkan angka bar langsung, Class ANSI adalah nomor kelas yang ratingnya bervariasi tergantung material dan suhu operasi — bukan angka bar yang tetap.

Class yang paling umum dipakai di industri adalah Class 150, Class 300, dan Class 600.

Tabel Perbandingan Class 150 vs 300 vs 600

Catatan: rating aktual bergantung pada material flange dan suhu kerja — selalu cek tabel pressure-temperature rating ASME B16.5 sesuai material yang digunakan.

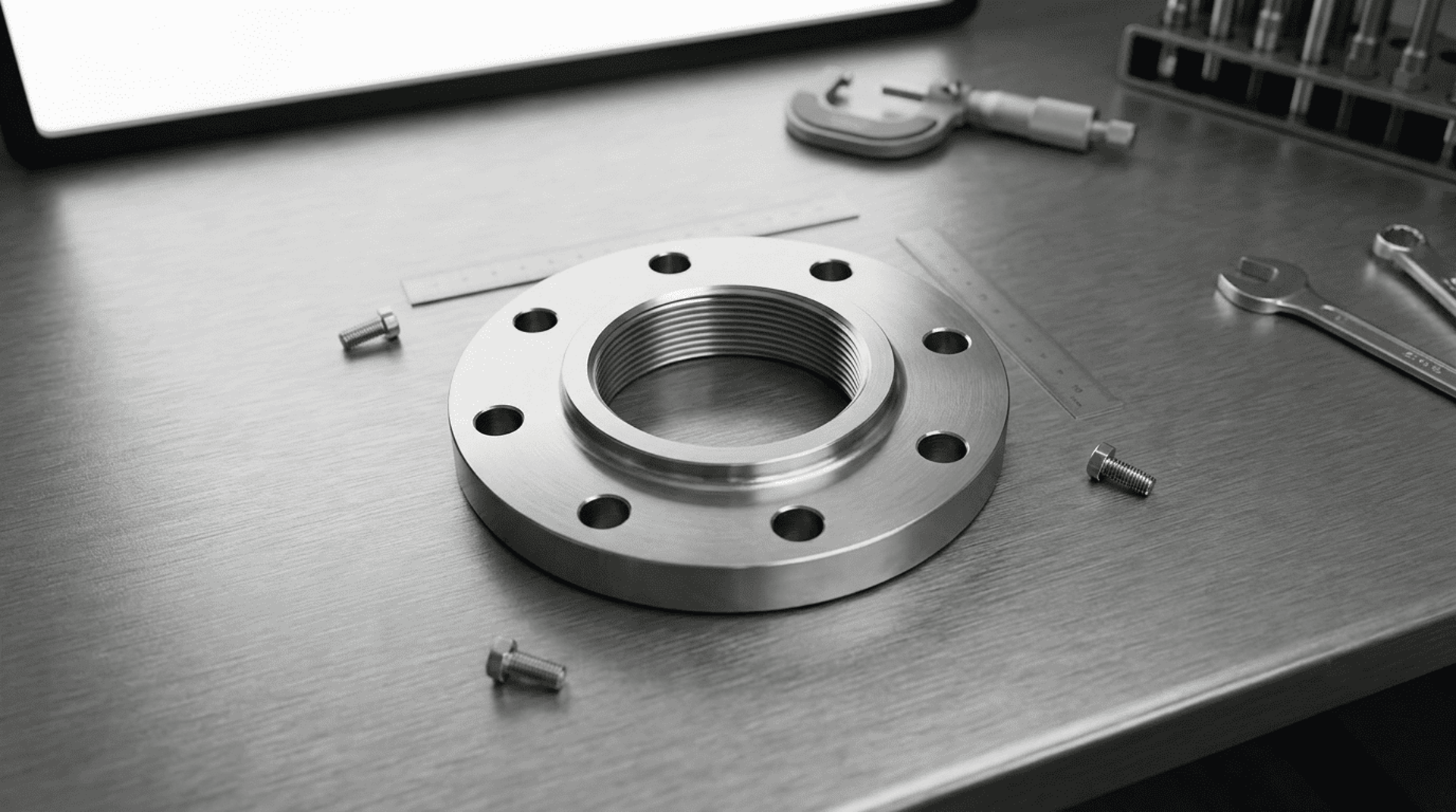

Perbedaan Dimensi Fisik Antar Class

Perbedaan paling mudah dikenali secara visual antara Class 150, 300, dan 600 adalah:

Ketebalan flange — semakin tinggi class, semakin tebal flange untuk menahan tekanan lebih besar.

Jumlah lubang baut (bolt holes) — Class 300 dan 600 umumnya memiliki lebih banyak lubang baut dibanding Class 150 pada diameter pipa yang sama.

Diameter lingkaran baut (bolt circle) dan diameter luar flange — semakin tinggi class, semakin besar dimensi keseluruhan flange.

Perbedaan ini penting diperhatikan saat instalasi, karena flange dengan class berbeda tidak bisa disambungkan langsung meski diameter nominal pipanya sama.

Kapan Pakai Class 150 vs 300 vs 600

• Class 150

Cocok untuk sistem bertekanan rendah seperti distribusi air, udara bertekanan (compressed air), dan aplikasi umum non-kritis. Karena paling ekonomis dan ringan, Class 150 paling sering digunakan di proyek dengan margin tekanan yang longgar.

• Class 300

Digunakan pada sistem dengan tekanan menengah, seperti jalur proses kimia, distribusi minyak, atau uap bertekanan menengah. Class 300 memberikan margin keamanan lebih besar dibanding Class 150 tanpa harus melompat ke biaya Class 600.

• Class 600

Diperuntukkan bagi sistem bertekanan tinggi seperti boiler industri, kilang minyak dan gas (migas), serta proses petrokimia yang membutuhkan margin keamanan besar terhadap tekanan ekstrem.

Kesalahan Umum Saat Memilih Class Flange

1. Menyamakan Class ANSI dengan PN Eropa secara langsung — meski ada tabel konversi kasar, keduanya berasal dari sistem standar berbeda dan tidak selalu ekuivalen 1:1 di semua kondisi suhu.

2. Mengabaikan derating suhu — rating tekanan Class 150/300/600 menurun signifikan saat suhu operasi naik, terutama untuk material carbon steel.

3. Menyambung flange beda class tanpa adapter yang sesuai — berisiko kebocoran atau kegagalan sambungan karena dimensi baut dan ketebalan tidak match.

4. Tidak mempertimbangkan material flange — rating tekanan yang sama pada class yang sama bisa berbeda jauh antara carbon steel dan stainless steel.

Kesimpulan

Flange Class 150 cocok untuk sistem bertekanan rendah dan aplikasi umum, Class 300 untuk kebutuhan tekanan menengah seperti proses kimia dan uap, sementara Class 600 diperlukan untuk aplikasi bertekanan tinggi seperti migas dan boiler industri. Pastikan selalu mengecek tabel pressure-temperature rating sesuai material yang dipakai sebelum menentukan class flange untuk proyek Anda.

Butuh konsultasi pemilihan flange sesuai spesifikasi proyek Anda? Tim PT Mitra Sahabat Engineering siap membantu menentukan rating yang tepat dan aman.
