Apa Itu Spiral Wound Gasket?

Spiral wound gasket adalah jenis gasket yang terbuat dari lilitan logam tipis (biasanya stainless steel) yang dikombinasikan dengan bahan pengisi atau filler seperti grafit atau PTFE, dibentuk menyerupai spiral. Konstruksi ini membuatnya sangat tahan terhadap tekanan dan suhu tinggi, sehingga menjadi pilihan utama untuk sambungan flange pada sistem uap bertekanan tinggi, boiler, dan industri minyak dan gas (migas).

Berbeda dengan gasket lembaran biasa, spiral wound memiliki sifat elastis yang baik sehingga tetap bisa menyekat rapat meski terjadi sedikit pergerakan atau vibrasi pada sistem pemipaan — kondisi yang umum terjadi pada instalasi industri bertekanan tinggi.

Fungsi Spiral Wound Gasket

1. Mencegah kebocoran fluida atau gas pada sambungan flange bertekanan tinggi.

2. Menahan suhu ekstrem tanpa kehilangan kemampuan sealing, karena komponen logamnya tetap stabil pada suhu tinggi.

3. Menyerap sedikit pergerakan/vibrasi pada sistem pipa tanpa kehilangan daya sekat, berkat sifat elastis dari lilitan logamnya.

4. Tahan terhadap siklus tekanan berulang (thermal cycling), menjadikannya andal untuk sistem yang sering mengalami perubahan suhu dan tekanan.

Jenis-Jenis Spiral Wound Gasket

Selain filler, spiral wound gasket juga tersedia dalam beberapa konfigurasi tambahan seperti inner ring (cincin dalam) untuk perlindungan ekstra dari korosi dan mencegah gasket collapse ke dalam aliran fluida, serta outer ring (cincin luar) yang berfungsi sebagai centering device saat instalasi dan pelindung tambahan dari kerusakan mekanis.

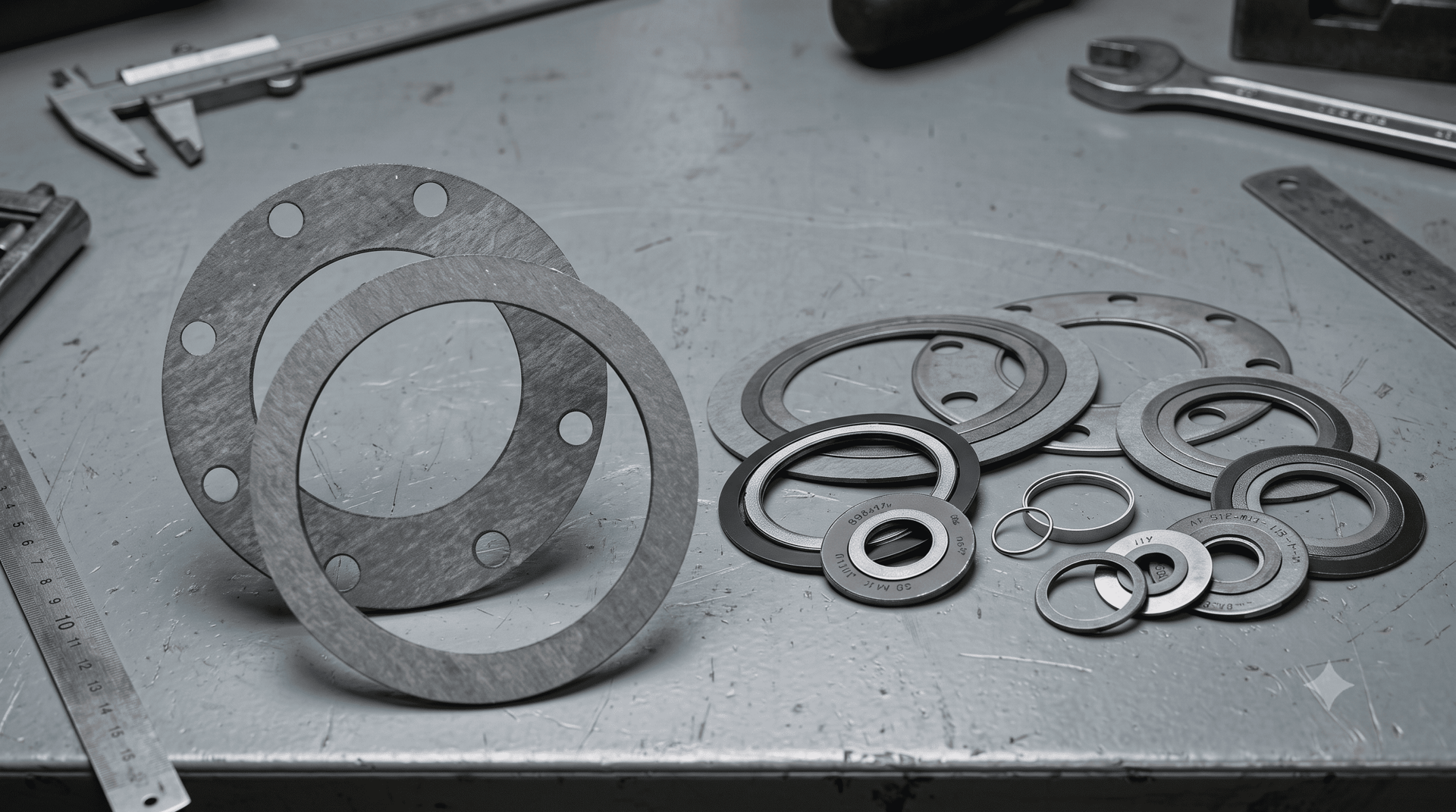

Perbedaan Spiral Wound dengan Gasket Non-Asbestos dan PTFE

Meski spiral wound adalah pilihan populer untuk aplikasi bertekanan tinggi, ada situasi di mana gasket non-asbestos atau PTFE murni justru lebih tepat digunakan. Berikut perbandingannya:

Kesimpulan singkat: pilih spiral wound untuk sistem bertekanan dan suhu tinggi, non-asbestos untuk aplikasi umum bertekanan rendah dengan anggaran terbatas, dan PTFE untuk fluida kimia korosif atau aplikasi yang membutuhkan standar higienitas tinggi.

Kisaran Harga Spiral Wound Gasket

Harga spiral wound gasket bervariasi cukup luas dan dipengaruhi oleh beberapa faktor utama:

• Ukuran (diameter) gasket semakin besar diameter pipa/flange, semakin mahal harganya.

• Jenis filler filler PTFE umumnya lebih mahal dibanding grafit standar untuk aplikasi non-korosif.

• Ada atau tidaknya inner ring/outer ring konfigurasi dengan cincin tambahan biasanya lebih mahal dari model dasar.

• Rating tekanan dan class flange yang dituju (misalnya Class 150 vs Class 300) — semakin tinggi class, semakin presisi dan mahal proses pembuatannya.

• Merek dan negara asal produsen produk impor dengan sertifikasi standar internasional biasanya dihargai lebih tinggi dibanding produk lokal.

Untuk mendapatkan harga yang akurat sesuai spesifikasi proyek Anda (ukuran, class flange, dan jenis filler), sebaiknya konsultasikan langsung dengan tim teknis penyedia produk, karena harga katalog sering berbeda tergantung kuantitas pemesanan dan kebutuhan sertifikasi.

Cara Memilih Spiral Wound Gasket yang Tepat

1. Cek suhu dan tekanan operasi maksimum sistem, lalu pastikan rating gasket memiliki margin aman di atasnya.

2. Sesuaikan jenis filler dengan karakteristik fluida grafit untuk aplikasi umum bersuhu tinggi, PTFE untuk fluida korosif.

3. Perhatikan class dan dimensi flange spiral wound gasket harus sesuai persis dengan dimensi flange (misalnya Class 150, 300, atau 600) agar sealing optimal.

4. Pastikan torsi baut flange sesuai standar saat instalasi, karena gasket berkualitas pun bisa bocor jika baut tidak dikencangkan dengan torsi yang tepat.

5. Jangan gunakan gasket bekas spiral wound gasket yang sudah pernah dipasang umumnya kehilangan elastisitas dan berisiko bocor jika dipakai ulang.

Kesimpulan

Spiral wound gasket adalah solusi sealing andalan untuk sistem bertekanan dan suhu tinggi seperti boiler, uap industri, dan migas, berkat konstruksi lilitan logam dan filler yang tahan panas serta elastis terhadap vibrasi. Untuk aplikasi bertekanan rendah, gasket non-asbestos masih jadi pilihan lebih ekonomis, sementara PTFE lebih cocok untuk fluida kimia korosif. Pemilihan jenis filler dan konfigurasi yang tepat akan sangat menentukan keandalan sambungan flange dalam jangka panjang.

Butuh bantuan menentukan spesifikasi dan harga spiral wound gasket yang sesuai kebutuhan sistem Anda? Tim PT Mitra Sahabat Engineering siap memberikan konsultasi teknis dan penawaran sesuai proyek Anda.
