Mengapa Butterfly Valve PN16 untuk Sistem HVAC & Chilled Water?

Sistem HVAC (Heating, Ventilation, Air Conditioning) dan chilled water memerlukan valve yang memiliki pressure drop rendah untuk menghemat energi pompa, operasi cepat (quarter-turn 90°), dan harga ekonomis untuk large bore. Butterfly valve PN16 adalah pilihan ideal karena beroperasi pada tekanan 7-10 bar dan suhu rendah 4-12°C (chilled water) atau 50-80°C (hot water return).

Spesifikasi Butterfly Valve PN16 untuk HVAC

Body Material: Ductile iron GGG40 atau cast iron GG25
Disc Material: Stainless steel SS304 (anti-korosi, non-magnetic)
Seat Material: EPDM (tahan suhu -10°C hingga 80°C, cocok chilled water)
Pressure Rating: PN16 (16 bar nominal, operasi aman 7-10 bar)
Size Range: 4" hingga 12" (DN100 - DN300)
Connection Type: Wafer type atau lug type (flange PN16)
Temperature Range: -10°C hingga 80°C (chilled & hot water)

Untuk detail lengkap produk, kunjungi CETO Butterfly Valve PN16 — Efisiensi Aliran Fluida untuk Sistem Industri.

Aplikasi Butterfly Valve PN16 di Sistem HVAC

1. Chilled Water Supply & Return Line

Butterfly valve PN16 digunakan di supply line (4-7°C) dan return line (12-14°C) dari chiller menuju AHU (Air Handling Unit) atau FCU (Fan Coil Unit). Size 6"-12" dengan wafer type untuk main distribution, size 4"-6" untuk AHU individual.

2. Condenser Water Circuit

Di sisi condenser water (cooling tower circuit), butterfly valve mengatur aliran air pendingin dari cooling tower ke condenser chiller. Tekanan operasi 3-5 bar, suhu 25-35°C. Seat EPDM cocok untuk aplikasi ini.

3. Hot Water Heating System

Untuk sistem pemanas (boiler → AHU), butterfly valve PN16 bisa digunakan hingga suhu 80°C (hot water). Untuk suhu >80°C, upgrade ke seat material PTFE atau gunakan CETO Globe Valve PN40.

4. Balancing & Isolation Valve

Butterfly valve digunakan sebagai isolation valve di setiap zone atau floor untuk maintenance. Untuk balancing flow yang lebih presisi, gunakan butterfly valve dengan gearbox atau kombinasikan dengan balancing valve.

5. BMS Integration (Building Management System)

Butterfly valve dengan electric actuator (24V DC / 220V AC) bisa diintegrasikan dengan BMS untuk kontrol otomatis berdasarkan temperature sensor, occupancy, atau time schedule.

Panduan Sizing Butterfly Valve untuk HVAC

Formula Sizing Sederhana

Flow Velocity = Q (m³/h) ÷ [3600 × π × (D/2)² ]

Target velocity chilled water: 1.5 - 2.5 m/s (optimal energy efficiency)
Target velocity condenser water: 2.0 - 3.0 m/s

Contoh Sizing

AHU dengan kapasitas cooling 100 kW:
Flow rate (Q) = 100 kW ÷ (4.2 kJ/kg.K × 5°C ΔT) = 17.2 m³/h

Velocity target = 2.0 m/s
Diameter pipa yang dibutuhkan = √[17.2 ÷ (3600 × 2.0 × π/4)] = 0.055 m = DN50 (2")

Pilih butterfly valve: DN50 (2") atau upgrade ke DN65 (2.5") untuk pressure drop lebih rendah.

Tabel Sizing Cepat

AHU 50 kW: DN40 - DN50 (1.5" - 2")
AHU 100 kW: DN50 - DN65 (2" - 2.5")
AHU 200 kW: DN80 - DN100 (3" - 4")
AHU 500 kW: DN150 (6")
Chiller 500 RT: DN200 - DN250 (8" - 10")
Chiller 1000 RT: DN300 (12")

Pressure Drop Calculation

Butterfly valve PN16 full open:
Pressure drop (ΔP) ≈ 0.1 - 0.3 bar (sangat rendah dibanding globe valve 0.5-1.0 bar)

Untuk perhitungan detail, gunakan Cv (flow coefficient) dari datasheet valve.

Instalasi Butterfly Valve PN16 di HVAC System

Persiapan Instalasi

Pastikan flange pipa adalah PN16 standard. Untuk chilled water line, pastikan insulation foam sudah siap untuk mencegah kondensasi setelah valve dipasang.

Langkah Instalasi Wafer Type

Pasang butterfly valve wafer type di antara dua flange. Gunakan gasket NBR (Nitrile Rubber) untuk chilled water atau EPDM untuk condenser water. Kencangkan bolt dengan torque wrench 50-70 Nm (cross pattern). Pastikan disc dalam posisi full open (90°) saat instalasi.

Orientasi Pemasangan

Butterfly valve bisa dipasang horizontal atau vertikal. Untuk chilled water line, lebih baik horizontal dengan shaft horizontal untuk meminimalkan risiko air trap di body valve. Untuk vertical riser, pastikan flow dari bawah ke atas agar tidak ada air pocket.

Clearance untuk Handle/Actuator

Beri clearance minimal 300 mm dari valve center untuk operasi handle manual. Jika menggunakan electric actuator, pastikan ada akses power supply 220V AC dan signal cable dari BMS.

Insulation & Vapor Barrier

Setelah valve terpasang, pasang insulation foam thickness 25-50 mm (sesuai ambient temperature). Gunakan vapor barrier (plastic sheet atau aluminium foil) untuk mencegah kondensasi di permukaan valve body.

Untuk panduan instalasi lengkap, baca Panduan Instalasi Butterfly Valve PN16 Flange Type yang Benar dan Aman.

Energy Efficiency: Butterfly Valve vs Globe Valve vs Ball Valve

Pressure Drop Comparison (DN100, Flow 100 m³/h)

Butterfly Valve PN16: ΔP = 0.2 bar (paling efisien)
Ball Valve Full Bore: ΔP = 0.15 bar (efisien tapi mahal untuk large bore)
Globe Valve PN16: ΔP = 0.8 bar (high pressure drop, boros energi)
Gate Valve: ΔP = 0.1 bar (efisien tapi tidak cocok throttling)

Energy Savings Calculation

Asumsi sistem:
Flow rate = 100 m³/h
Operating hours = 5,000 jam/tahun (16 jam/hari × 300 hari)
Pump efficiency = 70%
Electricity tariff = Rp 1,500/kWh

Pakai globe valve (ΔP = 0.8 bar):
Power loss = (100 m³/h × 0.8 bar × 1,000) ÷ (3,600 × 0.7) = 31.7 kW
Energy cost = 31.7 kW × 5,000 h × Rp 1,500 = Rp 238 juta/tahun

Pakai butterfly valve (ΔP = 0.2 bar):
Power loss = (100 m³/h × 0.2 bar × 1,000) ÷ (3,600 × 0.7) = 7.9 kW
Energy cost = 7.9 kW × 5,000 h × Rp 1,500 = Rp 59 juta/tahun

Savings: Rp 179 juta/tahun (75% energy reduction!)

ROI: Jika harga butterfly valve DN100 = Rp 5 juta, ROI < 2 minggu operasi.

Maintenance Butterfly Valve PN16 di HVAC

Jadwal Maintenance Rutin

Setiap 6 Bulan: Inspeksi visual, cek kondensasi di body (jika insulation rusak), grease handle shaft.
Setiap 12 Bulan: Cek kondisi seat EPDM (aus/retak karena thermal cycling), cek bolt flange (korosi).
Setiap 24 Bulan: Overhaul, ganti seat jika perlu, cek disc alignment, re-insulate valve.

Tips Perawatan HVAC

Drain air dari valve sebelum shutdown maintenance (terutama chilled water line untuk mencegah freezing di musim dingin atau AC zone). Hindari operasi partial open <20° atau >70° dalam waktu lama karena turbulence tinggi akan aus seat. Cek insulation setiap 6 bulan, ganti jika basah atau rusak untuk mencegah energy loss dan korosi body.

Troubleshooting Cepat

Kondensasi di valve body: Insulation rusak atau vapor barrier bocor → ganti insulation + vapor barrier.
Valve bocor saat close: Seat aus karena thermal cycling atau debris → ganti seat EPDM.
Handle berat: Shaft bearing kering → grease lithium atau upgrade ke gearbox untuk torque reduction.

Mengapa Pilih CETO Butterfly Valve PN16 untuk HVAC?

Material Optimal: Ductile iron GGG40 tahan korosi kondensasi, disc SS304 non-magnetic (tidak ganggu sensor BMS).
Seat EPDM Premium: Tahan thermal cycling (-10°C hingga 80°C), resilience bagus untuk tight shut-off.
Pressure Drop Rendah: Energy efficient, mengurangi operating cost pompa hingga 75%.
Harga Kompetitif: Best value untuk large bore (4"-12"), ROI sangat cepat (<1 bulan).
Stock Ready Medan: Size 4"-12" tersedia, pengiriman 1-3 hari kerja.
Upgrade Path: Bisa upgrade ke actuator (electric/pneumatic) untuk BMS integration.

Produk CETO Butterfly Valve PN16 untuk HVAC

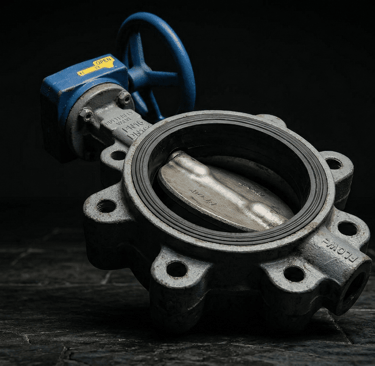

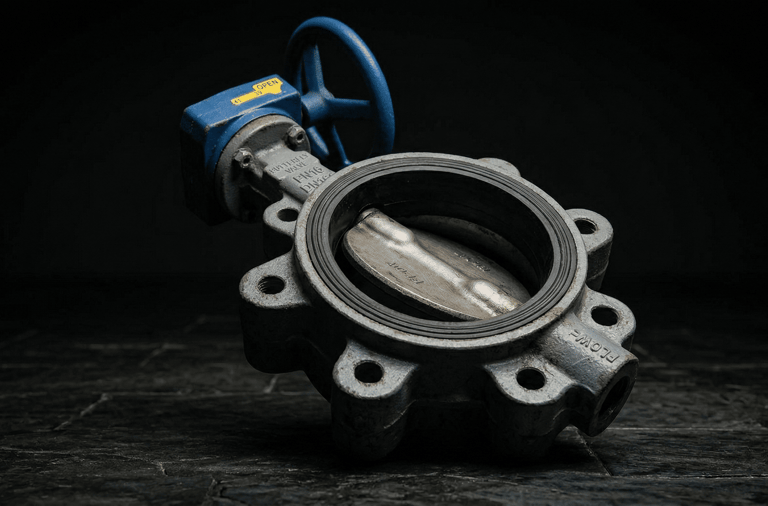

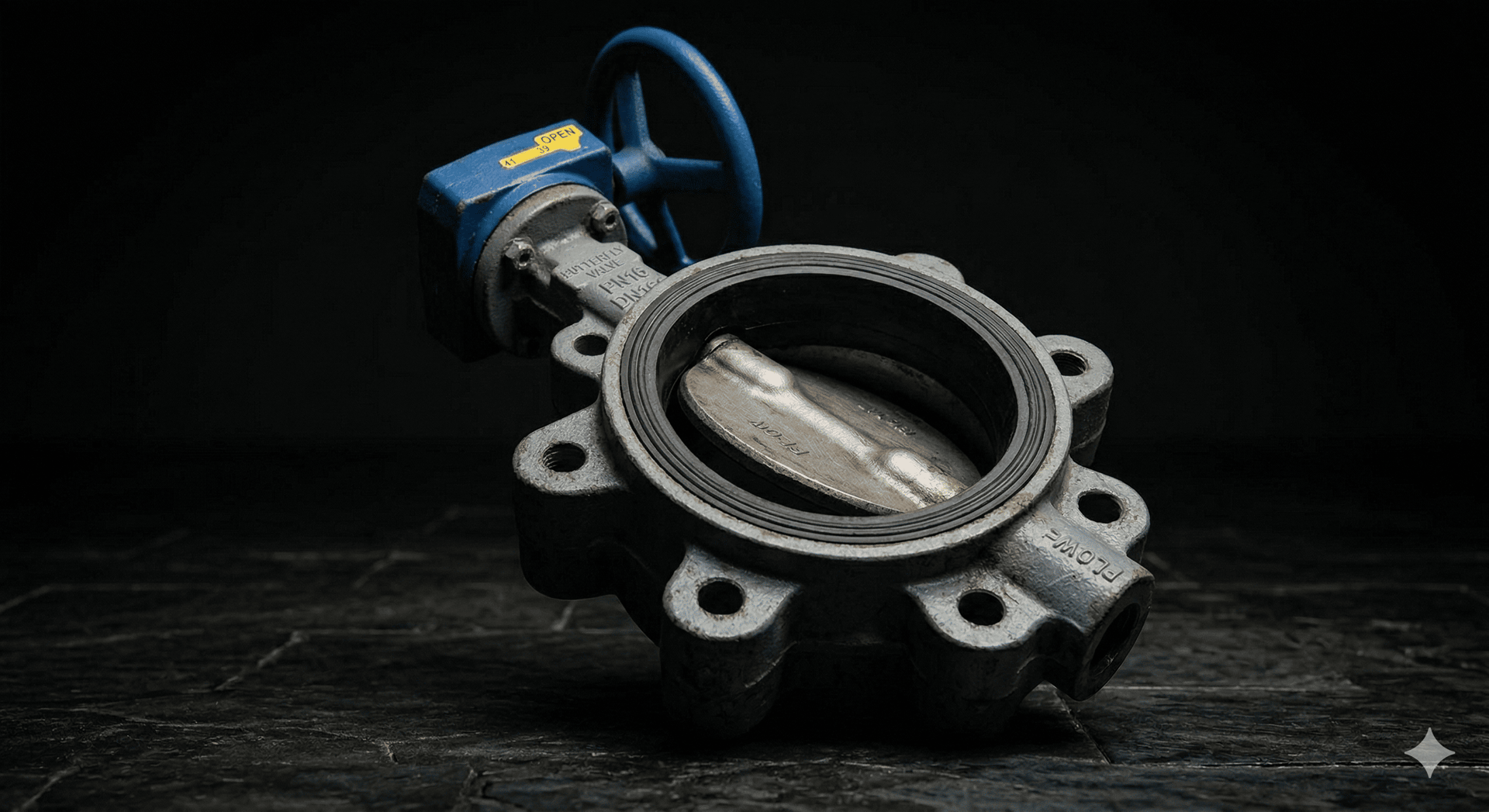

CETO Butterfly Valve PN16 Wafer Type
Body ductile iron GGG40, disc SS304, seat EPDM, size 4"-12". Cocok untuk chilled water supply/return, condenser water, hot water.

CETO Butterfly Valve PN16 Lug Type
Dengan threaded lug, cocok untuk dead-end line atau AHU isolation valve yang butuh single flange installation.

CETO Butterfly Valve PN16 dengan Gearbox
Untuk size 10"-12", tersedia dengan worm gearbox untuk operasi manual lebih ringan (gear ratio 40:1 atau 60:1).

CETO Butterfly Valve PN16 dengan Electric Actuator
24V DC atau 220V AC actuator, modulating control 0-100%, feedback signal 4-20mA atau 0-10V untuk BMS. Control protocol: Modbus RTU, BACnet, atau on/off relay.

Konsultasi & Pemesanan

Butuh butterfly valve PN16 untuk project HVAC atau chilled water system Anda? Tim kami siap membantu sizing calculation dan pemilihan actuator.

📱 WhatsApp: +62 812-8530-8088

☎️ Telepon: +62 61 420-85666
📧 Email: sales@mitrasahabat.co.id
🌐 Website: www.mitrasahabat.co.id

📍 Lokasi: Komp. Makro Bisnis Center D-11, Medan Sunggal, Sumatera Utara
⏰ Jam Operasional: Senin–Jumat 09:00–17:00 | Sabtu 09:00–12:00

FAQ

Q: Apakah butterfly valve PN16 cocok untuk chilled water 4°C?
A: Sangat cocok. Seat EPDM tahan suhu -10°C hingga 80°C. Pastikan valve diinsulate dengan baik untuk mencegah kondensasi.

Q: Berapa pressure drop butterfly valve DN150 di flow 200 m³/h?
A: Sekitar 0.2-0.3 bar saat valve full open. Ini 75% lebih rendah dibanding globe valve, menghemat energi pompa signifikan.

Q: Apakah bisa pakai butterfly valve untuk throttling/balancing?
A: Bisa, tapi tidak ideal untuk precision control. Untuk balancing presisi, kombinasikan dengan balancing valve atau upgrade ke butterfly valve dengan gearbox/actuator untuk modulating control.

Q: Bagaimana cara integrate butterfly valve dengan BMS?
A: Gunakan butterfly valve dengan electric actuator modulating (0-100% control). Actuator bisa terima signal 4-20mA atau 0-10V dari BMS controller dan feedback posisi disc ke BMS.
