Cara Memilih Ball Valve untuk Aplikasi Industri

Memilih ball valve yang tepat bukan soal asal-asalan. Kesalahan dalam pemilihan bisa mengakibatkan kebocoran, korosi dini, atau kegagalan sistem yang mahal dan berbahaya. Panduan ini dirancang untuk membantu engineer dan procurement memahami semua faktor penting — dari material hingga pressure rating — sebelum mengambil keputusan.

1. Parameter Utama yang Harus Diperhatikan

Enam parameter ini adalah checklist pertama sebelum Anda mulai lihat katalog atau spec sheet.

2. Jenis-Jenis Ball Valve Industri

Ball valve bukan satu tipe saja. Setiap desain punya kekuatan dan kelemahan masing-masing:

Floating Ball Valve

Bola tidak terikat secara tetap didukung oleh seat di kedua sisi dan "mengapung" saat ada tekanan. Desain paling umum dan paling banyak dipakai di industri.

• Cocok untuk tekanan rendah hingga menengah

• Harga lebih ekonomis

• Tersedia dalam berbagai size dan material

• Tidak ideal untuk tekanan sangat tinggi (> Class 600)

Trunnion Mounted Ball Valve

Bola ditopang oleh dua trunnion (poros atas dan bawah) sehingga bola tidak menggeser saat tekanan tinggi. Desain untuk aplikasi berat.

• Ideal untuk tekanan tinggi (Class 600 dan ke atas)

• Standar di industri oil & gas

• Sealing lebih baik di tekanan tinggi

• Lebih mahal dari floating type

V-Port Ball Valve

Bola memiliki celah berbentuk "V" yang memungkinkan kontrol aliran yang presisi dan linear.

• Terbaik untuk throttling dan flow control

• Respons aliran linear

• Tidak cocok untuk full shut-off

• Lebih rentan terhadap slurry atau fluida kotor

Three-Way Ball Valve

Memiliki tiga port bisa mengalihkan atau mencampur aliran fluida.

• Ideal untuk pencampuran dan pengalihan aliran

• Mengurangi jumlah valve di sistem

• Instalasi dan maintenance lebih kompleks

Quick Reference: Kapan Pakai Tipe Apa?

3. Material Body & Ball: Pilihan dan Fungsinya

SS304 vs SS316 Kapan Upgrade Diperlukan?

Ini pertanyaan yang paling sering diajukan. Jawabannya sederhana:

• Pakai SS304 kalau fluida adalah air, steam, atau minyak biasa dan lingkungan tidak terlalu korosif.

• Upgrade ke SS316 kalau fluida mengandung chloride, salt water, atau bahan kimia karena SS316 punya kandungan molybdenum yang membuat tahan korosi pitting jauh lebih baik.

4. Material Seat: Komponen Kecil yang Sangat Penting

Seat adalah komponen yang langsung bersentuhan dengan bola dan fluida. Kalau seat rusak, valve bocor. Pilihan seat harus disesuaikan dengan fluida dan suhu operasi.

Kapan Harus Pakai Metal Seat?

Pakai metal seat kalau:

• Suhu operasi > 200–250°C (PTFE tidak tahan)

• Fluida mengandung partikel padat atau abrasif

• Aplikasi high cycle dengan frekuensi buka-tutup tinggi

• Media steam superheated

5. Full Bore vs Reduced Bore

Ini sering jadi poin konfusi. Bedanya sederhana:

Rules of thumb:

• Kalau ada pigging system di pipa → wajib full bore

• Kalau fluida mengandung partikel padat → pilih full bore

• Kalau aplikasi bukan critical dan budget ketat → reduced bore cukup

6. Standar Koneksi: Flange, Thread, atau Weld?

Tiga tipe koneksi utama, masing-masing punya situasi penggunaan yang berbeda:

Rekomendasi untuk Industri di Indonesia

Untuk proyek industri di Indonesia, standar JIS 10K adalah yang paling umum dan paling mudah didapat. Sistem pipa di pabrik-pabrik PKS, pulp & paper, dan manufaktur di Indonesia sebagian besar menggunakan JIS flange.

7. Pressure Rating & Temperature Rating

Setiap ball valve punya batas tekanan dan suhu yang tidak boleh dilewati. Melampaui batas ini = risiko bocor atau retak.

Pressure Rating Umum

Hubungan Tekanan dan Suhu

Penting: Pressure rating turun seiring kenaikan suhu. Valve yang rated 10 bar pada 38°C mungkin hanya mampu 7 bar pada 200°C. Selalu cek pressure-temperature chart dari manufacturer sebelum final selection.

8. Kompatibilitas Fluida & Material

Tabel cepat referensi kombinasi fluida dan material yang tepat:

9. Panduan Cepat Keputusan: Decision Tree

Gunakan panduan ini untuk mempercepat proses pemilihan:

10. Studi Kasus: Pabrik PKS di Sumatera

Situasi: Pabrik pengolahan kelapa sawit (PKS) di Sumatera membutuhkan ball valve untuk sistem pipa minyak panas dengan tekanan operasi 8 bar dan suhu hingga 150°C.

Tantangan:

• Minyak sawit mentah mengandung partikel dan bersifat sedikit korosif

• Sistem menggunakan pipa standar JIS 10K

• Budget terbatas tapi kualitas tetap harus terjaga

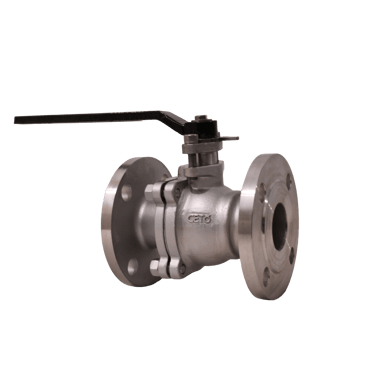

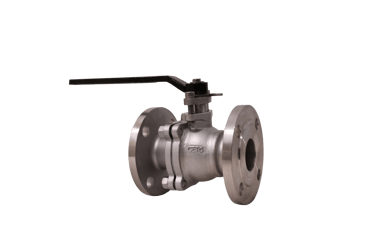

Solusi yang dipilih: CETO Ball Valve SS304 JIS 10K Flange Type, Full Bore, PTFE Seat

Mengapa pilihan ini tepat:

• SS304 tahan terhadap minyak dan suhu 150°C

• Full bore → partikel tidak mudah menyumbat

• JIS 10K → kompatibel langsung dengan sistem pipa pabrik

• PTFE seat → sealing sempurna untuk minyak

• Harga kompetitif dibanding merek Eropa dengan kualitas setara

Hasil: Setelah 2 tahun operasi, valve tetap berfungsi normal tanpa kebocoran atau penggantian.

FAQ Pertanyaan Umum Memilih Ball Valve

Q: Apa perbedaan ball valve SS304 dan SS316?

A: SS304 adalah stainless steel standar yang tahan korosi umum — cocok untuk air, steam, dan minyak biasa. SS316 memiliki tambahan kandungan molybdenum yang membuat tahan korosi pitting dan crevice jauh lebih baik. Pilih SS316 kalau fluida mengandung chloride, salt water, atau bahan kimia agresif.

Q: Kapan harus pilih full bore dan kapan reduced bore?

A: Pilih full bore kalau sistem pipa menggunakan pigging, fluida mengandung partikel padat, atau Anda tidak mau ada pressure drop di valve. Pilih reduced bore kalau aplikasi bukan critical, fluida bersih, dan Anda ingin opsi yang lebih ekonomis.

Q: Apakah ball valve bisa digunakan untuk throttling?

A: Ball valve standar (floating) tidak direkomendasikan untuk throttling karena posisi partial-open bisa merusak seat dengan cepat. Kalau butuh throttling, pakai V-port ball valve atau globe valve.

Q: Standar koneksi apa yang paling umum di Indonesia?

A: Untuk industri di Indonesia, standar JIS 10K flange adalah yang paling umum dan paling mudah didapat. Sistem pipa di PKS, pulp & paper, dan manufaktur umumnya menggunakan JIS.

Q: Bagaimana cara tahu kalau ball valve sudah harus diganti?

A: Tanda utama: (1) kebocoran di seat atau body meskipun sudah di-tighten, (2) stem susah digerakkan atau macet, (3) aliran tidak bisa dihentikan meskipun valve fully closed, (4) ada crack atau deformasi visual pada body. Kalau ada salah satu gejala ini, valve harus diganti — jangan coba diperbaiki untuk aplikasi critical.

Q: Berapa kisaran harga ball valve industri?

A: Harga sangat bervariasi tergantung material, size, dan rating. Secara kasar: carbon steel valve mulai dari jutaan rupiah per unit, stainless steel SS304 JIS 10K bisa dari beberapa juta hingga puluhan juta tergantung ukuran. Untuk estimasi akurat, hubungi distributor dengan spec yang sudah jelas.
