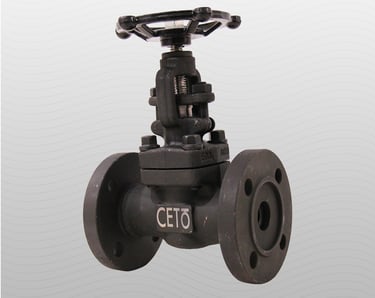

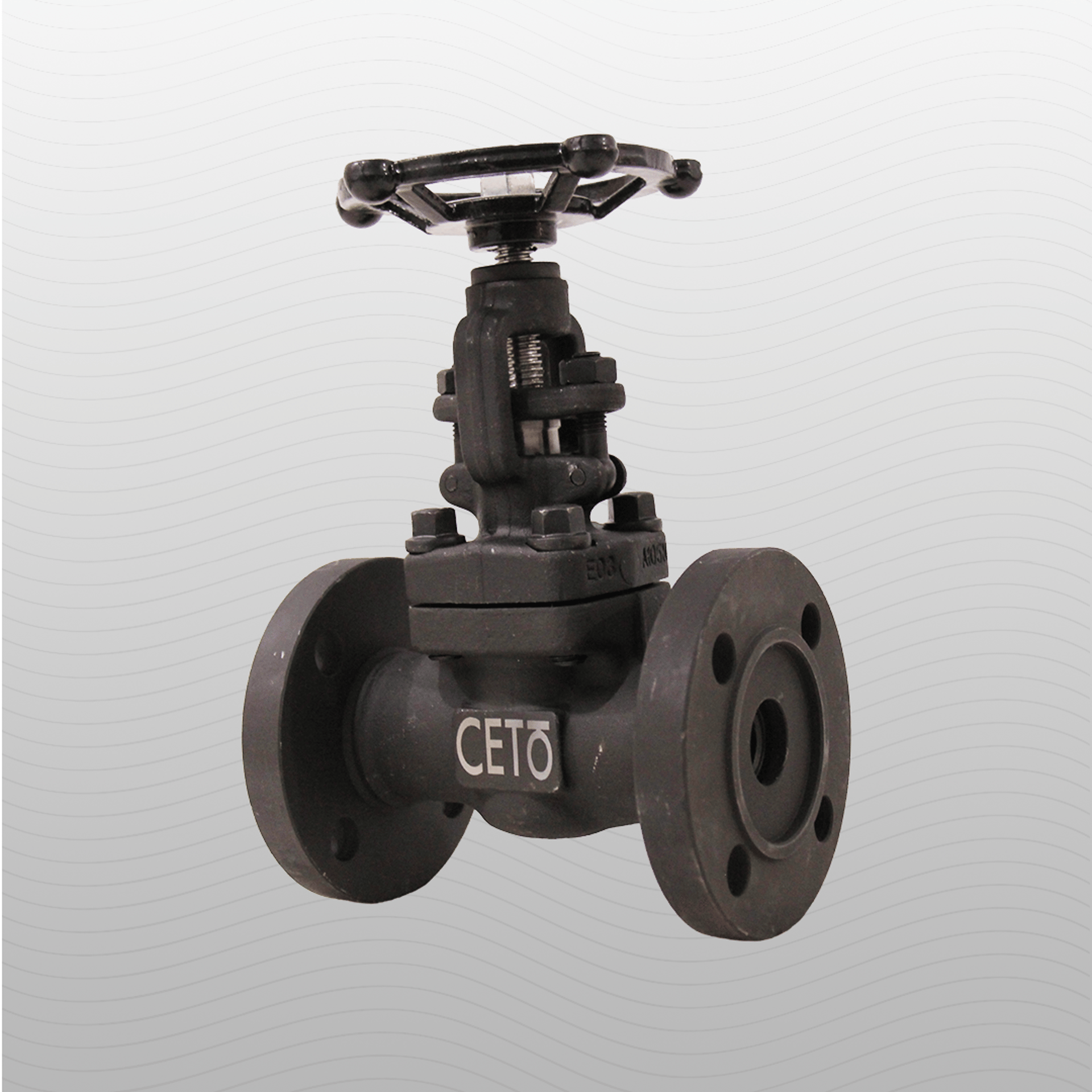

CETO Globe Valve PN 40 - Forged Steel A105N

Dalam sistem perpipaan industri yang membutuhkan kontrol aliran yang akurat (throttling) dan penutupan yang ketat (tight shut-off) di bawah kondisi tekanan sedang hingga tinggi, pemilihan globe valve adalah esensial. CETO Globe Valve Forged Steel PN 40 adalah komponen rekayasa yang secara spesifik dirancang untuk memenuhi tuntutan tersebut. Dengan material bodi ASTM A105N dan trim internal yang terkonfigurasi secara cermat, valve ini menawarkan kombinasi unik antara kekuatan struktural, kapasitas tekanan, dan resistensi terhadap erosi/abrasi yang sangat dihargai oleh para insinyur dan manajer pengadaan B2B.

Pondasi Struktural: Keunggulan Forged Steel A105N dan Rating PN 40

Kinerja jangka panjang sebuah valve dimulai dari kualitas material bodi dan rating tekanannya. CETO mengadopsi standar tertinggi pada kedua aspek ini.

Forged Steel ASTM A105N (Normalized)

Material bodi adalah Forged Steel ASTM A105N, di mana imbuhan 'N' menandakan bahwa baja karbon telah melalui proses Normalisasi (Normalized) heat treatment.

1. Struktur Butir (Grain Structure) yang Disempurnakan: Proses forging menciptakan struktur butir yang padat dan searah, menghilangkan porositas dan cacat internal yang melekat pada castings. Normalisasi lebih lanjut memperbaiki struktur mikro, menghasilkan peningkatan toughness, kekuatan impak (impact strength), dan keseragaman material.

2. Integritas Tekanan Tinggi: A105N memiliki kekuatan tarik (tensile strength) dan kekuatan luluh (yield strength) yang superior, memungkinkannya mempertahankan integritas pressure boundary secara konsisten di bawah tekanan operasional maksimum. Ini adalah syarat mutlak untuk keselamatan dan keandalan sistem perpipaan yang beroperasi di tekanan tinggi.

3. Aplikasi Suhu Luas: Material A105N cocok untuk layanan suhu antara sekitar −29∘C hingga 425∘C, menjadikannya ideal untuk steam, minyak panas, gas alam, dan berbagai media non-korosif lainnya.

Kapasitas Tekanan PN 40 dan Koneksi Flange End

Valve CETO ini memiliki rating tekanan PN 40 (40 Bar atau sekitar 580 PSIG). Rating ini menunjukkan bahwa valve dirancang untuk beroperasi pada tekanan hingga 40 Bar pada suhu ambien, dengan kurva penurunan tekanan yang terdefinisi seiring kenaikan suhu (sesuai standar EN 1092-1).

Koneksi Flange End PN 40 (dengan ukuran 1 Inch/DN 25) memastikan metode penyambungan yang kokoh, mudah dilepas (demountable), dan sangat andal dalam menjaga kekencangan segel terhadap tekanan internal. Penggunaan flensa dengan Raised Face (RF) memastikan konsentrasi beban pada area gasket, menghasilkan segel metal-to-gasket yang optimal.

Konfigurasi Trim Kritis: Disk, Seat, dan Seal (2CR13, 308L, CR13)

Keunggulan globe valve terletak pada kemampuan trim-nya untuk menahan kecepatan aliran tinggi (high velocity) dan erosi selama operasi throttling. CETO mengoptimalkan konfigurasi material trim sebagai berikut:

Disc Material: 2CR13

Disc adalah elemen yang bergerak dan secara langsung mengontrol atau memutus aliran. Material 2CR13 (setara dengan AISI 420 Martensitic Stainless Steel) adalah pilihan strategis

• Kekerasan (Hardness) Tinggi: Baja Martensitic ini memiliki kandungan kromium (sekitar 12-14%) yang memberikan ketahanan korosi sedang, namun yang terpenting, ia dapat di-heat treatment hingga mencapai tingkat kekerasan yang sangat tinggi.

• Ketahanan Aus (Wear Resistance): Kekerasan ini krusial untuk menahan dampak erosi dan kavitasi yang timbul saat valve dioperasikan pada posisi throttling (partially open). Disc yang keras memastikan life cycle operasional yang panjang, mengurangi frekuensi penggantian.

Seat Material: 308L

Seat adalah permukaan stasioner tempat disc menyentuh untuk menghasilkan tight shut-off. Material 308L (Austenitic Stainless Steel) menawarkan:

• Ketahanan Korosi Superior: Sebagai Stainless Steel Austenitic dengan kadar karbon rendah ('L' berarti Low Carbon), 308L memberikan ketahanan yang sangat baik terhadap korosi intergranular dan media yang sedikit korosif.

• Kecocokan Metal-to-Metal: Kombinasi seat 308L (lebih ulet) dengan disc 2CR13 (lebih keras) menciptakan pasangan metalurgi yang efektif. Seat yang sedikit lebih lunak dapat "menyesuaikan" dengan disc yang keras, memastikan bubble-tight shut-off dan memperpanjang masa pakai.

Seal Material: CR13

Seal (seringkali merujuk pada sealing surface pada seat atau disc, atau pada stem packing) menggunakan material CR13 (setara 410 Stainless Steel). Jika CR13 ini merujuk pada seat surface, ini adalah varian 13% Chromium Stainless Steel yang menawarkan:

• Keseimbangan Biaya dan Kinerja: Memberikan kekerasan dan ketahanan aus yang memadai di bawah kondisi tekanan dan suhu tinggi, menjadi sealing yang andal untuk aplikasi steam dan hidrokarbon.

• Aplikasi Stem Sealing: Jika merujuk pada stem packing (gland packing), CR13 dapat menjadi bahan baku untuk packing gland itu sendiri, menjamin kekakuan mekanis yang diperlukan untuk memampatkan packing material (misalnya grafit) demi mencapai Low Emission Sealing.

Analisis Fungsi Teknis dan Nilai B2B

Penggunaan globe valve secara fundamental adalah untuk modulasi aliran (flow modulation), di mana ia jauh lebih unggul dibandingkan gate atau ball valve.

Kontrol Throttling dan Penurunan Tekanan

Desain internal globe valve memaksa media aliran untuk mengubah arahnya (dari horizontal ke vertikal di sekitar disc). Perubahan arah ini menghasilkan penurunan tekanan (pressure drop) yang inheren pada valve, namun karakteristik flow yang dihasilkan adalah linier atau sama-persentase (equal-percentage) (tergantung desain disc). Karakteristik ini memungkinkan kontrol laju aliran yang sangat presisi di seluruh rentang bukaan valve, sebuah fitur krusial dalam proses yang sensitif terhadap variabel.

Pressure Drop (ΔP)∝Valve Coefficient (Cv​)2Flow Rate2​

Kemampuan throttling yang superior ini menjamin operator proses dapat mempertahankan parameter kritikal (suhu, laju alir, level) dengan precision yang tinggi.

Minimisasi Biaya Siklus Hidup (Life Cycle Cost)

Dengan kombinasi bodi A105N Forged Steel yang tahan lama dan trim yang keras (2CR13) / tahan korosi (308L), CETO Globe Valve mengurangi Total Cost of Ownership (TCO). Durabilitas trim menunda kebutuhan akan penggantian seat dan disc, yang merupakan sumber utama downtime pada valve yang sering dioperasikan.

Standar Industri dan Kesesuaian

Globe Valve CETO ini memenuhi standar dimensi dan pengujian utama industri:

• EN 1092-1: Standar untuk dimensi flensa PN 40.

• Fungsi Stop dan Check: Banyak globe valve modern dapat dimodifikasi untuk fungsi stop-check (misalnya, dengan disc berpegas), memberikan fleksibilitas tambahan.

Kesimpulan

CETO Globe Valve PN 40 - Forged Steel A105N (DN 25/1") adalah instrumen kontrol aliran tingkat industri berat. Pilihan bodi Forged Steel A105N menjamin integritas tekanan dan suhu yang superior, sementara konfigurasi trim 2CR13/308L/CR13 dioptimalkan untuk menahan erosi throttling dan memastikan penutupan yang ketat. Bagi industri yang memprioritaskan keandalan proses, kontrol modulasi presisi, dan minimisasi biaya maintenance pada sistem bertekanan, globe valve CETO ini menawarkan value proposition teknis yang tak tertandingi. Ini adalah investasi vital untuk efisiensi operasional jangka panjang dan keselamatan sistem perpipaan Anda.
