Salah Beli Valve Flange ? Begini Cara Pastikan Standar JIS 10K, PN16, atau ANSI 150LB Sesuai Sebelum Pesan Tips dari Distributor Valve Medan

Salah beli valve flange adalah masalah yang lebih sering terjadi dari yang Anda bayangkan. Valve datang, teknisi coba pasang, lubang baut tidak ketemu, diameter flange tidak sama, atau face type tidak cocok — dan proyek pun tertunda. Di pabrik yang sedang dalam proses commissioning atau shutdown maintenance, penundaan seperti ini sangat mahal harganya.

Sebagai distributor valve yang setiap hari melayani kebutuhan pabrik di Sumatera, kami di PT. Mitra Sahabat Engineering sering menerima pertanyaan darurat: "valve yang kami pesan tidak cocok, bisa bantu carikan pengganti hari ini?" Hampir selalu, akar masalahnya sama — standar flange tidak diverifikasi sebelum pemesanan.

Artikel ini adalah panduan praktis agar Anda tidak mengalami hal yang sama.

Mengapa Mismatch Flange Valve Sangat Sering Terjadi?

Ada tiga alasan utama mengapa mismatch standar flange masih sering terjadi di lapangan meski sudah era digital.

Pertama, pabrik di Sumatera sering menggunakan campuran standar — pipa lama standar JIS dari era konstruksi tahun 1990an bercampur dengan pipa baru standar PN16 dari proyek ekspansi terkini. Tidak ada satu standar tunggal yang konsisten di seluruh sistem.

Kedua, tim procurement sering memesan valve berdasarkan ukuran inch atau DN saja tanpa menyertakan informasi standar flange padahal valve DN100 (4 inch) dalam standar JIS 10K dan PN16 memiliki dimensi PCD dan jumlah lubang baut yang berbeda.

Ketiga, dokumen P&ID atau as-built drawing pabrik sering tidak lengkap atau tidak diperbarui setelah modifikasi sistem, sehingga informasi standar flange yang digunakan tidak tersedia dengan jelas.

5 Informasi yang Harus Anda Siapkan Sebelum Pesan Valve Flange

Sebelum menghubungi distributor atau mengirim purchase order, pastikan Anda sudah memiliki kelima informasi berikut:

1. Standar flange sistem pipa (JIS 10K / PN16 / ANSI 150LB)

Ini adalah informasi paling kritis. Cara termudah untuk mengetahuinya adalah dengan melihat nameplate atau marking di flange pipa eksisting di titik instalasi. JIS biasanya tertulis "JIS B2210 10K", PN biasanya tertulis "PN16" atau "DIN", dan ANSI biasanya tertulis "ANSI B16.5 150LB" atau "ASME 150".

2. Ukuran nominal (DN atau inch)

Ukuran nominal pipa di titik instalasi — misalnya DN50 (2"), DN80 (3"), DN100 (4"), atau DN150 (6"). Jangan ukur diameter luar pipa dan langsung jadikan acuan ukuran valve karena bisa berbeda tergantung schedule pipa.

3. Jenis media fluida

Air bersih, air proses, steam, minyak CPO, air kimia, atau kondensat — media fluida menentukan pilihan material body dan disc valve yang tepat. Informasi ini juga menentukan apakah Anda butuh material SS304, SS316, cast iron, atau cast steel.

4. Tekanan operasi dan suhu maksimum

Tekanan operasi normal sistem dan suhu fluida maksimum. Informasi ini memastikan pressure rating valve yang dipilih sesuai dan tidak under-rated untuk kondisi operasi nyata.

5. Jenis valve yang dibutuhkan

Apakah untuk isolasi penuh (gate valve atau ball valve), kontrol aliran (globe valve), mencegah backflow (check valve), atau proteksi overpressure (safety valve)? Setiap fungsi membutuhkan jenis valve yang berbeda.

Cara Cepat Identifikasi Standar Flange di Lapangan

Jika dokumen pabrik tidak tersedia dan Anda perlu mengidentifikasi standar flange langsung di lapangan, gunakan panduan cepat berikut:

Langkah 1: Ukur Pitch Circle Diameter (PCD) PCD adalah diameter lingkaran yang menghubungkan pusat semua lubang baut. Ukur jarak antara dua lubang baut yang berhadapan langsung (untuk 4-bolt pattern) atau gunakan rumus geometri untuk 8-bolt pattern. Bandingkan hasil pengukuran dengan tabel referensi PCD per standar.

Langkah 2: Hitung jumlah lubang baut Jumlah lubang baut adalah pembeda cepat antara standar. Untuk DN50: JIS 10K memiliki 4 lubang, PN16 memiliki 4 lubang, ANSI 150LB memiliki 4 lubang. Untuk DN100: JIS 10K memiliki 8 lubang, PN16 memiliki 8 lubang, ANSI 150LB memiliki 8 lubang — di sinilah PCD menjadi pembeda utama.

Langkah 3: Periksa face type Lihat permukaan flange — apakah flat (rata sejajar dengan seluruh permukaan) atau raised (ada tonjolan melingkar di tengah). JIS 10K umumnya menggunakan Flat Face, sedangkan PN16 dan ANSI 150LB menggunakan Raised Face.

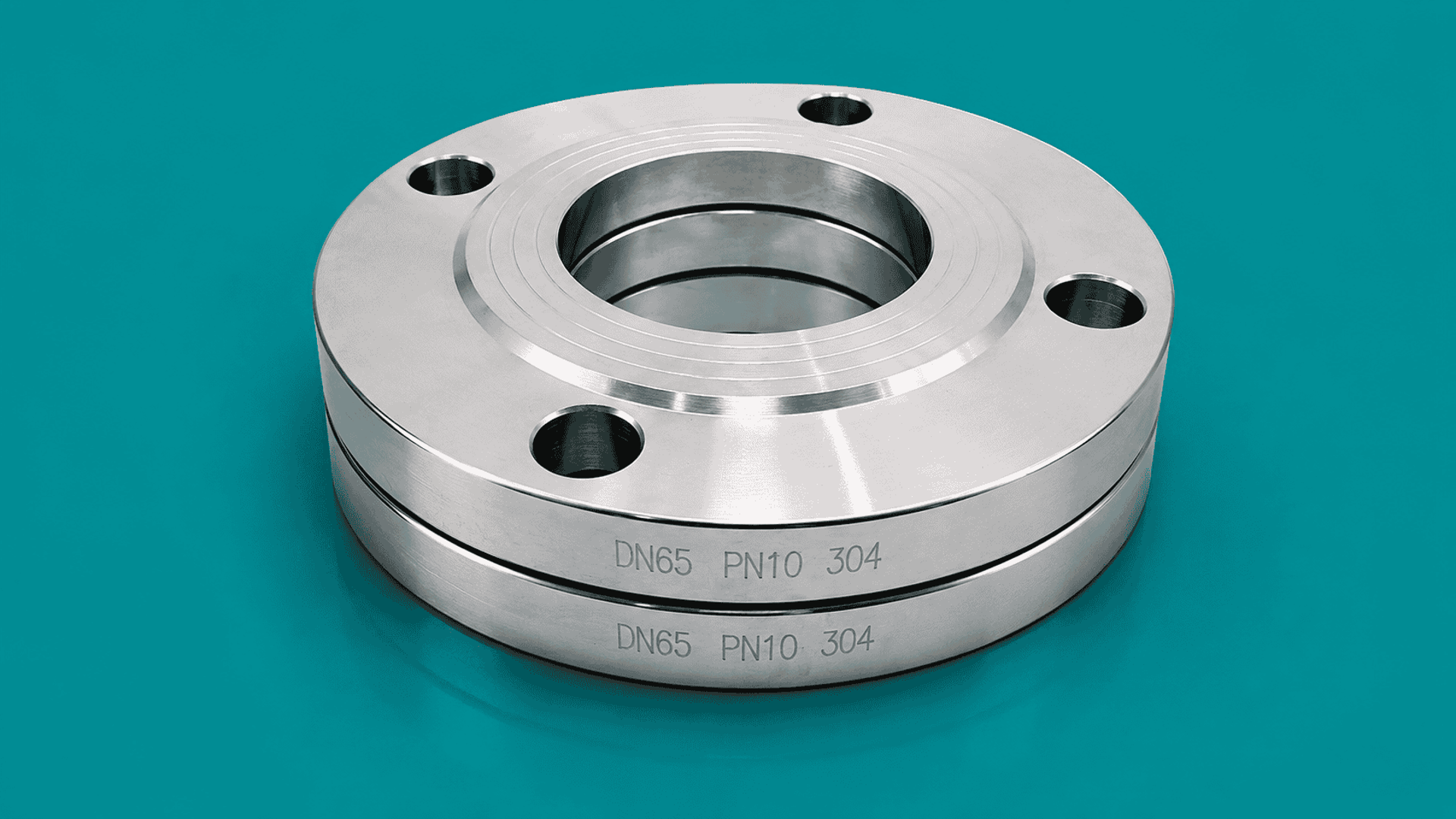

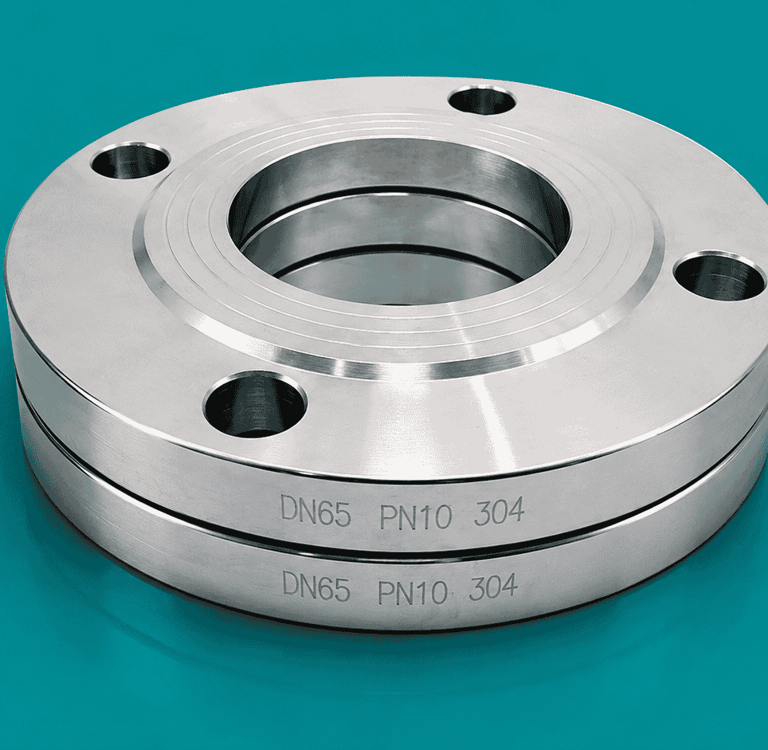

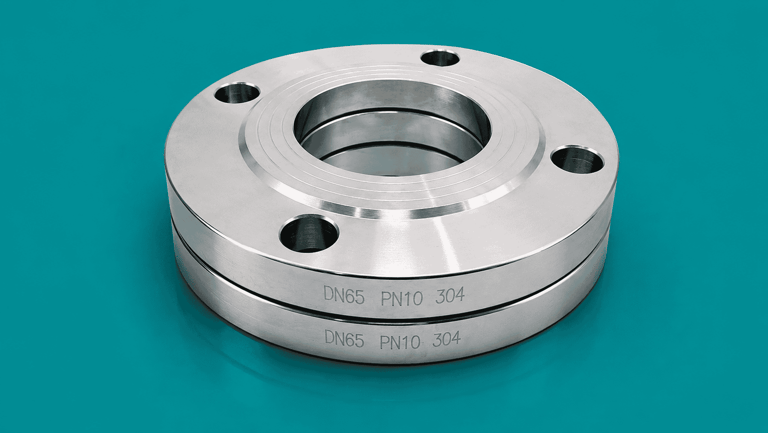

Langkah 4: Cari marking atau stamping di flange Flange berkualitas selalu memiliki marking standar yang distamp atau dicetak di body — cari tulisan "10K", "PN16", "150LB", atau kode standar seperti "JIS B2210", "EN 1092", atau "ANSI B16.5".

Tabel Referensi Cepat PCD per Standar Flange

Perbedaan PCD yang terlihat kecil — misalnya 175 mm vs 180 mm di DN100 — sudah cukup untuk membuat valve JIS 10K tidak bisa dipasang di flange PN16 tanpa modifikasi. Jangan asumsikan kompatibel hanya karena ukurannya mirip.

Checklist Verifikasi Sebelum Pesan Valve Flange

Gunakan checklist ini setiap kali akan memesan valve flange end untuk memastikan tidak ada yang terlewat:

• ✅ Standar flange sudah diidentifikasi (JIS 10K / PN16 / ANSI 150LB)

• ✅ Ukuran nominal (DN) sudah dikonfirmasi dari nameplate atau P&ID

• ✅ PCD dan jumlah lubang baut sudah diukur dan dicocokkan dengan tabel referensi

• ✅ Face type sudah dicek (Flat Face atau Raised Face)

• ✅ Media fluida sudah diinformasikan ke supplier

• ✅ Tekanan operasi dan suhu maksimum sudah dicantumkan

• ✅ Jenis valve sudah ditentukan sesuai fungsi yang dibutuhkan

• ✅ Foto flange eksisting sudah disiapkan untuk konfirmasi ke distributor

Apa yang Harus Dilakukan Jika Valve Sudah Terlanjur Salah Pesan?

Jika valve yang dipesan ternyata tidak kompatibel dengan flange sistem pipa, ada tiga opsi yang bisa dilakukan.

Opsi pertama adalah penggantian valve dengan standar yang benar — hubungi distributor segera untuk penggantian unit dengan standar flange yang tepat. Ini adalah solusi paling bersih dan direkomendasikan jika valve belum dipasang.

Opsi kedua adalah penggunaan adapter flange — tersedia untuk beberapa kombinasi standar tertentu, namun tidak semua kombinasi memiliki adapter yang tersedia dan penambahan komponen ini menambah titik potensi kebocoran.

Opsi ketiga adalah modifikasi lubang baut — bisa dilakukan oleh fabrikator dengan membuat lubang baru sesuai PCD yang dibutuhkan, namun ini harus dilakukan oleh profesional dan tidak direkomendasikan untuk aplikasi bertekanan tinggi atau media berbahaya.

Solusi terbaik selalu adalah verifikasi sebelum pesan — bukan setelah valve datang.

FAQ Singkat

Apakah valve JIS 10K bisa dipasang di flange PN16? Tidak secara langsung untuk sebagian besar ukuran. PCD dan kadang jumlah lubang baut berbeda di ukuran-ukuran tertentu seperti DN100 ke atas. Selalu verifikasi PCD sebelum memutuskan kompatibilitas.

Bagaimana cara tercepat konfirmasi standar flange ke distributor? Kirim foto flange eksisting via WhatsApp lengkap dengan ukuran DN, dan foto marking atau stamping di body flange. Tim teknis kami bisa mengidentifikasi standar dan merekomendasikan valve yang tepat dalam hitungan menit.

Apakah PT. Mitra Sahabat Engineering melayani konsultasi teknis gratis? Ya, konsultasi teknis sepenuhnya gratis — baik via WhatsApp, telepon, maupun kunjungan langsung ke kantor kami di Medan. Kami lebih senang membantu Anda memesan yang benar dari awal daripada menangani pengembalian barang yang tidak sesuai.
