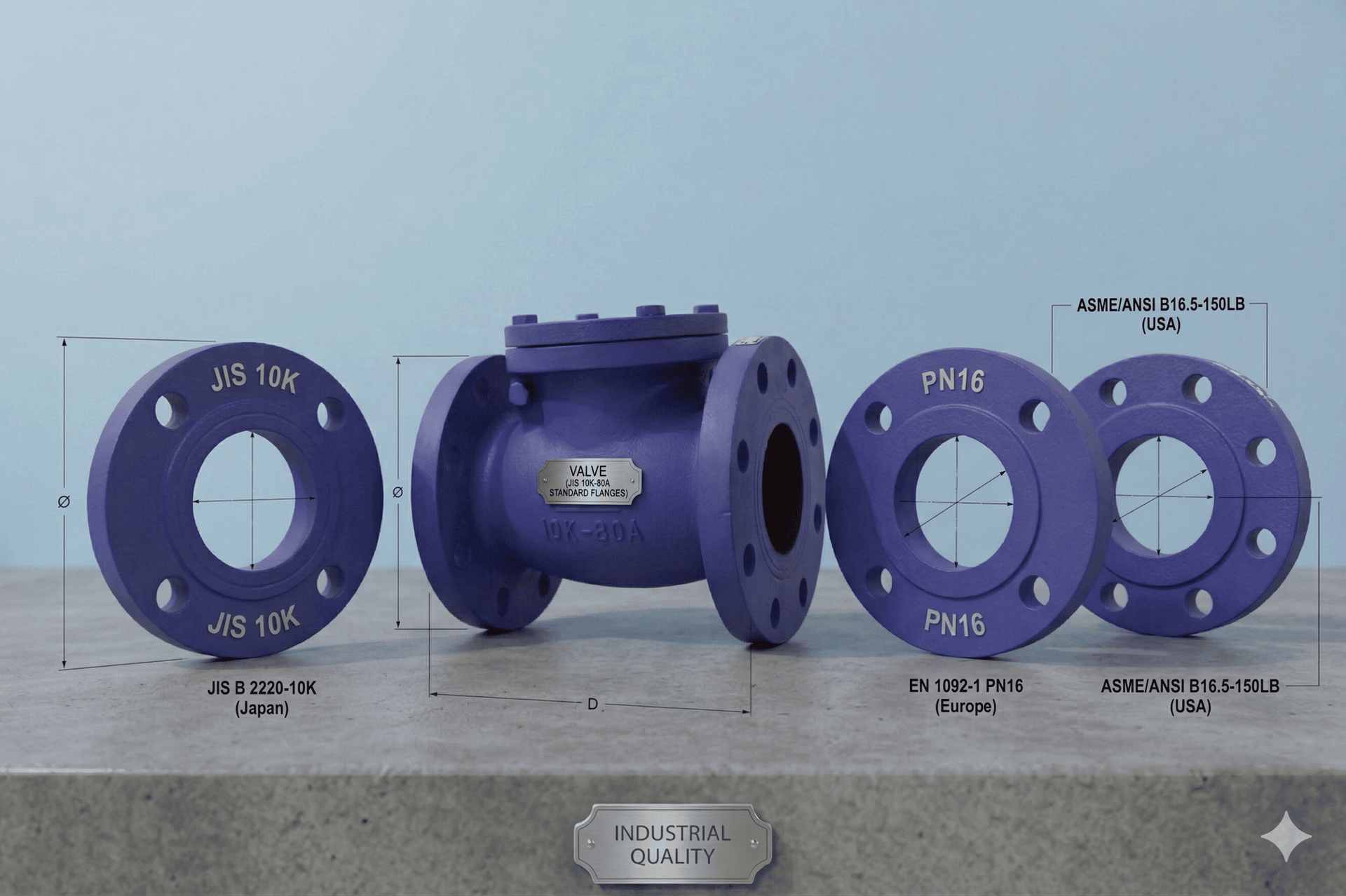

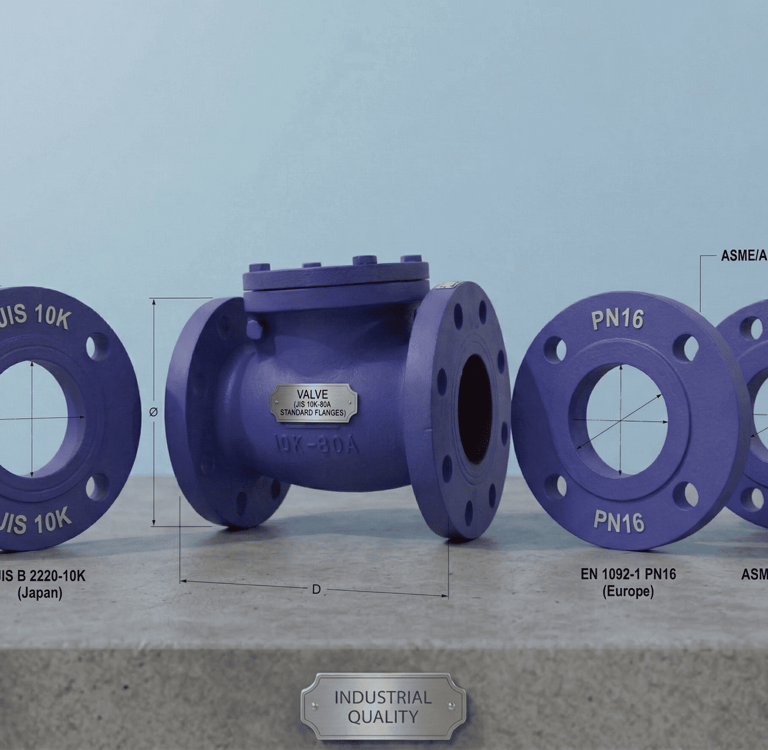

Perbandingan Flange JIS 10K vs PN16 vs ANSI 150LB: Dimensi, Bolt Pattern & Kompatibilitas

Dalam instalasi sistem perpipaan, kesalahan memilih standar flange dapat menyebabkan kebocoran fatal, kegagalan mounting, hingga penundaan proyek yang mahal. Memahami perbedaan antara standar Jepang (JIS), Eropa (DIN/PN), dan Amerika (ANSI/ASME) adalah kunci efisiensi teknis.

1. Perbandingan Pressure Rating

Meskipun sering dianggap setara, ketiganya memiliki batas tekanan kerja yang berbeda:

• JIS 10K: ±1.0 MPa (10 Bar)

• PN16: ±1.6 MPa (16 Bar)

• ANSI 150LB: ±1.96 MPa (19.6 Bar)

2. Tabel Dimensi & Bolt Pattern (DN50 - DN200)

Perbedaan utama terletak pada Pitch Circle Diameter (PCD) dan jumlah lubang baut.

3. Kompatibilitas & Material

• Cross-Mounting: JIS 10K dan PN16 seringkali tidak kompatibel secara langsung karena perbedaan PCD, kecuali pada ukuran tertentu dengan modifikasi lubang.

• Gasket Seat: JIS umumnya menggunakan Flat Face (FF), sedangkan PN16 dan ANSI lebih sering menggunakan Raised Face (RF).

• Material: JIS menggunakan standar SS400/S20C, PN menggunakan P250GH, dan ANSI menggunakan ASTM A105.

4. Panduan Memilih (Decision Guide)

• Pilih JIS 10K: Untuk proyek standar Asia/Jepang, biaya lebih ekonomis (lebih tipis), dan tekanan rendah. Cek stok kami untuk Jual Swing Check Valve JIS 10K Medan.

• Pilih PN16: Standar proyek infrastruktur air dan gedung di Indonesia. Sangat cocok dipasangkan dengan Butterfly Valve PN16 berkualitas.

• Pilih ANSI 150LB: Wajib untuk industri Oil & Gas atau standar Amerika yang membutuhkan ketahanan tekanan lebih tinggi.

Studi Kasus: Jika Anda memiliki pipa standar PN16 namun ingin memasang Valve Standar JIS 10K, pastikan menggunakan adapter flange atau melakukan pengecekan ulang pada jumlah lubang baut agar tidak terjadi deviasi saat instalasi.

Butuh konsultasi teknis? PT. Mitra Sahabat Engineering menyediakan varian CETO Valve Multi-Standard yang tersedia dalam opsi JIS 10K, PN16, dan ANSI 150LB untuk memastikan sistem Anda berjalan sempurna.
