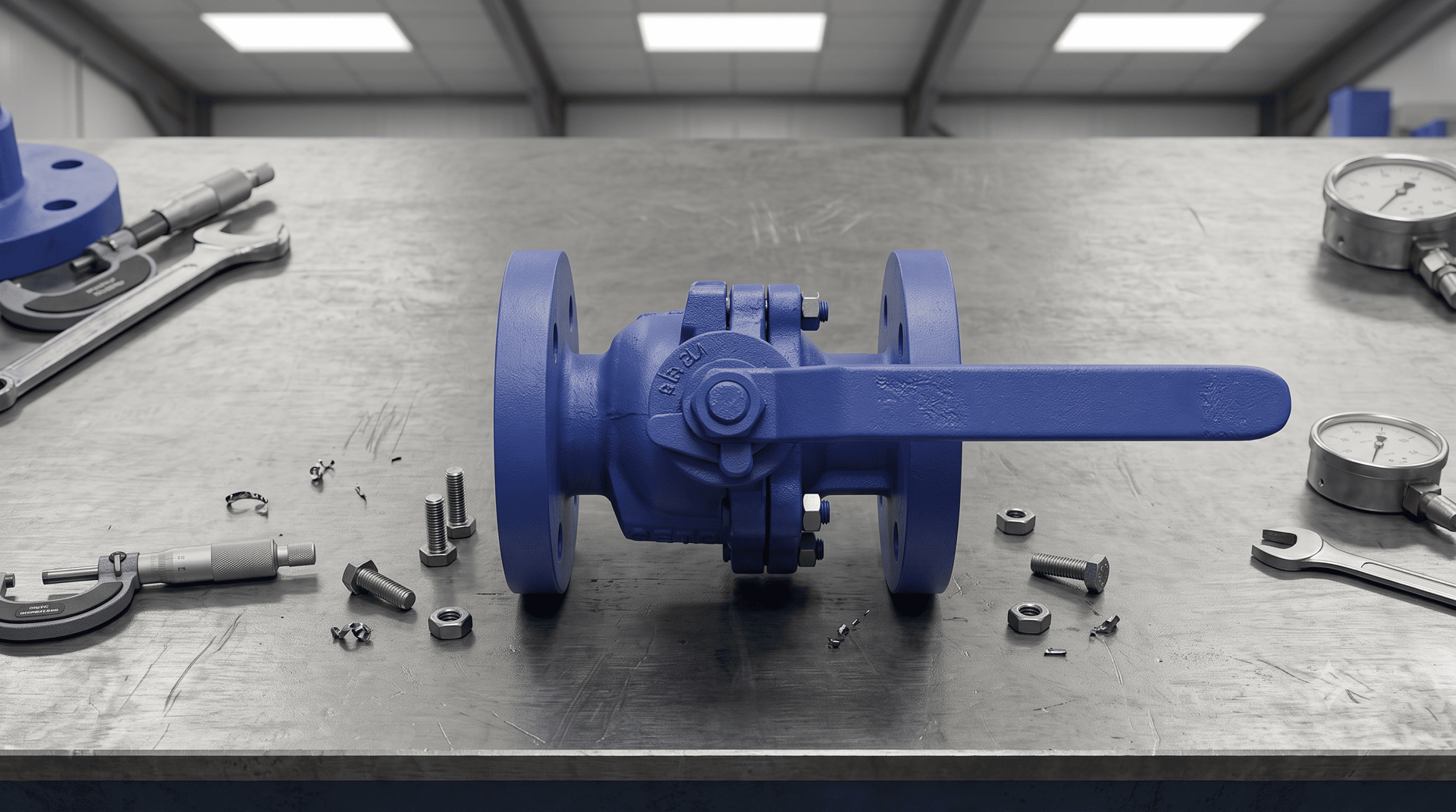

Apa Itu Ball Valve?

Ball valve adalah jenis valve yang menggunakan bola berlubang (ball) sebagai mekanisme buka-tutup aliran fluida. Saat bola diputar 90 derajat, lubangnya akan sejajar dengan arah aliran pipa (posisi terbuka) atau tegak lurus terhadapnya (posisi tertutup). Karena mekanismenya sederhana dan responsnya cepat, ball valve menjadi salah satu jenis valve paling populer di berbagai industri.

Ball valve dibedakan menjadi beberapa jenis berdasarkan bentuk lubang bola (port), mekanisme dudukan bola (mounting), dan jumlah jalur aliran (way).

Jenis-Jenis Ball Valve Berdasarkan Ukuran Port

1. Full Port Ball Valve

Diameter lubang bola pada full port sama besar dengan diameter dalam pipa, sehingga aliran fluida tidak mengalami penyempitan (restriksi) sama sekali saat valve terbuka penuh.

Kelebihan: hambatan aliran (pressure drop) minimal, cocok untuk aplikasi yang membutuhkan aliran maksimal. Kekurangan: ukuran valve lebih besar dan lebih berat dibanding reduced port untuk diameter pipa yang sama, sehingga harganya lebih mahal. Aplikasi: sistem yang membutuhkan aliran penuh tanpa hambatan, seperti jalur transfer minyak dan gas berskala besar.

2. Reduced Port Ball Valve

Diameter lubang bola lebih kecil dibanding diameter dalam pipa (biasanya satu ukuran di bawahnya), sehingga terjadi sedikit penyempitan aliran saat valve terbuka penuh.

Kelebihan: ukuran lebih ringkas, lebih ringan, dan lebih ekonomis dibanding full port. Kekurangan: ada sedikit pressure drop akibat penyempitan aliran, kurang ideal untuk aplikasi yang sensitif terhadap hambatan aliran. Aplikasi: aplikasi umum yang tidak membutuhkan aliran maksimal, seperti sistem distribusi air standar.

Jenis-Jenis Ball Valve Berdasarkan Mekanisme Dudukan Bola

1. Floating Ball Valve

Bola tidak ditopang oleh poros tetap (shaft) di bagian bawah, melainkan "mengambang" dan bertumpu pada seat di sisi outlet akibat tekanan fluida yang mendorongnya.

Kelebihan: desain lebih sederhana dan ekonomis, sealing otomatis semakin rapat saat tekanan fluida meningkat. Kekurangan: kurang ideal untuk tekanan sangat tinggi karena seluruh beban tekanan fluida ditanggung oleh seat di satu sisi. Aplikasi: aplikasi tekanan rendah hingga menengah pada ukuran valve kecil-menengah.

2. Trunnion Mounted Ball Valve

Bola ditopang oleh poros (trunnion) di bagian atas dan bawah, sehingga bola tidak bergerak/mengambang dan beban tekanan didistribusikan lebih merata.

Kelebihan: cocok untuk tekanan tinggi dan ukuran valve besar, torsi operasional lebih rendah dibanding floating ball pada ukuran yang sama. Kekurangan: konstruksi lebih kompleks dan mahal dibanding floating ball valve. Aplikasi: jalur pipa migas berdiameter besar dan sistem bertekanan tinggi.

Jenis Ball Valve Berdasarkan Jumlah Jalur Aliran

1. Two-Way Ball Valve

Memiliki dua jalur (inlet dan outlet) dengan fungsi sederhana: membuka atau menutup aliran sepenuhnya antara dua titik.

Kelebihan: desain paling sederhana, ekonomis, dan mudah dioperasikan. Aplikasi: aplikasi on-off standar pada hampir semua sistem perpipaan umum.

2. Three-Way Ball Valve

Memiliki tiga jalur, memungkinkan pengaturan aliran ke dua arah berbeda (diverting) atau menggabungkan dua aliran menjadi satu (mixing), tergantung konfigurasi porta L-type atau T-type.

Kelebihan: fleksibel untuk sistem yang membutuhkan pengalihan atau penggabungan aliran tanpa perlu dua valve terpisah. Kekurangan: konstruksi lebih kompleks dan harga lebih mahal dibanding two-way ball valve. Aplikasi: sistem yang membutuhkan pengalihan arah aliran, seperti sistem bypass dan blending fluida.

Tabel Ringkasan Perbandingan

Cara Memilih Ball Valve yang Tepat

1. Perhatikan kebutuhan aliran — jika sistem membutuhkan aliran maksimal tanpa hambatan, pilih full port; jika tidak, reduced port lebih ekonomis.

2. Cek tekanan operasi sistem — untuk tekanan tinggi dan ukuran besar, trunnion mounted lebih andal dibanding floating ball.

3. Tentukan kebutuhan fungsi aliran — jika hanya butuh buka-tutup sederhana, two-way sudah cukup; jika butuh alihkan atau gabungkan aliran, pertimbangkan three-way.

4. Sesuaikan dengan anggaran proyek — full port dan trunnion mounted lebih mahal, jadi pastikan spesifikasinya memang dibutuhkan, bukan sekadar "yang paling bagus".

5. Perhatikan material seal dan body sesuai jenis fluida yang mengalir, terlepas dari jenis mekanisme ball valve yang dipilih.

Kesimpulan

Pemilihan ball valve yang tepat bergantung pada kombinasi ukuran port (full atau reduced), mekanisme dudukan bola (floating atau trunnion mounted), dan jumlah jalur aliran (two-way atau three-way) yang dibutuhkan sistem Anda. Memahami kelebihan dan kekurangan masing-masing jenis akan membantu Anda menghindari over-spec yang tidak perlu maupun under-spec yang berisiko pada keandalan sistem.

Butuh bantuan menentukan jenis ball valve yang paling sesuai untuk kebutuhan proyek Anda? Tim PT Mitra Sahabat Engineering siap memberikan konsultasi teknis dan rekomendasi produk yang tepat.
