Standar Flange End JIS 10K: Panduan Lengkap

Flange end JIS 10K adalah standar sambungan pipa yang paling banyak digunakan di industri Asia — termasuk Indonesia. Kalau Anda bekerja di sektor manufaktur, migas, atau infrastruktur, hampir pasti sistem pipa di sekitar Anda menggunakan standar ini. Artikel ini menjelaskan semua yang perlu Anda tahu: dari pengertian dasar, perbandingan standar, hingga dimensi teknis yang sering dicari.

Apa Itu Flange JIS 10K?

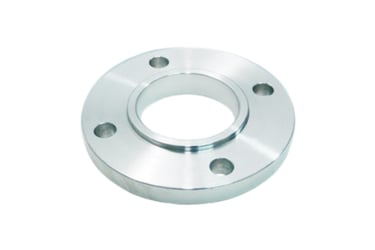

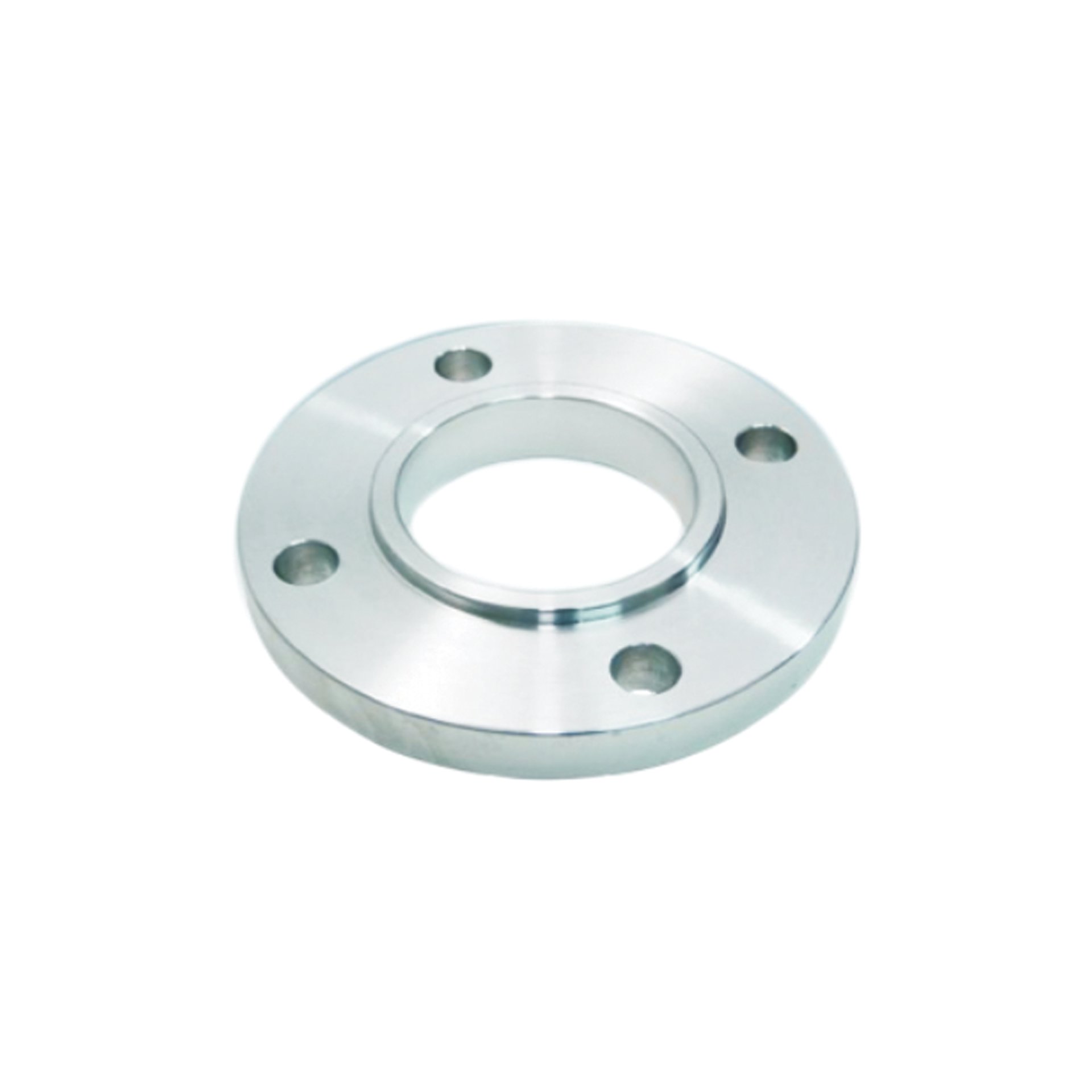

JIS singkatan dari Japanese Industrial Standard — standar teknis yang dikembangkan oleh Japanese Standards Association (JSA). Flange JIS adalah komponen sambungan yang menghubungkan antar pipa, atau pipa dengan valve, pompa, atau equipment lainnya.

Fungsi utama flange:

• Menyambungkan dua komponen pipa secara mekanis (bukan las permanen)

• Memungkinkan pembongkaran dan perawatan tanpa memotong pipa

• Menjaga sealing (kedap) sambungan dengan bantuan gasket

Angka "10K" pada flange JIS mengacu pada pressure class — menunjukkan kemampuan tekanan yang bisa ditahan.

Pengertian Rating Tekanan 10K

Apa Artinya "10K"?

Dalam standar JIS, angka di depan huruf "K" menunjukkan pressure rating dalam satuan kg/cm². Jadi:

JIS 10K adalah rating yang paling banyak dipakai di industri umum — keseimbangan antara kekuatan, ketebalan, dan biaya.

Catatan Penting Soal Pressure Rating

Angka 10 kg/cm² adalah rating dasar pada suhu referensi (biasanya 38°C). Semakin tinggi suhu operasi, pressure rating turun. Untuk aplikasi suhu tinggi, selalu cek pressure-temperature chart dari manufacturer.

JIS 10K vs ANSI vs DIN: Perbandingan Standar

Ini pertanyaan yang paling sering diajukan oleh engineer dan procurement. Tiga standar ini sering muncul di spec sheet dan tender — penting untuk tahu perbedaan dan kapan masing-masing dipakai.

Poin Kritis: Tidak Bisa Dicampur

Flange JIS tidak bisa langsung dipasang ke flange ANSI atau DIN — dimensi bolt circle dan lubang baut berbeda. Kalau sistem Anda sudah pakai JIS, semua komponen harus JIS. Kalau butuh koneksi ke sistem ANSI, harus pakai adapter flange.

Kapan Pilih Mana?

• Proyek di Indonesia / Asia → JIS 10K (paling mudah didapat, paling ekonomis)

• Proyek internasional / export → ANSI (standar global paling luas)

• Proyek di Eropa atau standar Eropa → DIN / EN 1092-1

Keunggulan JIS 10K untuk Industri di Indonesia

JIS 10K bukan sekadar "standar yang ada" — ada alasan kuat mengapa standar ini mendominasi pasar Asia:

1. Kompatibel dengan Sistem Pipa Lokal

Mayoritas pabrik dan infrastruktur di Indonesia menggunakan sistem pipa standar Jepang. Pakai JIS 10K = zero compatibility issue.

2. Ketersediaan Luas & Harga Kompetitif

Flange JIS 10K diproduksi oleh ratusan manufacturer di Asia. Mudah didapat di Indonesia dengan harga jauh lebih kompetitif dibanding ANSI atau DIN.

3. Dukungan Ekosistem Lengkap

Valve, fitting, gasket, dan baut dengan standar JIS semua tersedia di pasar lokal — tidak perlu import khusus untuk spare part.

4. Konstruksi Efisien

Desain JIS 10K lebih ringan dari DIN dengan kemampuan tekanan yang cukup untuk majority aplikasi industri — lebih mudah diinstall dan lebih efisien secara biaya material.

5. Standar di Produk CETO

Produk valve CETO menggunakan JIS 10K sebagai standar utama untuk memastikan kompatibilitas langsung dengan sistem pipa industri di Asia.

Material Flange JIS 10K

Material flange dipilih berdasarkan jenis fluida dan kondisi operasi:

Untuk valve industri, material flange yang paling umum adalah SS304 atau SS316 — ketahanan korosi tinggi dan umur pakai panjang.

Dimensi Flange JIS 10K per Size

Ini adalah tabel referensi yang paling sering dicari oleh engineer saat spec-ing flange. Dimensi di bawah adalah standar JIS B2238:

Catatan: Dimensi di atas untuk flange raised face (RF). Untuk flat face (FF), periksa standar JIS B2238 untuk dimensi spesifik.

Aplikasi Flange JIS 10K pada Valve Industri

Flange end JIS 10K digunakan untuk menyambungkan semua tipe valve utama ke sistem pipa:

Mengapa Flange End dan Bukan Thread atau Weld?

• vs Thread (ulir): Flange lebih kuat dan lebih cocok untuk pipa besar dan tekanan menengah-tinggi

• vs Socket/Butt Weld: Flange bisa dilepas dan dipasang ulang — weld tidak bisa

• Flange end = pilihan standar untuk main process line di industri

Cara Instalasi Flange End JIS 10K

Instalasi yang salah = kebocoran. Lima langkah yang harus diikuti:

Step 1: Persiapan Permukaan

Pastikan permukaan flange (sealing face) bersih dari karat, kotoran, dan cat. Gunakan amplas halus kalau diperlukan. Permukaan harus rata dan halus.

Step 2: Pasang Gasket

Tempatkan gasket di antara dua flange. Pastikan gasket sesuai size dan rating dengan flange. Gasket harus terpusat dan tidak geser.

Step 3: Pasang Baut — Cross Pattern

Pasang baut secara cross pattern (silang) — bukan berurutan searah jarum jam. Cross pattern memastikan tekanan dari gasket merata di semua titik.

Step 4: Torque yang Tepat

Gunakan torque wrench dan ikuti nilai torque yang direkomendasikan untuk size dan material baut. Jangan over-torque — bisa crush gasket dan malah bikin bocor.

Step 5: Leak Test

Setelah sistem beroperasi pada tekanan normal, lakukan visual inspection dan leak test. Cek di setiap sambungan flange untuk pastikan tidak ada kebocoran.

Troubleshooting: Masalah Umum pada Sambungan Flange

FAQ — Pertanyaan Umum Flange JIS 10K

Q: Apa perbedaan flange JIS 10K dan ANSI Class 150?

A: Pressure rating-nya hampir setara — JIS 10K sekitar 10 kg/cm² dan ANSI 150 sekitar 10 bar. Perbedaan utamanya adalah dimensi fisik: bolt circle, jumlah baut, dan diameter flange berbeda. Karena itu, JIS 10K tidak bisa langsung dipasang ke ANSI 150 — butuh adapter atau semua komponen harus satu standar.

Q: Apakah flange JIS 10K cukup untuk aplikasi oil & gas?

A: Untuk low-pressure oil & gas (di bawah 10 bar), JIS 10K cukup. Untuk tekanan tinggi (> 40 bar), harus naik ke JIS 20K atau lebih, atau gunakan standar ANSI Class 300/600. Selalu konfirmasi dengan pressure-temperature rating yang sesuai.

Q: Jenis gasket apa yang dipakai untuk flange JIS 10K?

A: Tergantung material flange dan fluida. Untuk cast iron flange, pakai full face gasket. Untuk steel flange (raised face), pakai ring gasket atau spiral wound gasket. Untuk aplikasi suhu tinggi atau tekanan tinggi, spiral wound adalah pilihan paling aman.

Q: Bisa nggak flange JIS 10K dicampur dengan flange DIN?

A: Tidak bisa langsung. Dimensi bolt circle dan diameter flange berbeda antara JIS dan DIN. Kalau terpaksa harus koneksi antar standar, gunakan adapter flange yang dirancang khusus untuk bridging dua standar berbeda.

Q: Berapa lama umur pakai flange JIS 10K?

A: Kalau material dan instalasi sesuai standar, flange bisa bertahan lebih dari 20 tahun dengan maintenance normal. Faktor yang mempersingkat umur: korosi (material tidak sesuai fluida), over-torque saat instalasi, atau thermal shock berulang.

Q: Di mana beli flange JIS 10K di Indonesia?

A: Flange JIS 10K sangat mudah didapat di Indonesia — tersedia dari berbagai distributor valve dan pipa industri. PT. Mitra Sahabat Engineering menyediakan lengkap valve dengan koneksi flange JIS 10K dari brand CETO.
