Memilih Steam Trap yang Tepat: Ball Float vs Thermodynamic vs Thermostatic

Salah pilih steam trap bisa menyebabkan energy loss 15-30%, water hammer, dan equipment damage. Ada tiga jenis steam trap paling umum di industri: ball float, thermodynamic, dan thermostatic. Masing-masing punya karakteristik berbeda dan cocok untuk aplikasi spesifik. Artikel ini membantu Anda memilih steam trap yang tepat untuk sistem uap di pabrik Anda.

Untuk memahami fungsi dasar steam trap, baca Fungsi Steam Trap Sistem Uap.

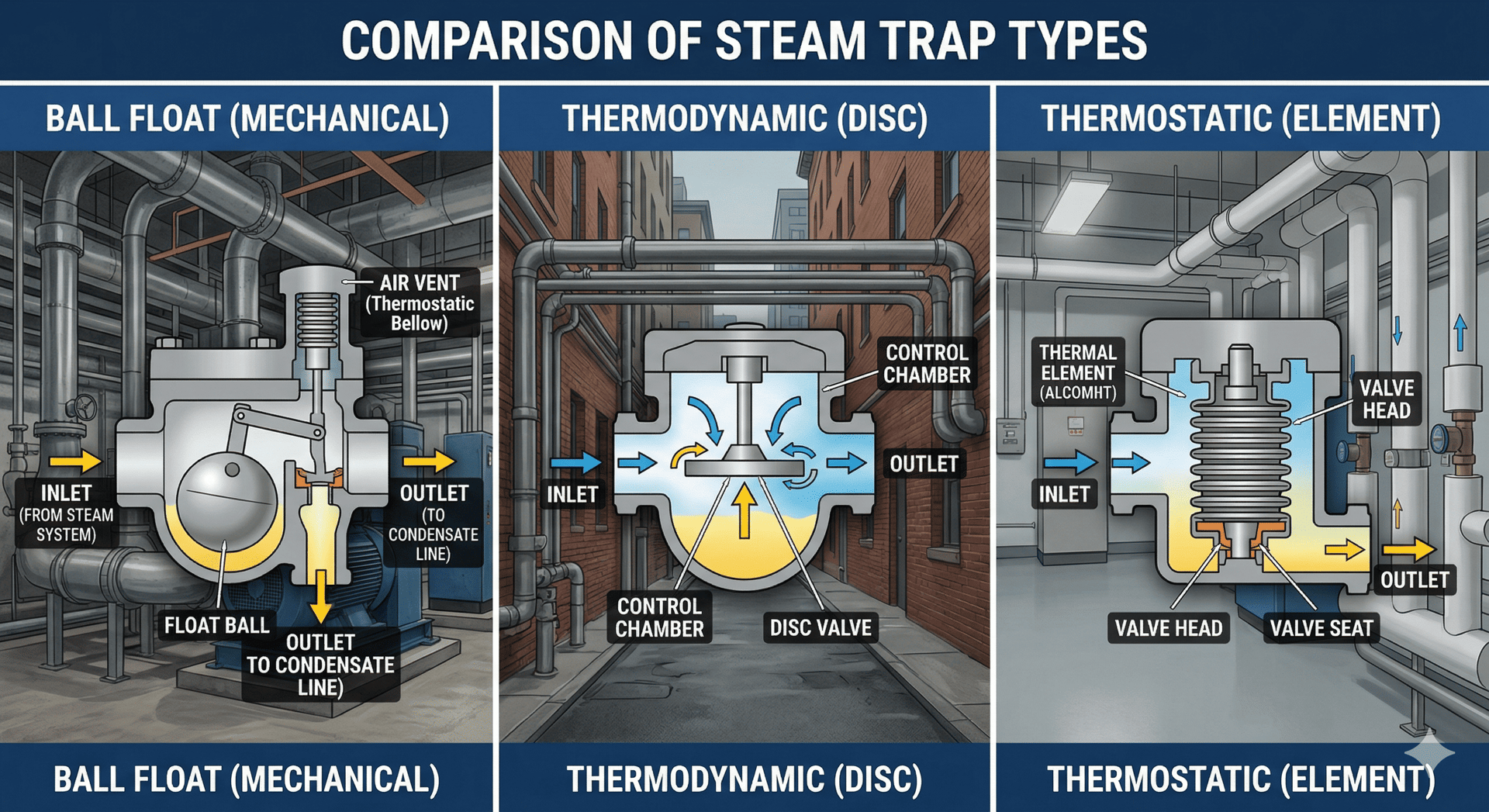

Prinsip Kerja 3 Jenis Steam Trap

Ball Float Steam Trap (Mechanical Type)

Ball float bekerja berdasarkan perbedaan densitas kondensat dan steam. Float stainless steel naik saat kondensat masuk, membuka valve dan membuang kondensat secara continuous. Saat kondensat habis, float turun dan valve menutup otomatis. Tidak ada steam loss karena valve hanya buka saat ada kondensat.

Thermodynamic Steam Trap (Dynamic Type)

Thermodynamic bekerja berdasarkan perbedaan kecepatan dan tekanan antara kondensat dan flash steam. Saat kondensat mengalir, tekanan rendah di atas disc membuat disc terangkat. Flash steam kemudian menekan disc dari atas, menutup valve. Cycling terjadi 30-60 kali per menit — ini NORMAL, bukan tanda rusak!

Thermostatic Steam Trap (Temperature Type)

Thermostatic bekerja berdasarkan perbedaan suhu kondensat dan steam. Bellows atau bimetal expand saat suhu tinggi (steam) dan menutup valve. Saat suhu turun di bawah saturated temperature (kondensat cool down 5-10°C), bellows contract dan valve membuka. Kondensat di-discharge dalam kondisi subcooled.

Comparison Table Lengkap (9 Kriteria)

Kapan Pilih Ball Float Steam Trap?

Pilih ball float kalau:

• Aplikasi: Heat exchanger (shell & tube, plate), sterilizer PKS, digester, drip leg steam header

• Pressure: Low-medium (≤16 bar untuk PN16, ≤40 bar untuk PN40)

• Installation: Indoor, protected area (tidak tahan freeze)

• Requirement: Continuous discharge, zero steam loss, stable operation

Keunggulan:

• Discharge continuous (tidak ada pressure/temperature swing)

• Zero steam loss (valve hanya buka saat ada kondensat)

• Modulating valve (automatic adjust sesuai condensate load)

• Lifetime panjang (float SS304 tahan 10-15 tahun)

Kekurangan:

• Size besar (butuh installation space)

• Harus vertikal atau horizontal sesuai design (tidak fleksibel orientasi)

• Tidak cocok outdoor (freeze risk di musim dingin atau AC zone)

Aplikasi di PKS:

• Sterilizer steam jacket (continuous discharge butuh temperature stabil)

• Digester heating coil (zero steam loss penting untuk efficiency)

• Heat exchanger CPO/RBDPO (continuous operation)

Kapan Pilih Thermodynamic Steam Trap?

Pilih thermodynamic kalau:

• Aplikasi: Main steam line, steam distribution header, outdoor installation, superheated steam, tracer line

• Pressure: Low-high (0-42 bar, paling versatile!)

• Installation: Outdoor, space-constrained, high-vibration area

• Requirement: Compact, low-cost, easy maintenance

Keunggulan:

• Compact design (paling kecil, cocok space terbatas!)

• Outdoor-proof (tahan freeze, tahan weather)

• Cocok superheated steam (no moving parts yang damage)

• Maintenance mudah (hanya inspect disc, no float/bellows)

• Harga murah (most economical untuk high-pressure)

Kekurangan:

• Cycling 30-60×/menit (suara "clicking" normal tapi bisa ganggu di area quiet)

• Minor steam loss saat cycling (acceptable, <5% total capacity)

• Pressure drop lebih tinggi dibanding ball float (0.3-0.5 bar)

Aplikasi di PKS:

• Main steam header 10-15 bar (outdoor piping, high pressure)

• Steam tracing line (compact installation di pipe rack)

• Drip leg outdoor steam line (freeze-resistant)

NOTE PENTING: Cycling 30-60×/menit = NORMAL untuk thermodynamic! Bukan tanda rusak. Jika cycling >100×/menit = overload atau undersized.

Kapan Pilih Thermostatic Steam Trap?

Pilih thermostatic kalau:

• Aplikasi: Low-pressure steam (<10 bar), steam-heated tank, air heater, startup drainage

• Pressure: Low only (≤16 bar, tidak cocok high-pressure)

• Installation: Indoor, slow warm-up equipment

• Requirement: Modulating control, air venting capability

Keunggulan:

• Modulating discharge (sesuai beban, tidak on-off seperti thermo)

• Air venting automatic (bellows tidak close saat ada air/udara)

• Cocok startup drainage (slow warm-up prevent thermal shock)

Kekurangan:

• Subcooling energy loss (kondensat di-discharge 5-10°C di bawah saturated temp)

• Bellows failure common (lifetime 3-5 tahun, expensive replacement)

• Tidak cocok high-pressure atau superheated steam

• Maintenance sulit (bellows tidak bisa di-service, harus ganti total)

Aplikasi di PKS:

• Steam tracing line low-pressure (<5 bar)

• Air heater (AHU, dryer) dengan modulating load

• Startup drainage untuk equipment yang butuh slow warm-up

Decision Tree: Pilih Steam Trap Mana?

Step 1: Cek Pressure

• Pressure >15 bar? → Thermodynamic (atau ball float PN40)

• Pressure ≤15 bar? → Lanjut Step 2

Step 2: Indoor atau Outdoor?

• Outdoor installation? → Thermodynamic (freeze-resistant)

• Indoor? → Lanjut Step 3

Step 3: Aplikasi Apa?

• Heat exchanger / sterilizer / digester? → Ball Float (continuous discharge)

• Main steam line / distribution header? → Thermodynamic (compact, economical)

• Tracer line / air heater low-pressure? → Thermostatic (modulating control)

Step 4: Budget?

• Budget tight + space terbatas? → Thermodynamic (paling murah + compact)

• Budget OK + butuh zero steam loss? → Ball Float (lifetime cost lowest)

Kombinasi Steam Trap di PKS (Best Practice)

Satu pabrik biasanya pakai kombinasi 2-3 jenis steam trap sesuai aplikasi:

Main Steam Header (10-12 bar, outdoor):
→ Thermodynamic steam trap setiap 30-50 meter di drip leg

Sterilizer Steam Jacket:
→ Ball float steam trap PN16 di outlet (continuous discharge, temperature stable)

Digester Heating Coil:
→ Ball float steam trap PN16 (zero steam loss, efficiency maksimal)

Steam Tracing Line (<5 bar):
→ Thermostatic steam trap (modulating control sesuai ambient temperature)

Heat Exchanger CPO/RBDPO:
→ Ball float steam trap PN16/PN40 (continuous operation, zero steam loss)

Contoh PKS kapasitas 60 ton TBS/jam:

• 8 unit thermodynamic di main steam header

• 12 unit ball float di sterilizer (4 sterilizer × 3 trap each)

• 8 unit ball float di digester (4 digester × 2 trap each)

• 20 unit thermostatic di steam tracing

• Total: 48 unit steam trap dengan kombinasi 3 jenis

Maintenance Comparison

Ball Float Steam Trap

Jadwal: Inspect 6 bulan, overhaul 12 bulan
Prosedur: Buka cover, cek float tidak bocor (shake — ada bunyi air = bocor), clean seat dari scale, lapping seat jika aus
Spare Parts: Float SS304, seat, gasket
Lifetime: 10-15 tahun (float SS304 sangat tahan lama)

Thermodynamic Steam Trap

Jadwal: Inspect 6 bulan (visual + sound test)
Prosedur: Buka cap, cek disc tidak aus (thickness <1mm = ganti), bersihkan seat, check gasket
Spare Parts: Disc stainless steel, gasket
Lifetime: 5-8 tahun (disc aus dari cycling)

Thermostatic Steam Trap

Jadwal: Ganti bellows 3-5 tahun (preventive, jangan tunggu rusak!)
Prosedur: Ganti bellows assembly complete (tidak bisa di-service individual)
Spare Parts: Bellows assembly (expensive!)
Lifetime: 3-5 tahun (bellows fatigue failure common)

Kesimpulan Maintenance: Thermodynamic paling mudah, ball float sedang, thermostatic paling sulit dan expensive.

Energy Efficiency Comparison

Ball Float: Zero Steam Loss ✅

Valve hanya buka saat ada kondensat. Saat kondensat habis, valve close sempurna. Tidak ada steam loss di steady-state operation. Paling efficient untuk heat exchanger dan equipment dengan continuous load.

Thermodynamic: Minor Steam Loss (Acceptable)

Saat cycling, ada minor flash steam keluar (~2-5% dari total capacity). Untuk main steam line dengan intermittent load, ini acceptable dan tidak significant. Trade-off untuk compact design dan outdoor capability.

Thermostatic: Subcooling Energy Loss ❌

Kondensat di-discharge 5-10°C di bawah saturated temperature. Artinya ada heat yang terbuang bersama kondensat subcooled. Energy loss bisa 5-10 kJ/kg kondensat. Untuk high condensate load, ini significant loss.

Ranking Energy Efficiency: Ball Float (best) > Thermodynamic (good) > Thermostatic (acceptable untuk low load)

Harga & Total Cost of Ownership (TCO)

Initial Cost

Thermodynamic: Paling murah (Rp 1.5-3 juta untuk DN15-DN25)
Ball Float: Sedang-tinggi (Rp 2-5 juta untuk DN15-DN25)
Thermostatic: Sedang (Rp 2-4 juta untuk DN15-DN25)

Maintenance Cost (10 Tahun)

Thermodynamic: Rp 1-2 juta (ganti disc 2-3× @ Rp 500rb)
Ball Float: Rp 2-3 juta (ganti seat 1-2× @ Rp 1 juta)
Thermostatic: Rp 6-10 juta (ganti bellows 2-3× @ Rp 3 juta each!)

Energy Loss Cost (10 Tahun, asumsi 1 ton kondensat/hari)

Ball Float: Rp 0 (zero steam loss)
Thermodynamic: Rp 5-10 juta (minor flash steam loss)
Thermostatic: Rp 20-40 juta (subcooling loss 5-10°C)

Total Cost of Ownership (10 Tahun)

Ball Float: Rp 2-5 juta (initial) + Rp 2-3 juta (maintenance) = Rp 4-8 juta ✅
Thermodynamic: Rp 1.5-3 juta + Rp 1-2 juta + Rp 5-10 juta = Rp 7.5-15 juta
Thermostatic: Rp 2-4 juta + Rp 6-10 juta + Rp 20-40 juta = Rp 28-54 juta ❌

Kesimpulan TCO: Ball float paling economical untuk heat exchanger continuous operation. Thermodynamic best untuk main line intermittent. Thermostatic paling mahal (bellows + energy loss).

Untuk detail dampak kondensat terhadap energy loss, baca Dampak Kondensat Berlebih di Sistem Uap.

CETO Steam Trap Complete Solution

PT. Mitra Sahabat Engineering menyediakan semua jenis steam trap CETO untuk kebutuhan industri Anda:

CETO Ball Float Steam Trap PN16/PN40
Body cast iron, float SS304, seat SS304. Size ½"-2". Stock ready Medan. Cocok untuk heat exchanger, sterilizer, digester.

CETO Thermodynamic Steam Trap A105 Forged Steel
Body forged steel A105, disc SS410. Size ½"-1½". Compact design untuk main steam line, outdoor installation.

CETO Thermostatic Steam Trap (Available on Request)
Bellows type atau bimetal type. Size ½"-1". Untuk low-pressure steam tracing dan air heater.

Konsultasi Gratis: Tim engineer kami siap membantu pemilihan steam trap yang tepat untuk aplikasi spesifik Anda. Sizing, kombinasi, dan estimasi ROI.

Stock Ready Medan: Delivery 1-3 hari kerja Sumatra Utara.

Untuk pembelian, lihat JUAL Ball Float Steam Trap PN16 MEDAN.

Konsultasi & Pemesanan

Tidak yakin steam trap mana yang tepat untuk sistem Anda? Tim kami siap membantu analisis aplikasi dan rekomendasi steam trap terbaik.

📱 WhatsApp: +62 812-8530-8088

☎️ Telepon: +62 61 420-85666
📧 Email: sales@mitrasahabat.co.id
🌐 Website: www.mitrasahabat.co.id

📍 Lokasi: Komp. Makro Bisnis Center D-11, Medan Sunggal, Sumatera Utara
⏰ Jam Operasional: Senin–Jumat 09:00–17:00 | Sabtu 09:00–12:00

FAQ

Q: Apakah bisa pakai thermodynamic steam trap untuk heat exchanger?
A: Bisa, tapi tidak optimal. Thermodynamic cycling 30-60×/menit bisa menyebabkan temperature swing di heat exchanger. Untuk heat exchanger, ball float lebih baik (continuous discharge, temperature stable).

Q: Mengapa thermodynamic steam trap bunyi "clicking" terus?
A: Itu normal! Cycling 30-60×/menit adalah cara kerja thermodynamic steam trap. Bukan tanda rusak. Jika cycling >100×/menit atau tidak cycling sama sekali, baru ada masalah (overload atau stuck).

Q: Berapa lifetime bellows di thermostatic steam trap?
A: 3-5 tahun dalam operasi normal. Bellows mengalami fatigue dari expand-contract berulang. Ganti bellows preventive setiap 3-5 tahun, jangan tunggu failure (bisa menyebabkan steam loss besar).

Q: Apakah ball float steam trap bisa dipasang horizontal?
A: Tergantung design. Ada ball float untuk horizontal installation (float horizontal movement) dan ada untuk vertical (float vertical movement). Check datasheet atau marking di body valve.
