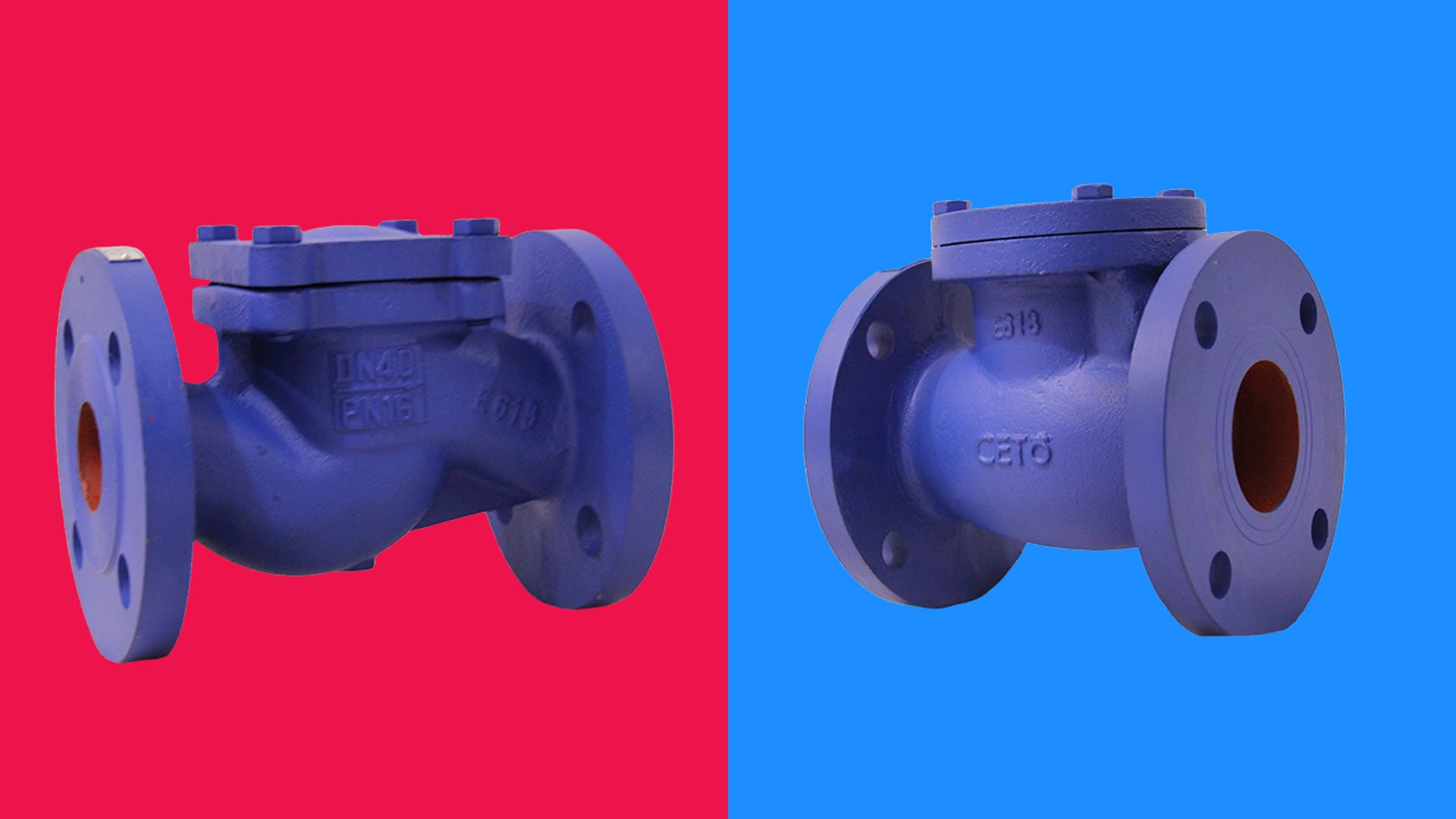

Perbedaan Lift Check Valve vs Swing Check Valve: Panduan Lengkap Memilih

Apa Itu Check Valve dan Fungsinya?

Check valve (katup satu arah) adalah komponen kritis dalam sistem perpipaan yang berfungsi mencegah aliran balik (backflow) fluida. Valve ini bekerja secara otomatis tanpa memerlukan operator atau aktuator eksternal.

Fungsi Utama Check Valve

• Mencegah backflow yang dapat merusak pompa dan sistem

• Melindungi peralatan dari aliran balik bertekanan

• Menjaga efisiensi sistem dengan aliran searah

• Menghindari kontaminasi pada sistem air bersih

• Mengurangi water hammer pada sistem tertentu

Dua tipe check valve yang paling umum digunakan adalah lift check valve dan swing check valve. Memahami perbedaan keduanya sangat penting untuk pemilihan yang tepat.

Perbedaan Desain: Lift Check Valve vs Swing Check Valve

Lift Check Valve (Katup Periksa Angkat)

Prinsip Kerja: Disc bergerak vertikal (naik-turun) mengikuti tekanan aliran fluida.

Komponen Utama:

• Disc/Piston - Elemen penutup berbentuk silinder atau kerucut

• Guide - Pemandu gerakan disc agar tetap vertikal

• Seat - Area sealing pada body

• Spring (optional) - Membantu penutupan cepat

Cara Kerja:

1. Saat ada aliran maju → tekanan mengangkat disc dari seat

2. Disc naik vertikal sepanjang guide

3. Aliran melewati celah antara disc dan body

4. Saat aliran berhenti → disc turun kembali ke seat (gravitasi + spring)

5. Backflow terblokir oleh disc yang menutup rapat

Karakteristik Aliran:

• Jalur aliran membentuk Z-path (seperti globe valve)

• Pressure drop lebih tinggi dibanding swing check

• Flow area lebih sempit

Swing Check Valve (Katup Periksa Ayun)

Prinsip Kerja: Disc berbentuk flap yang berayun (swing) pada hinge/pin.

Komponen Utama:

• Disc/Flap - Elemen penutup berbentuk cakram

• Hinge Pin - Poros tempat disc berayun

• Arm - Penghubung disc dengan hinge

• Seat - Area sealing berbentuk cincin

Cara Kerja:

1. Saat ada aliran maju → tekanan membuka disc dengan cara berayun

2. Disc membuka hingga 60-80° (tergantung desain)

3. Aliran melewati area yang lebih luas

4. Saat aliran berhenti → disc berayun kembali menutup seat

5. Backflow tertahan oleh disc yang menutup

Karakteristik Aliran:

• Jalur aliran lebih lurus dan lebar

• Pressure drop minimal

• Full bore design possible

Perbandingan Teknis Lengkap

Aspek Lift Check Valve Swing Check Valve Gerakan Disc Vertikal (naik-turun) Rotasi (berayun) Jalur Aliran Z-path (berbelok) Straight-through Pressure Drop Tinggi (∆P ~2-3 psi) Rendah (∆P ~0.5-1 psi) Flow Area Terbatas Lebih luas Respons Penutupan Cepat Lebih lambat Size Range ½" - 8" (optimal) 2" - 48" (optimal) Orientasi Horizontal (optimal) Horizontal/Vertical Minimum Flow Diperlukan untuk lift disc Diperlukan untuk buka penuh Noise Level Rendah-sedang Rendah Maintenance Lebih sering Less frequent Harga Sedang Sedang-tinggi

Kelebihan dan Kekurangan

Kelebihan Lift Check Valve

• Respons penutupan cepat - Ideal untuk sistem dengan tekanan fluktuatif

• Sealing yang baik - Metal-to-metal atau soft seat yang presisi

• Kompak - Ukuran lebih kecil untuk rating yang sama

• Dapat dilengkapi spring - Memastikan penutupan positif

• Cocok untuk tekanan tinggi - Desain kuat menahan pressure surge

• Minim slamming - Dengan spring-assisted closing

Kekurangan Lift Check Valve

• Pressure drop tinggi - Jalur aliran berbelok

• Terbatas pada size kecil - Optimal hingga 8"

• Harus horizontal - Instalasi vertikal tidak direkomendasikan

• Minimum flow requirement - Perlu aliran cukup untuk angkat disc

• Prone to clogging - Pada fluida kotor atau viscous

Kelebihan Swing Check Valve

• Pressure drop minimal - Jalur aliran lurus

• Cocok untuk flow besar - Full bore design

• Size besar tersedia - Hingga 48" atau lebih

• Instalasi fleksibel - Horizontal atau vertikal

• Reliable untuk clean fluid - Minim maintenance

• Smooth operation - Pembukaan/penutupan halus

Kekurangan Swing Check Valve

• Slamming risk - Pada kondisi flow tidak stabil

• Water hammer potential - Jika penutupan terlalu lambat

• Memerlukan space - Untuk swing arm

• Minimum velocity required - Agar disc buka penuh

• Tidak cocok untuk pulsating flow - Risiko chattering

Ketahanan terhadap Water Hammer

Water hammer adalah fenomena pressure surge yang terjadi saat aliran berhenti mendadak.

Lift Check Valve

Lebih tahan water hammer

• Penutupan cepat mengurangi backflow velocity

• Spring-assisted design meminimalkan disc travel

• Disc ringan dengan inertia rendah

Rekomendasi: Sistem pump dengan start-stop frequent, reciprocating compressor discharge

Swing Check Valve

Berpotensi water hammer

• Disc berat dengan inertia tinggi

• Penutupan lambat membiarkan backflow momentum

• Slamming disc dapat merusak seat

Solusi:

• Gunakan slow-closing check valve

• Install dashpot atau hydraulic damper

• Pilih spring-loaded swing check

Aplikasi yang Tepat untuk Setiap Tipe

Kapan Menggunakan Lift Check Valve?

Cocok untuk:

• Sistem air bertekanan menengah (PN16-PN40)

• Jalur utilitas industri dengan flow terkontrol

• Sistem kontrol level dan proses presisi

• Instalasi horizontal dengan space terbatas

• Aplikasi dengan start-stop frequent

• Steam condensate line

• High-pressure hydrocarbon service

Industri yang Menggunakan:

• Boiler feedwater system

• Chemical injection line

• Pharmaceutical process

• Clean water distribution

• Compressed air system

Kapan Menggunakan Swing Check Valve?

Cocok untuk:

• Pipa diameter besar (>4")

• Sistem pompa dengan flow rate tinggi

• Water treatment & wastewater

• Fire protection system

• Cooling water circulation

• HVAC chilled water

• Oil & gas pipeline

Industri yang Menggunakan:

• Water & wastewater treatment

• Power generation (cooling water)

• Municipal water supply

• Irrigation system

• Marine & offshore

Tabel Pemilihan Check Valve Berdasarkan Kondisi

Pertimbangan Pemilihan Check Valve

1. Flow Rate dan Velocity

Lift Check Valve:

• Minimum velocity: 1.5-2.5 ft/s (0.5-0.8 m/s)

• Optimal velocity: 3-10 ft/s (1-3 m/s)

• Maximum velocity: 15 ft/s (4.5 m/s)

Swing Check Valve:

• Minimum velocity: 2-4 ft/s (0.6-1.2 m/s) untuk full opening

• Optimal velocity: 5-15 ft/s (1.5-4.5 m/s)

• Maximum velocity: 20 ft/s (6 m/s)

Rule of thumb: Jika flow velocity <2 ft/s, pertimbangkan spring-loaded check valve.

2. Pressure Drop Budget

Sistem dengan tight ∆P budget:

• Gunakan swing check valve - ∆P hanya 0.5-1 psi

• Full bore design mengurangi resistance

Sistem dengan ∆P fleksibel:

• Lift check valve acceptable - ∆P 2-3 psi masih OK

• Fokus pada respons dan reliability

3. Space Availability

Limited space (compact installation):

• Lift check valve - Dimensi lebih pendek

• Wafer atau flanged design

Adequate space:

• Swing check valve - Memerlukan clearance untuk swing arm

• Perhatikan face-to-face dimension

4. Maintenance Accessibility

Frequent maintenance:

• Swing check valve - Easier to inspect dan repair

• Disc dapat di-relap atau replaced

Minimal maintenance:

• Lift check valve dengan spring - Self-seating, less wear

• Sealed design mengurangi exposure

Varian Check Valve Lainnya

1. Dual Plate Check Valve (Wafer Check)

Desain:

• Dua disc setengah lingkaran yang terbuka seperti kupu-kupu

• Spring-loaded untuk penutupan cepat

Keunggulan:

• Compact (short face-to-face)

• Low pressure drop

• Quick closing (mengurangi water hammer)

Aplikasi: Alternative untuk swing check pada large diameter dengan space limited

2. Tilting Disc Check Valve

Desain:

• Disc miring pada hinge offset dari centerline

• Hybrid antara lift dan swing

Keunggulan:

• Lower ∆P dibanding lift check

• Faster closing dibanding swing check

• Cocok untuk medium-large pipe

3. Ball Check Valve

Desain:

• Ball yang bergerak naik-turun dalam cage

Keunggulan:

• Omnidirectional installation

• Self-cleaning

• Good for viscous fluid

Aplikasi: Sump pump, slurry, sewage

4. Foot Valve

Desain:

• Check valve dengan strainer terintegrasi

• Dipasang di ujung suction pipe

Aplikasi: Pump priming, suction line protection

FAQ - Pertanyaan Umum

Q: Apakah check valve bisa dipasang vertikal?

A: Tergantung tipe:

• Lift check valve: Hanya vertikal upward flow (flow dari bawah ke atas)

• Swing check valve: Bisa horizontal atau vertikal (cek orientation marking)

• Dual plate check: Bisa semua orientasi

Q: Kenapa check valve saya berisik (chattering)?

A: Penyebab chattering:

• Flow velocity terlalu rendah (disc tidak buka penuh)

• Pulsating flow dari reciprocating pump

• Turbulent flow

• Worn disc atau seat

Solusi:

• Increase flow rate atau downsize valve

• Install pulsation dampener

• Ganti dengan spring-loaded check

• Replace worn parts

Q: Bagaimana cara mengurangi water hammer pada swing check valve?

A: Cara mengatasi:

1. Gunakan slow-closing swing check valve

2. Install dashpot atau weight-loaded arm

3. Tambahkan air cushion pada upstream

4. Consider dual plate check valve

5. Install surge tank atau accumulator

Q: Berapa sering check valve perlu di-maintenance?

A:

• Lift check valve: Setiap 6-12 bulan (inspect spring & guide)

• Swing check valve: Setiap 12-24 bulan (check hinge & seat)

• Untuk service kotor: Lebih sering (3-6 bulan)

Q: Apakah check valve perlu bypass?

A: Ya, untuk:

• Sistem yang perlu diisolasi

• Memfasilitasi maintenance tanpa drain system

• Allow controlled backflow saat startup

• System yang memerlukan flow equalization

Q: Material apa yang paling cocok untuk check valve?

A: Tergantung fluida:

• Cast iron: Air, wastewater (ekonomis)

• Cast steel: Oil, gas, high pressure

• Stainless steel 304: Water, food, chemical ringan

• Stainless steel 316: Seawater, chemical agresif

• Bronze: Marine, low-medium pressure water

Kesimpulan: Lift vs Swing Check Valve, Mana yang Lebih Baik?

Tidak ada jawaban mutlak. Pemilihan check valve yang tepat harus berdasarkan:

Pilih Lift Check Valve jika:

• Pipe size kecil (≤4")

• Sistem sensitif terhadap backflow

• Perlu respons penutupan cepat

• Tekanan fluktuatif atau pulsating

• Risiko water hammer tinggi

• Space installation terbatas

Contoh aplikasi: Boiler feedwater, steam condensate, chemical injection, pump discharge (small size)

Pilih Swing Check Valve jika:

• Pipe size besar (≥4")

• Flow rate besar dan stabil

• Pressure drop harus minimal

• Sistem continuous operation

• Clean fluid service

• Budget ∆P sangat ketat

Contoh aplikasi: Water distribution, cooling water, fire protection, wastewater, large pump discharge

Pertimbangan Hybrid:

Untuk kondisi khusus, pertimbangkan:

• Dual plate check valve - Compromise terbaik antara compact size dan low ∆P

• Spring-loaded swing check - Mengatasi slow closing issue

• Tilting disc check - Medium pressure drop dengan faster response

Rekomendasi Produk: CETO Check Valve

PT. Mitra Sahabat Engineering menyediakan CETO Check Valve dengan berbagai tipe:

CETO Lift Check Valve

• Material: Cast Iron, Cast Steel, Stainless Steel

• Rating: Class 150-600, PN16-PN40

• Size: ½" - 4"

• Standard: API 602, ASME B16.34

CETO Swing Check Valve

• Material: Cast Iron, Ductile Iron, Cast Steel

• Rating: JIS 10K, PN16, Class 150

• Size: 2" - 12"

• Standard: API 6D, JIS B2031

Keunggulan CETO:

• Material certificate (MTR) tersedia

• Pressure test certificate included

• Competitive pricing

• Stock ready untuk common size

• After-sales support

Hubungi Kami untuk Konsultasi Gratis

Masih bingung memilih check valve yang tepat untuk sistem Anda?

Tim technical PT. Mitra Sahabat Engineering siap membantu:

• Konsultasi valve selection - Gratis, no obligation

• Technical calculation - Flow, ∆P, sizing

• Material recommendation - Sesuai fluida dan kondisi

• Quotation competitive - Best price dengan quality terjamin

📱 WhatsApp: +62 812-8530-8088

☎️ Telepon: +62 61 420-85666

📧 Email: sales@mitrasahabat.co.id

🌐 Website: www.mitrasahabat.co.id

📍 Alamat: Komp. Makro Bisnis Center D-11 Medan Sunggal, Sumatera Utara

Jam Operasional: Senin - Jumat: 09:00 - 17:00 WIB Sabtu: 09:00 - 12:00 WIB

Investasi pada check valve yang tepat = Perlindungan sistem jangka panjang

Jangan biarkan backflow merusak pompa dan sistem Anda. Pilih check valve yang sesuai dengan kebutuhan aplikasi, bukan sekadar yang paling murah atau populer.

• https://www.mitrasahabat.co.id/ceto-swing-check-valve-jis-10k-solusi-andal-untuk-sistem-pipa-industri

• https://www.mitrasahabat.co.id/ceto-lift-check-valve-pn16-valve-anti-balik-terbaik-untuk-sistem-industri

• https://www.mitrasahabat.co.id/tanda-check-valve-rusak-dan-cara-mengatasinya

Keywords: perbedaan lift check valve dan swing check valve, lift vs swing check valve, cara memilih check valve, aplikasi check valve, kelebihan lift check valve, kelebihan swing check valve, harga check valve, check valve industri, fungsi check valve, water hammer check valve, backflow prevention

Copyright © 2025 PT. Mitra Sahabat Engineering Distributor Valve Industri Terpercaya di Indonesia

Read also
