Butterfly Valve PN16 untuk HVAC & Chilled Water Sizing Guide & Comparison

Kata Kunci Utama: butterfly valve PN16 HVAC, butterfly valve chilled water, valve untuk AHU FCU Kata Kunci Turunan: butterfly vs ball valve HVAC, chilled water valve sizing, pressure drop butterfly valve, EPDM seat chilled water, valve untuk cooling tower

Butterfly Valve PN16 untuk HVAC Low Pressure Drop = Hemat Energi

Butterfly valve adalah pilihan #1 untuk HVAC chilled water karena pressure drop rendah (±0.2–0.5 psi) vs ball valve (±2–3 psi) atau gate valve (±1–2 psi). Low ΔP = pompa kerja ringan = hemat listrik. Untuk sistem HVAC gedung yang running 24/7, pressure drop difference langsung impact ke biaya operasional tahunan.

Spesifikasi Butterfly Valve PN16 untuk HVAC

CRITICAL: Untuk chilled water, disc MUST be SS304 (bukan cast iron) — prevent korosi dari condensation.

Butterfly vs Ball vs Gate Valve untuk HVAC Kapan Pilih Mana?

Buyer HVAC sering bingung: butterfly, ball, atau gate valve? Berikut comparison untuk chilled water system:

Kapan Pilih Butterfly Valve untuk HVAC?

• Chilled water AHU/FCU — low ΔP + throttling capability

• Balancing valve — adjust flow per zone

• Cooling tower lines — large bore, low cost

• Space limited — wafer type compact

• Budget tight — paling ekonomis untuk DN 50–300

Kapan Pilih Ball Valve?

• Isolasi saja (on/off) — bukan untuk throttling

• Full bore flow critical (tapi butterfly sudah low ΔP)

Kapan Pilih Gate Valve?

• Main isolation — jarang operate

• Large bore (DN > 300mm) — tapi mahal

Kesimpulan: Untuk HVAC chilled water, butterfly valve adalah pilihan optimal — low ΔP, throttling capable, compact, ekonomis.

HVAC Chilled Water System Diagram

Butterfly valve locations:

1. AHU inlet — control flow to each Air Handling Unit

2. FCU inlet — control flow to each Fan Coil Unit (per zone/room)

3. Balancing valve — adjust flow distribution

4. Cooling tower — isolasi atau flow control

Sizing Butterfly Valve untuk Chilled Water

Formula Simplified

Flow (GPM) = Cooling Load (Ton) × 24 / ΔT (°F) Typical chilled water: ΔT = 10°F (5.5°C) → 1 Ton ≈ 2.4 GPM Valve size: Velocity 5–10 ft/s recommended

Quick Reference Table

Note: Sizing di atas adalah simplified — untuk actual sizing, consult HVAC engineer dengan full system calculation.

Pressure Drop Calculation Energy Saving

Example Comparison

Gedung 20 lantai, total cooling load 500 Ton:

• Flow rate: 1200 GPM

• Valve size: DN 250 (10")

• Jumlah valve: 20 units (AHU + FCU)

Energy saving butterfly vs ball valve: Rp 300 juta/tahun!

*Assumptions: Electricity Rp 1500/kWh, 8760 hours/year, pump efficiency 75%.

Kesimpulan: Untuk large HVAC systems, butterfly valve pressure drop advantage translate ke massive energy savings.

Aplikasi Butterfly Valve PN16 di HVAC

Troubleshooting Butterfly Valve HVAC

FAQ — Pertanyaan Umum

Q: Kenapa butterfly valve lebih hemat energi untuk HVAC?

A: Pressure drop rendah (0.2–0.5 psi) vs ball valve (2–3 psi) atau gate valve (1–2 psi). Untuk chilled water system 24/7, low ΔP = pompa kerja ringan = konsumsi listrik turun. Example: gedung 500 Ton bisa hemat Rp 300 juta/tahun pakai butterfly vs ball valve.

Q: Butterfly valve atau ball valve untuk AHU chilled water?

A: Butterfly valve. Ball valve untuk isolasi on/off saja (pressure drop tinggi, tidak untuk throttling). Butterfly valve: (1) low ΔP, (2) throttling capable (adjust flow 10–90%), (3) compact, (4) ekonomis. Ball valve hanya untuk isolasi, bukan flow control.

Q: Apakah butterfly valve bisa untuk throttling di HVAC?

A: Ya, butterfly valve excellent untuk throttling di HVAC (10–90% opening). Tapi jangan throttle < 30% opening — cause cavitation dan seat wear. Kalau butuh throttle < 30%, valve too large — downsize.

Q: Berapa pressure drop butterfly valve vs gate valve?

A: Butterfly: 0.2–0.5 psi (fully open). Gate: 1–2 psi. Butterfly 3–5× lebih rendah. Tapi gate valve untuk isolasi (jarang operate), butterfly untuk balancing dan flow control (frequent operation).

Q: Apakah EPDM seat cocok untuk chilled water?

A: Ya, sangat cocok. EPDM temperature range -10°C to +120°C — chilled water typically 5–15°C ✓. EPDM juga water resistant dan economical. Untuk hot water (60–80°C), EPDM masih OK. Untuk > 100°C, upgrade ke PTFE atau metal seat.

Q: Butterfly valve wafer, lug, atau flanged untuk HVAC?

A: Wafer type paling common untuk HVAC — compact, ekonomis, install between flanges. Lug type kalau butuh remove downstream pipe (downstream flange bisa lepas). Flanged untuk isolation critical (dead-end service). Untuk typical AHU/FCU, wafer recommended.

Konsultasi & Pembelian

Butuh butterfly valve PN16 untuk HVAC chilled water system?

📱 WhatsApp: +62 812-8530-8088

☎️ Telepon: +62 61 420-85666

📧 Email: sales@mitrasahabat.co.id

🌐 Website: www.mitrasahabat.co.id

📍 Lokasi: Komp. Makro Bisnis Center D-11, Medan Sunggal, Sumatera Utara

⏰ Jam Operasional: Senin–Jumat 09:00–17:00 | Sabtu 09:00–12:00

Produk Butterfly Valve untuk HVAC

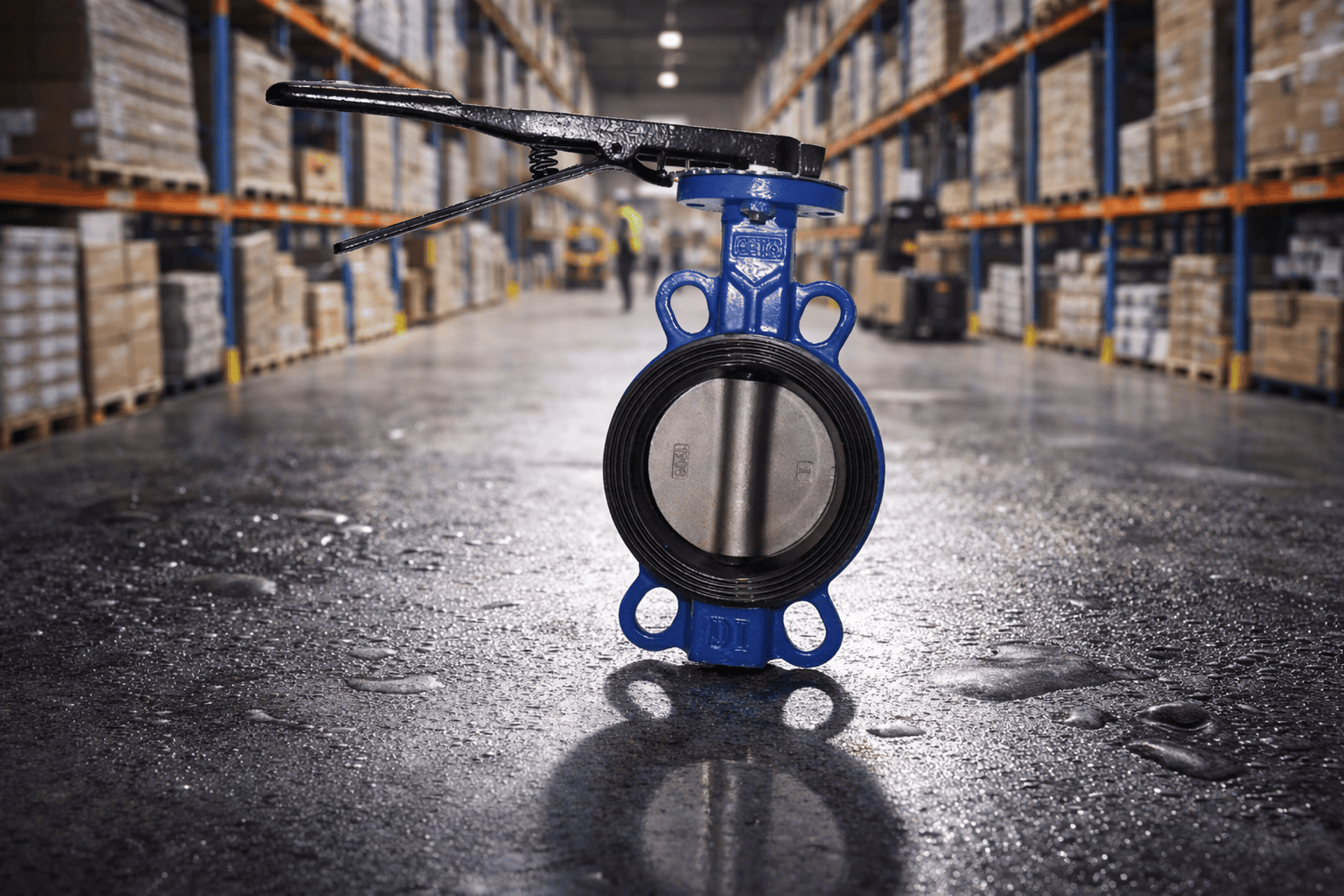

• Butterfly Valve PN16 Wafer Type — AHU, FCU (compact)

• Butterfly Valve PN16 Lug Type — Balancing valve (versatile)

• Butterfly Valve PN16 Flanged — Cooling tower, chiller (isolation)

• Material: Disc SS304 + Seat EPDM (standard HVAC)

• Size: DN 50 – DN 300 (2" – 12")

• Actuator: Manual, electric, pneumatic — untuk automation
