Butterfly Valve PN16 untuk Water Treatment & Wastewater

Butterfly valve PN16 adalah pilihan #1 untuk WTP (Water Treatment Plant) dan WWTP (Wastewater Treatment Plant) di Indonesia. Kenapa? Diameter besar, harga ekonomis, pressure drop rendah — cocok untuk sistem air yang butuh flow rate tinggi dengan budget yang masuk akal.

Kenapa Butterfly Valve, Bukan Gate atau Globe?

Ini pertanyaan pertama dari engineer WTP/WWTP. Berikut perbandingan:

Kapan Pilih Butterfly Valve di WTP/WWTP?

• ✅ Main distribution line — diameter besar, butuh flow rate tinggi

• ✅ Inlet/outlet — on/off cepat

• ✅ Clarifier, aerator — isolasi dan flow control ringan

• ✅ Budget tight — butterfly valve 40–60% lebih murah dari gate valve untuk size besar

Kesimpulan: Untuk DN > 200mm di WTP/WWTP, butterfly valve adalah pilihan paling ekonomis.

Lokasi Aplikasi Butterfly Valve di WTP & WWTP

Typical WTP Process Flow

Typical WWTP Process Flow

Tabel Aplikasi Spesifik per Lokasi

Material Requirements untuk WTP/WWTP

1. Body: Ductile Iron (DI) dengan Epoxy Coating

Ductile iron lebih baik dari cast iron karena:

• Tensile strength lebih tinggi (400–500 MPa vs 250 MPa)

• Ductility lebih baik (tidak brittle)

• Impact resistance lebih tinggi

Plus epoxy coating inside/outside untuk:

• Tahan klorin (WTP)

• Tahan H₂S dan asam (WWTP)

• Cegah korosi dari kelembapan

2. Seat: EPDM (Ethylene Propylene Diene Monomer)

EPDM adalah seat standard untuk WTP/WWTP karena:

Kesimpulan: EPDM adalah best choice untuk WTP/WWTP.

3. Disc: SS304 atau Ductile Iron + Coating

• SS304 — untuk raw water atau potable water (food-grade)

• DI + epoxy — untuk wastewater atau budget tight

Sizing Guide Butterfly Valve untuk WTP/WWTP

Formula Dasar

Flow Rate (Q) = Velocity (V) × Pipe Area (A)

Q = V × π × (D/2)²

Where: Q = Flow rate (m³/h atau L/s) V = Velocity (m/s) D = Pipe diameter (m)

Velocity Recommendations

Example Sizing

Project: WTP capacity 500 L/s, main distribution line, velocity target 2.5 m/s

Q = 500 L/s = 0.5 m³/s

V = 2.5 m/s

A = Q / V = 0.5 / 2.5 = 0.2 m²

D = √(4A / π) = √(4 × 0.2 / 3.14) = √0.255 = 0.505 m = 505 mm

Pilih: DN 500 (20 inch) butterfly valve PN16

Quick Reference Table

Troubleshooting Butterfly Valve di WTP/WWTP

FAQ — Pertanyaan Umum

Q: Apakah butterfly valve cocok untuk sludge line di WWTP?

A: Ya, cocok. Tapi pastikan: (1) EPDM seat (tahan H₂S dan asam), (2) Velocity low (0.8–1.5 m/s) untuk prevent settling, (3) Lug type untuk memudahkan maintenance tanpa drain seluruh line.

Q: Berapa umur pakai seat EPDM di WTP dengan klorinasi?

A: Tergantung konsentrasi chlorine. Untuk 1–2 ppm chlorine (typical potable water): 5–7 tahun. Untuk > 5 ppm (high chlorination): 3–5 tahun. Ganti seat kalau sudah hardening atau ada crack.

Q: Butterfly valve atau gate valve untuk main distribution line DN 600?

A: Butterfly valve. Gate valve DN 600 harganya 2–3× lipat dari butterfly valve. Pressure drop butterfly valve di fully open hanya sedikit lebih tinggi dari gate valve (negligible untuk WTP/WWTP). Benefit cost sangat jelas.

Q: Apa perbedaan wafer, lug, dan flanged butterfly valve?

A: Wafer: terjepit di antara 2 flange — paling murah, tidak bisa lepas satu sisi. Lug: punya lubang bolt di body — bisa lepas downstream tanpa drain upstream. Flanged: full flange di body — paling mahal, cocok untuk dead-end line. Untuk WTP/WWTP, lug type paling praktis untuk maintenance.

Q: Apakah butterfly valve PN16 cukup untuk WTP?

A: Ya, sangat cukup. Pressure di WTP jarang > 10 bar. PN16 (16 bar) memberikan safety margin 60%. PN10 juga bisa, tapi PN16 adalah standar proyek di Indonesia jadi spare part lebih mudah.

Q: Butterfly valve perlu actuator atau manual handle cukup?

A: Tergantung frekuensi operasi. Manual handle: untuk valve yang jarang operate (isolasi). Gearbox: untuk DN > 300mm (manual handle terlalu berat). Electric actuator: untuk remote control atau SCADA integration. Pneumatic actuator: untuk emergency shut-off atau high cycle operation.

Konsultasi & Pembelian

Butuh butterfly valve PN16 untuk proyek WTP/WWTP Anda?

📱 WhatsApp: +62 812-8530-8088

☎️ Telepon: +62 61 420-85666

📧 Email: sales@mitrasahabat.co.id

🌐 Website: www.mitrasahabat.co.id

📍 Lokasi: Komp. Makro Bisnis Center D-11, Medan Sunggal, Sumatera Utara

⏰ Jam Operasional: Senin–Jumat 09:00–17:00 | Sabtu 09:00–12:00

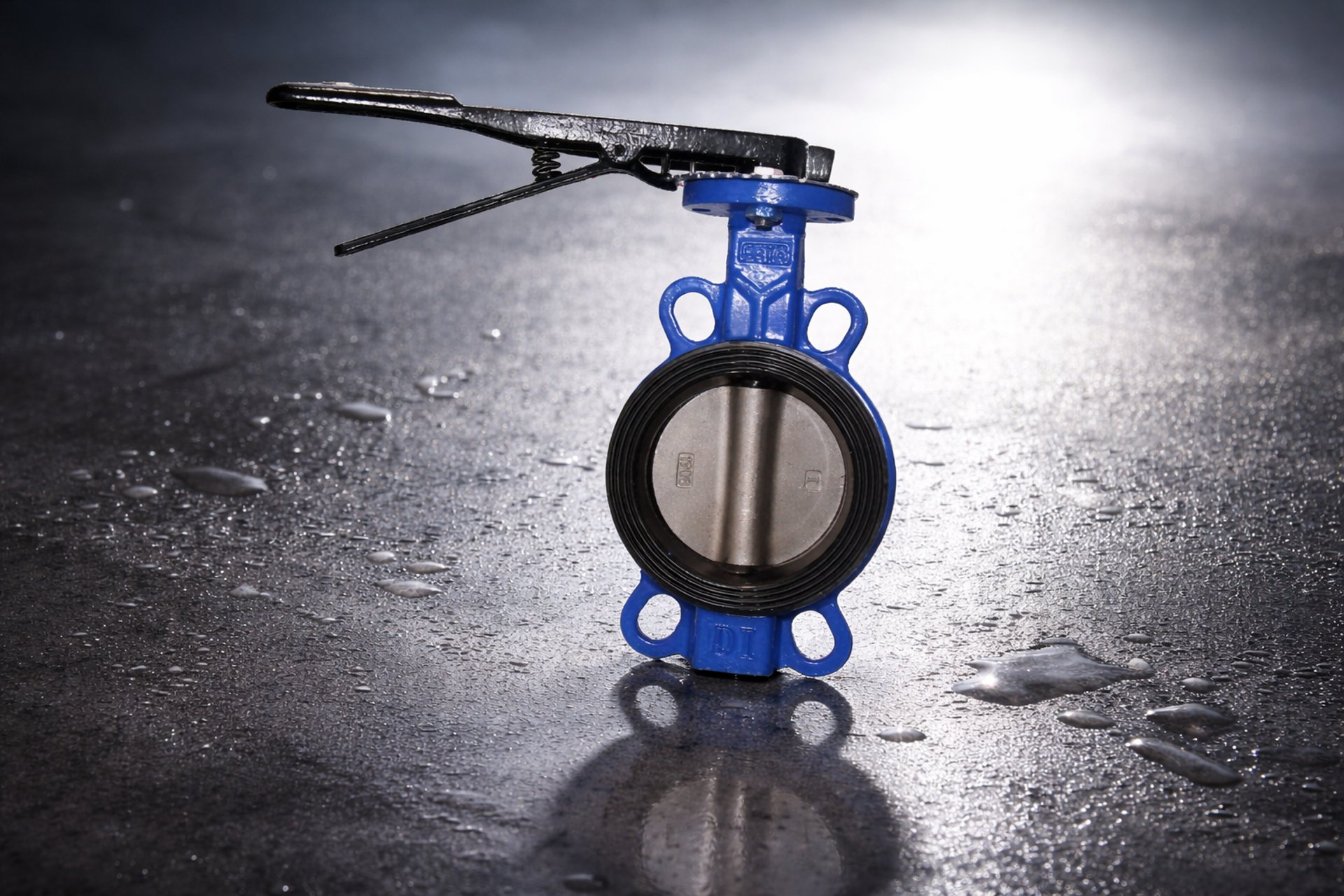

Produk CETO Butterfly Valve untuk WTP/WWTP

• CETO Butterfly Valve PN10 — untuk low-pressure applications

• CETO Butterfly Valve PN16 — standar WTP/WWTP Indonesia

• CETO Butterfly Valve PN25 — untuk high-pressure atau pump discharge

• Material: Ductile iron body, EPDM seat, SS304 disc

• Coating: Epoxy inside/outside

• Tipe: Wafer, Lug, Flanged

• Operasi: Manual, Gearbox, Electric/Pneumatic actuator ready
