Mengapa Butterfly Valve PN16 Ideal untuk Water Treatment Plant?

Water treatment plant (WTP) dan wastewater treatment plant (WWTP) memerlukan valve yang andal untuk mengontrol aliran air bersih maupun air limbah. Butterfly valve PN16 adalah pilihan terbaik karena mampu menangani tekanan hingga 10 bar, memiliki pressure drop rendah, dan ekonomis untuk large bore (4"-12").

Spesifikasi Butterfly Valve PN16 untuk WTP/WWTP

Body Material: Ductile iron GGG40 (tahan korosi air)
Disc Material: Stainless steel SS304 (food-grade, anti-karat)
Seat Material: EPDM (cocok untuk air bersih, tahan suhu -10°C hingga 80°C)
Pressure Rating: PN16 (16 bar nominal, aman untuk operasi 10 bar)
Size Range: 4" hingga 12" (DN100 - DN300)
Connection Type: Wafer type atau lug type (flange PN16)
Temperature Range: -10°C hingga 80°C (water service)

Untuk detail spesifikasi lengkap, kunjungi halaman produk CETO Butterfly Valve PN16.

Aplikasi Butterfly Valve PN16 di WTP/WWTP

1. Inlet Line (Raw Water Intake)

Butterfly valve PN16 digunakan di inlet line untuk mengontrol aliran air baku dari sumber (sungai, danau, atau groundwater) menuju bak sedimentasi. Size 8"-12" dengan wafer type installation.

2. Outlet Line (Treated Water Distribution)

Di outlet line, butterfly valve mengatur distribusi air bersih hasil treatment ke reservoir atau jaringan distribusi. Seat EPDM memastikan zero leakage untuk air minum.

3. Backwash Line (Filter Cleaning)

Pada sistem filter (sand filter, carbon filter), butterfly valve membuka-tutup aliran backwash untuk membersihkan media filter. Operasi high cycle (buka-tutup sering) cocok untuk butterfly valve karena quarter-turn (90°) cepat.

4. Chemical Dosing & Mixing Tank

Butterfly valve PN16 size kecil (4"-6") digunakan di jalur chemical dosing (chlorine, alum, polymer) dan inlet/outlet mixing tank.

5. Sludge Line (WWTP)

Di WWTP, butterfly valve digunakan di sludge line (jalur lumpur) untuk isolasi ke thickener, digester, atau dewatering unit. Body ductile iron tahan abrasi lumpur.

Baca juga: Perbedaan Butterfly Valve PN10 vs PN16 vs PN25 untuk memilih rating yang tepat.

Instalasi Butterfly Valve PN16 di Water Treatment Plant

Persiapan Instalasi

Pastikan flange di pipa adalah PN16 standard (bolt hole pattern sesuai EN 1092-1). Bersihkan permukaan flange dari karat, kotoran, atau sisa gasket lama.

Langkah Instalasi Wafer Type

Butterfly valve wafer type dipasang di antara dua flange. Masukkan valve, pasang gasket NBR atau EPDM di kedua sisi, lalu kencangkan bolt dengan torque 50-70 Nm (cross pattern). Pastikan disc valve dalam posisi terbuka penuh (90°) saat instalasi agar tidak terjepit bolt.

Orientasi Pemasangan

Butterfly valve bisa dipasang horizontal atau vertikal. Untuk aplikasi sludge atau air keruh, hindari instalasi horizontal karena endapan bisa menumpuk di bawah disc. Lebih baik vertikal dengan flow dari bawah ke atas.

Clearance untuk Handle/Actuator

Pastikan ada clearance minimal 300 mm di sekitar valve untuk operasi handle manual atau ruang untuk instalasi actuator (pneumatic/electric) jika upgrade otomasi di masa depan.

Panduan lebih detail: Panduan Instalasi Butterfly Valve PN16 Flange Type yang Benar dan Aman.

Maintenance Butterfly Valve PN16 di WTP/WWTP

Jadwal Maintenance Rutin

Setiap 3 Bulan: Inspeksi visual, cek kebocoran di seat, grease handle shaft.
Setiap 6 Bulan: Cek kondisi seat EPDM (aus/retak), cek bolt flange (korosi/kendor).
Setiap 12 Bulan: Overhaul lengkap, ganti seat jika perlu, cek disc alignment.

Tips Perawatan

Gunakan air bersih untuk flush sebelum shutdown maintenance agar sludge tidak mengeras di seat. Hindari operasi partial open dalam waktu lama karena disc akan terekspos turbulence tinggi dan seat cepat aus. Jika valve dipasang di outdoor, cat ulang body setiap 2 tahun untuk mencegah korosi.

Troubleshooting Cepat

Valve bocor saat close: Seat aus atau disc bengkok → ganti seat atau service disc.
Handle berat/macet: Shaft kering atau korosi → beri grease lithium pada shaft bearing.
Disc chatter (bergetar): Flow velocity terlalu tinggi atau valve terlalu kecil → upgrade size atau ganti ke control valve.

Mengapa Pilih CETO Butterfly Valve PN16 untuk WTP/WWTP?

Material Premium: Ductile iron GGG40 body tahan korosi, disc SS304 food-grade untuk air minum.
Seat EPDM Berkualitas: Tahan ozone, UV, dan chemical (chlorine) hingga 5 ppm.
Pressure Rating Tepat: PN16 aman untuk sistem 10 bar (safety factor 1.6×).
Harga Kompetitif: Kualitas industrial dengan harga terbaik untuk project WTP/WWTP.
Stock Ready Medan: Pengiriman 1-3 hari kerja untuk seluruh Sumatra Utara.
Sertifikasi Lengkap: Material Test Report (MTR), Pressure Test Certificate.

Produk CETO Butterfly Valve PN16 untuk Water Treatment

CETO Butterfly Valve PN16 Wafer Type
Body ductile iron GGG40, disc SS304, seat EPDM, size 4"-12". Cocok untuk inlet/outlet line, backwash, dan chemical dosing.

CETO Butterfly Valve PN16 Lug Type
Dilengkapi threaded lug untuk instalasi di dead-end line atau single flange. Cocok untuk isolation valve di sampling point atau tank outlet.

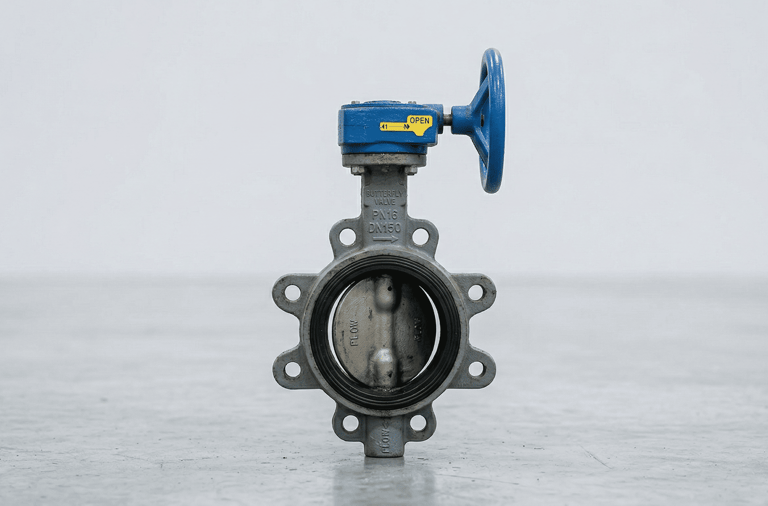

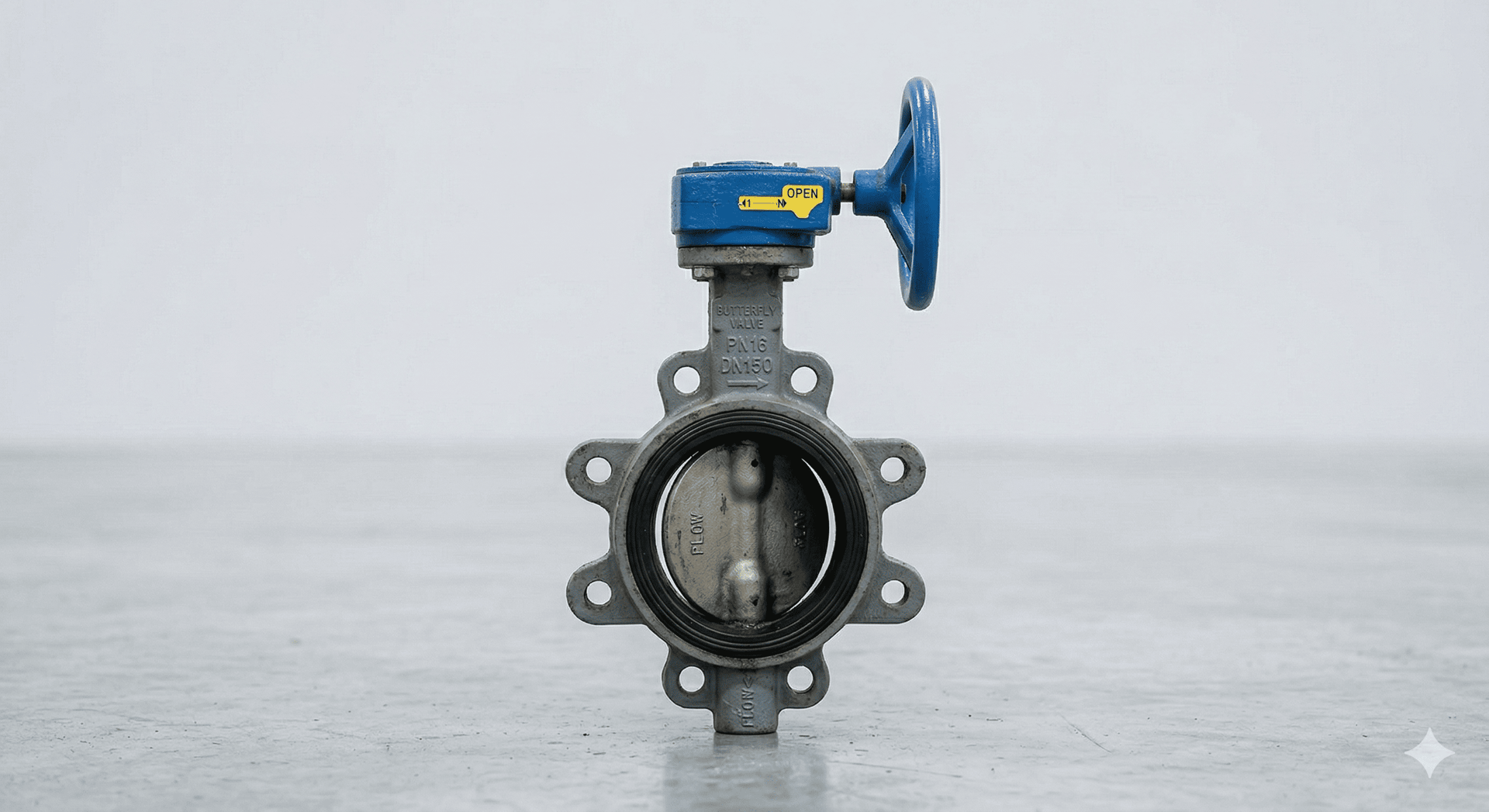

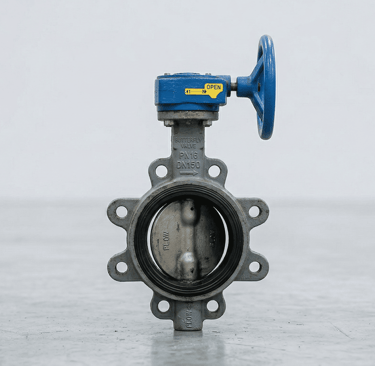

CETO Butterfly Valve PN16 dengan Gearbox
Untuk size 10"-12" atau aplikasi high torque, tersedia dengan gearbox reducer untuk operasi manual yang lebih ringan.

CETO Butterfly Valve PN16 dengan Actuator
Electric actuator (24V DC / 220V AC) atau pneumatic actuator (single acting / double acting) untuk otomasi WTP/WWTP modern dengan SCADA system.

Konsultasi & Pemesanan

Butuh butterfly valve PN16 untuk project water treatment plant Anda? Tim kami siap membantu pemilihan size, material, dan actuator yang tepat.

📱 WhatsApp: +62 812-8530-8088

☎️ Telepon: +62 61 420-85666
📧 Email: sales@mitrasahabat.co.id
🌐 Website: www.mitrasahabat.co.id

📍 Lokasi: Komp. Makro Bisnis Center D-11, Medan Sunggal, Sumatera Utara
⏰ Jam Operasional: Senin–Jumat 09:00–17:00 | Sabtu 09:00–12:00

FAQ

Q: Apakah butterfly valve PN16 cocok untuk air limbah (WWTP)?
A: Ya, sangat cocok. Pastikan menggunakan body ductile iron (bukan cast iron) karena lebih tahan abrasi dari suspended solid di air limbah.

Q: Berapa pressure drop butterfly valve PN16 size 8" di flow rate 200 m³/jam?
A: Pressure drop sekitar 0.2-0.3 bar saat valve full open. Ini jauh lebih rendah dibanding gate valve atau globe valve.

Q: Apakah EPDM seat tahan chlorine di air minum?
A: Ya, EPDM tahan chlorine hingga 5 ppm (konsentrasi normal di air minum). Untuk chlorine >10 ppm, gunakan seat PTFE atau Viton.

Q: Berapa lama umur pakai seat EPDM di water service?
A: Dengan maintenance rutin, seat EPDM bisa bertahan 5-8 tahun. Penggantian seat mudah dan murah (tanpa lepas valve dari pipa untuk lug type).
