Cara Pasang Lift Check Valve yang Benar dan 4 Kesalahan Instalasi yang Sering Terjadi di Pabrik

Lift check valve adalah salah satu valve yang paling sering dipasang salah di lapangan. Bukan karena produknya bermasalah — tapi karena instalasinya punya syarat spesifik yang berbeda dari check valve tipe lain.

Hasilnya? Valve tidak berfungsi, backflow tetap terjadi, disc chattering terus-menerus, atau pressure drop sistem melonjak. Semua masalah ini hampir selalu bisa dihindari jika instalasi dilakukan dengan benar sejak awal.

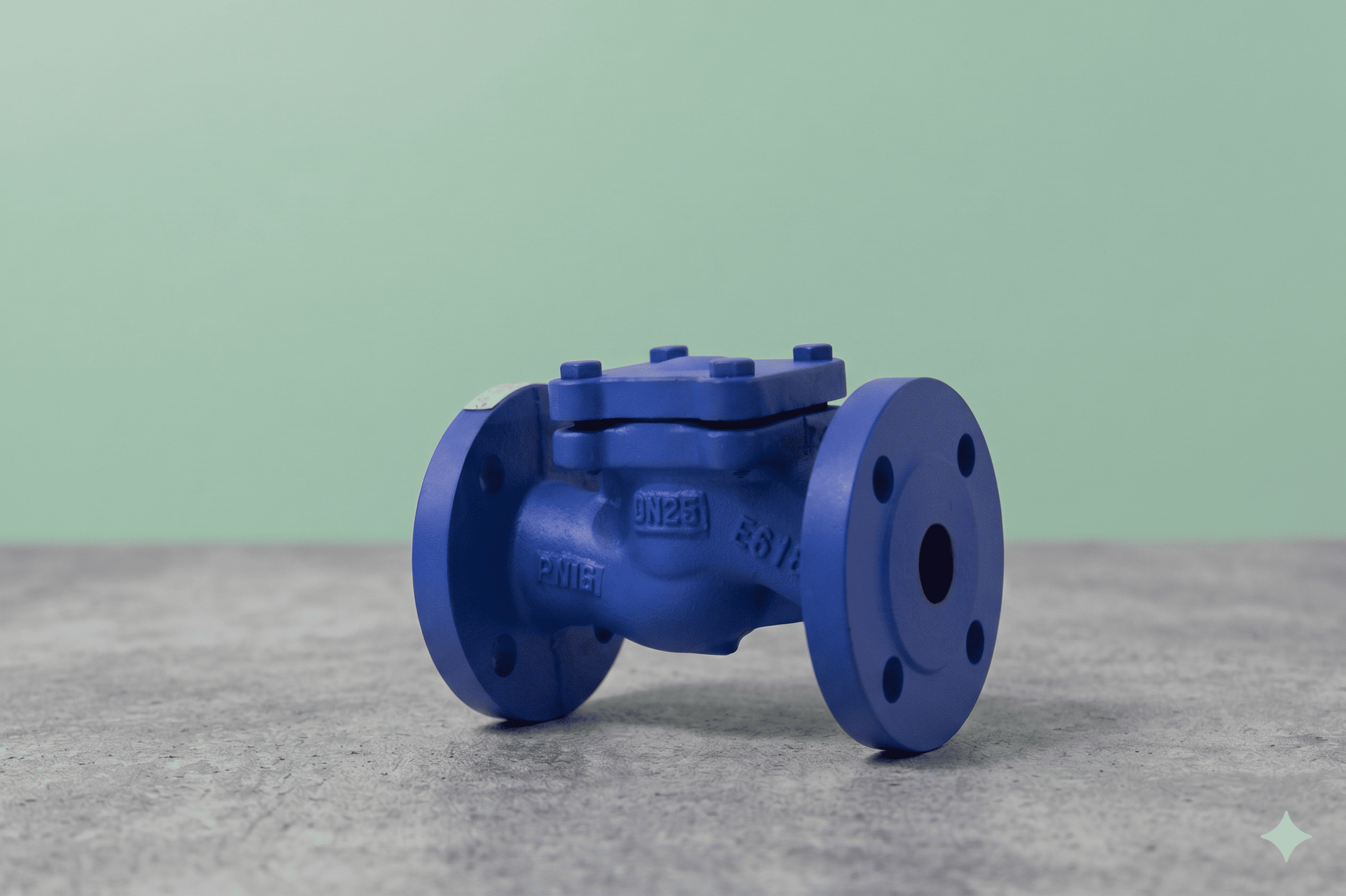

Cara Kerja Lift Check Valve: Dasar yang Harus Dipahami Sebelum Instalasi

Lift check valve bekerja dengan disc yang bergerak secara vertikal — terangkat ke atas saat ada aliran, dan turun menutup seat saat aliran berhenti atau berbalik arah. Karena disc bergerak secara vertikal, gravitasi adalah bagian dari mekanisme penutupannya.

Ini berarti arah aliran dan posisi pemasangan bukan sekadar preferensi — ini adalah syarat teknis yang menentukan apakah valve bekerja atau tidak.

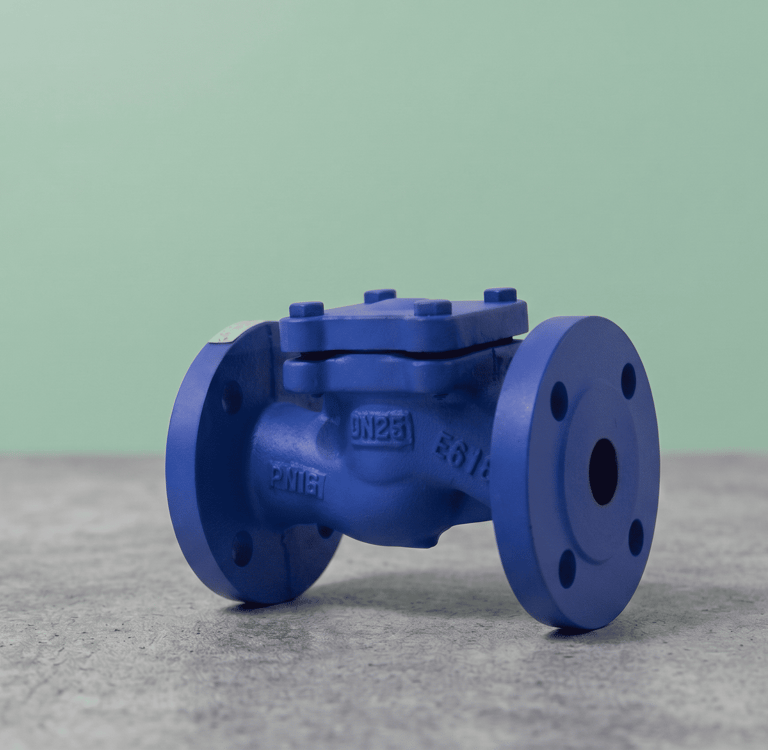

Cara Pasang Lift Check Valve yang Benar

Langkah 1: Pastikan posisi pipa vertikal dengan aliran ke atas. Lift check valve harus dipasang pada pipa vertikal dengan arah aliran fluida dari bawah ke atas. Ini adalah syarat mutlak agar disc bisa terangkat oleh tekanan aliran dan menutup kembali oleh gravitasi.

Langkah 2: Periksa tanda panah arah aliran di body valve. Setiap lift check valve memiliki tanda panah di body yang menunjukkan arah aliran yang benar. Pastikan arah panah sesuai dengan arah aliran fluida di sistem sebelum pengencangan flange.

Langkah 3: Pasang gasket dan baut flange secara merata. Gunakan gasket yang sesuai dengan spesifikasi PN16 dan kencangkan baut flange secara silang (cross-tightening) untuk memastikan tekanan merata dan tidak ada kebocoran di sambungan.

Langkah 4: Verifikasi kecepatan aliran sebelum komisioning. Lift check valve membutuhkan minimum flow velocity untuk mengangkat disc sepenuhnya. Untuk tipe non-spring minimal 1,0 m/s, untuk tipe spring-loaded minimal 1,5 m/s. Pastikan kecepatan aliran sistem memenuhi syarat ini sebelum valve dioperasikan.

Langkah 5: Lakukan flush pipa sebelum instalasi valve. Partikel kotoran, kerak, atau serpihan las di dalam pipa bisa langsung merusak seat valve begitu sistem dinyalakan. Selalu flush pipa terlebih dahulu sebelum valve dipasang permanen.

Kesalahan 1: Dipasang pada Pipa Horizontal

Ini adalah kesalahan paling umum dan paling fatal. Banyak teknisi di lapangan memasang lift check valve pada pipa horizontal karena tidak menyadari perbedaannya dengan swing check valve.

Pada posisi horizontal, disc tidak bisa terangkat dengan benar karena gravitasi menariknya ke arah yang berlawanan dengan arah gerakan yang dibutuhkan. Hasilnya valve tidak membuka penuh, pressure drop sangat tinggi, dan backflow tetap bisa terjadi karena disc tidak menutup rapat.

Solusi: Untuk pipa horizontal, gunakan swing check valve. Lift check valve hanya untuk pipa vertikal dengan aliran ke atas.

Kesalahan 2: Arah Aliran Terbalik

Memasang valve dengan arah terbalik — inlet dan outlet tertukar — menyebabkan disc langsung tertahan di posisi tertutup dan aliran terblokir total. Sistem tidak mendapat aliran sama sekali dan operator sering salah menduga ada masalah di pompa atau bagian pipa lain.

Kesalahan ini mudah terjadi terutama saat penggantian valve dalam kondisi terburu-buru atau saat penandaan pipa tidak jelas.

Solusi: Selalu cek tanda panah arah aliran di body valve sebelum mengencangkan flange. Jangan pernah memasang valve tanpa memverifikasi orientasi terlebih dahulu.

Kesalahan 3: Flow Velocity Terlalu Rendah

Lift check valve dipasang di posisi yang benar secara orientasi, tetapi sistem beroperasi dengan kecepatan aliran yang terlalu rendah. Disc tidak terangkat penuh, hanya bergetar naik-turun — inilah yang menyebabkan chattering, yaitu suara berdentum berulang yang merusak seat dan disc dalam waktu singkat.

Chattering juga bisa terjadi saat sistem sering start-stop dengan jeda pendek, atau saat ada fluktuasi tekanan yang signifikan.

Solusi: Verifikasi flow velocity sistem sebelum menentukan tipe check valve. Jika velocity di bawah 1,0 m/s, pertimbangkan spring-loaded type atau ganti ke swing check valve yang toleransinya lebih luas terhadap velocity rendah.

Kesalahan 4: Tidak Ada Pipa Lurus (Straight Run) Sebelum Valve

Memasang lift check valve langsung setelah elbow, reducer, atau fitting lain menyebabkan aliran masuk dalam kondisi turbulen. Aliran yang tidak laminar membuat disc bergerak tidak stabil, menghasilkan chattering dan mempercepat keausan seat.

Banyak instalasi di pabrik yang mengabaikan ini karena keterbatasan ruang, padahal dampaknya langsung terasa dalam hitungan bulan.

Solusi: Sediakan straight run minimal 5× diameter pipa (5D) sebelum inlet valve. Jika ruang terbatas, pasang flow straightener atau pertimbangkan relokasi valve ke posisi yang lebih baik.

Checklist Instalasi Lift Check Valve

Gunakan checklist ini sebelum sistem dinyalakan:

• Pipa vertikal, aliran dari bawah ke atas

• Tanda panah arah aliran sudah dicek dan sesuai

• Gasket PN16 terpasang, baut dikencangkan silang

• Pipa sudah di-flush sebelum instalasi

• Flow velocity sistem ≥ 1,0 m/s (non-spring) atau ≥ 1,5 m/s (spring-loaded)

• Straight run minimal 5D sebelum inlet valve tersedia

FAQ Singkat

Apakah lift check valve bisa dipasang horizontal? Tidak. Lift check valve wajib dipasang pada pipa vertikal dengan aliran ke atas. Untuk pipa horizontal, gunakan swing check valve.

Kenapa lift check valve saya bunyi terus setelah dipasang? Chattering hampir selalu disebabkan oleh flow velocity yang terlalu rendah atau posisi instalasi yang salah. Periksa kecepatan aliran sistem dan pastikan tidak ada fitting tepat sebelum inlet valve.

Berapa jarak minimum dari elbow ke inlet lift check valve? Minimal 5× diameter pipa (5D). Untuk sistem dengan pressure tinggi atau flow yang fluktuatif, disarankan 10D untuk memastikan aliran laminar masuk ke valve.
