Bahaya Kondensat Berlebih di Sistem Uap: Kerugian Jutaan Rupiah per Tahun

Kondensat adalah hasil kondensasi steam yang terbentuk saat steam mentransfer panas ke equipment atau kehilangan panas di sepanjang distribusi pipa. Setiap 1 ton steam yang mengalir akan menghasilkan 300-500 kg kondensat. Jika kondensat tidak segera dibuang, akan terjadi 5 dampak fatal yang merugikan pabrik jutaan hingga ratusan juta rupiah per tahun.

Untuk memahami solusinya, baca Fungsi Steam Trap Sistem Uap.

5 Dampak Fatal Kondensat Berlebih

1. Water Hammer Palu Air yang Merusak Pipa

Apa itu water hammer? Kondensat terkumpul di low point pipa steam. Steam flow dengan kecepatan 30-50 m/s mendorong kondensat hingga "ditembak" ke elbow atau valve. Benturan kondensat ke fitting menghasilkan suara "BANG!" yang keras seperti palu memukul pipa.

Dampak:

• Pipa retak atau bocor di elbow dan tee

• Flange gasket blow-out (steam leak berbahaya!)

• Valve rusak (trim erosion, actuator failure)

• Operator terluka dari steam burst

• Production downtime emergency (kerugian bisa Rp 50-100 juta per hari!)

Solusi: Install steam trap di setiap drip leg (low point) pipa steam, jarak 30-50 meter. Steam trap akan membuang kondensat sebelum menumpuk dan menyebabkan water hammer.

2. Korosi Internal Pipa Carbonic Acid Attack

Prinsip korosi: Kondensat + CO₂ (dari steam) → H₂CO₃ (carbonic acid). Carbonic acid dengan pH 5-6 (asam!) mengkorosi pipa carbon steel dari dalam. Korosi dimulai di low point di mana kondensat terkumpul paling lama.

Dampak:

• Pipa bocor dalam 5-10 tahun (normal lifetime 20+ tahun tanpa korosi)

• Rust scale terbawa steam → fouling di heat exchanger, turbine blade erosion

• Replacement cost pipa Rp 50-200 juta (material + installation + downtime)

Solusi: Steam trap membuang kondensat cepat → mengurangi waktu kontak kondensat dengan pipa → korosi minimal. Kombinasikan dengan neutralizing amine injection (pH conditioner) untuk proteksi maksimal.

3. Energy Loss 15-30% Bahan Bakar Terbuang

Mekanisme: Kondensat di pipa steam bertindak seperti "insulation negatif" yang menghalangi aliran steam. Heat transfer turun drastis karena equipment menerima steam basah (wet steam) bukan steam kering (dry steam).

Calculation Energy Loss:

Scenario PKS dengan boiler 15 ton steam/jam @ 12 bar:

• Kondensat trapped di pipa: 5% dari total steam = 0.75 ton/jam

• Heat content loss: 0.75 ton/jam × 2,000 kJ/kg = 1,500,000 kJ/jam = 417 kW

• Fuel HSD: 417 kW × 0.25 kg/kW = 104 kg HSD/jam

• Operating hours: 8,000 jam/tahun

• Total fuel loss: 104 kg/jam × 8,000 jam = 832,000 kg HSD/tahun

• Cost @ Rp 15,000/kg: Rp 12.5 miliar/tahun! 😱

Dengan steam trap yang berfungsi baik (80% effectiveness):

• Fuel savings: 832,000 kg × 80% = 665,600 kg HSD/tahun

• Cost savings: Rp 10 miliar/tahun! 💰

ROI steam trap investment:

• 50 unit steam trap × Rp 2 juta = Rp 100 juta investment

• Savings: Rp 10 miliar/tahun

• ROI: 3.6 hari! (Payback period kurang dari 1 minggu!)

4. Equipment Damage Valve, Turbine, Heat Exchanger Rusak

Wet steam masuk equipment:

• Steam turbine: Blade erosion dari water droplet impact (cavitation damage), efficiency turun 10-20%

• Control valve: Trim erosion, seat leakage, actuator failure dari vibration

• Heat exchanger: Tube fouling, heat transfer turun 20-30%, butuh cleaning frequent

Dampak finansial:

• Turbine blade replacement: Rp 500 juta - 2 miliar

• Valve overhaul: Rp 5-20 juta per unit

• Heat exchanger cleaning: Rp 10-30 juta per event (setiap 3-6 bulan jika kondensat berlebih)

• Unexpected downtime: Rp 50-100 juta per hari production loss

Solusi: Steam trap di upstream equipment memastikan steam kering masuk → equipment lifetime 2-3× lebih panjang → maintenance cost turun 40-60%.

5. Safety Risk Steam Burst & Scalding Injury

Risiko keselamatan:

• Kondensat panas 150-180°C → jika pipa bocor = scalding injury (luka bakar derajat 2-3)

• Water hammer → flange gasket blow-out = steam burst (tekanan 10-15 bar keluar tiba-tiba)

• Operator terluka saat maintenance (buka flange tanpa drain kondensat dulu)

Cost of injury:

• Medical treatment: Rp 10-50 juta per kasus

• Lost time injury (LTI): production downtime + compensation

• Reputation damage: safety record buruk = sulit dapat project/tender

Solusi: Proper steam trap installation + maintenance schedule → zero water hammer → zero steam leak → safe working environment.

Tanda-Tanda Sistem Anda Ada Kondensat Berlebih

⚠️ Suara "knocking" atau "banging" di steam line (water hammer aktif!)
⚠️ Temperature drop di equipment (sterilizer seharusnya 185°C tapi cuma 170°C)
⚠️ Steam trap cycling sangat cepat (>100×/menit = overload atau undersized)
⚠️ Visible steam leak di flange atau valve (gasket damage dari water hammer)
⚠️ Rusty patches di external pipa (indikasi korosi internal)
⚠️ Fuel consumption naik tanpa kenaikan production (energy loss!)

Jika ada 2 atau lebih tanda di atas, sistem Anda URGENT butuh audit steam trap!

Solusi Lengkap: Steam Trap System Design

Lokasi Instalasi Steam Trap (Wajib!)

Main Steam Header: Setiap 30-50 meter di drip leg (low point), buang kondensat yang terbentuk selama transportasi steam.

Sebelum Control Valve: Protect valve trim dari wet steam erosion.

Sebelum Equipment: Heat exchanger, turbine, sterilizer → memastikan steam kering masuk.

Setelah Equipment: Buang kondensat hasil heat transfer (condensate load besar!).

Low Point Piping: Setiap elbow down, tee down, dan reducer → prevent kondensat pooling.

Sizing Steam Trap

Formula: Condensate load (kg/jam) = Heat load (kW) ÷ Latent heat of steam (kJ/kg)

Safety Factor: Pilih steam trap capacity ≥ condensate load × 2 (untuk peak load dan startup condition).

Contoh: Heat exchanger 500 kW, steam 10 bar (latent heat 2,000 kJ/kg)

• Condensate load: 500 ÷ 2,000 = 0.25 kg/s = 900 kg/jam

• Required capacity: 900 × 2 = 1,800 kg/jam

• Pilih: Ball float steam trap DN25 (1") atau DN32 (1¼")

Untuk memilih jenis steam trap yang tepat, baca Perbandingan Steam Trap Ball Float vs Thermodynamic vs Thermostatic.

ROI Steam Trap Investment Balik Modal dalam Hitungan Hari!

Case Study: PKS 60 Ton TBS/Jam dengan 40 Steam Trap Bocor/Rusak

Before (sistem tanpa steam trap atau steam trap rusak):

• Water hammer: 2-3× per minggu (emergency maintenance Rp 5 juta/event)

• Fuel consumption: 2.8 liter HSD/ton TBS

• Sterilizer temperature unstable: 170-185°C fluktuatif

• Pipa steam header bocor setelah 8 tahun (korosi prematur)

After (install 64 unit CETO steam trap — kombinasi ball float + thermodynamic):

• Water hammer: ZERO (6 bulan zero incident!)

• Fuel consumption: 2.3 liter HSD/ton TBS (hemat 18%!)

• Sterilizer temperature stable: 183-185°C consistent

• Pipa lifetime diprediksi 20+ tahun (korosi prevention)

Financial Impact:

• Investment: 64 unit steam trap × Rp 2 juta = Rp 128 juta

• Fuel savings: 0.5 liter/ton TBS × 60 ton/jam × 8,000 jam/tahun × Rp 15,000/liter = Rp 360 juta/tahun

• Maintenance savings: Zero water hammer emergency = Rp 50 juta/tahun

• Total savings: Rp 410 juta/tahun

• ROI: Rp 128 juta ÷ Rp 410 juta/tahun = 3.7 bulan! (Payback period < 4 bulan!)

Kesimpulan: Investasi steam trap adalah keputusan bisnis paling profitable di sistem uap. ROI tercepat dibanding upgrade equipment lain!

Maintenance Schedule untuk Mencegah Kondensat Berlebih

Jadwal Inspeksi Steam Trap

Setiap 3 Bulan: Visual inspection, sound test (normal cycling atau tidak?), infrared thermometer test (outlet temp <100°C = bagus, >150°C = bocor steam).

Setiap 6 Bulan: Test discharge dengan tissue/kertas (basah air = bagus, kering + uap = bocor), cek vibration (excessive vibration = water hammer upstream).

Setiap 12 Bulan: Open inspection, clean internal, ganti seat/gasket jika perlu, pressure test sebelum re-install.

Test Sederhana: Tissue Method

Cara: Pegang tissue/kertas putih di outlet steam trap.

• Kertas basah air: Steam trap bagus! Hanya kondensat keluar.

• Kertas kering + ada uap keluar: Steam trap bocor! Ada steam loss, segera repair/ganti.

Kapan Harus Ganti Steam Trap?

• Steam loss >10% dari capacity (test dengan flowmeter atau infrared)

• Cycling abnormal (ball float: no discharge, thermodynamic: no cycling atau >100×/menit)

• External damage (crack, heavy corrosion, frozen bellows untuk thermostatic)

• Sudah overhaul 3× tapi masih bocor (umur lifetime tercapai, ganti baru)

CETO Steam Trap Solusi Complete untuk Sistem Uap Anda

PT. Mitra Sahabat Engineering menyediakan CETO steam trap untuk mencegah dampak kondensat berlebih di sistem uap industri Anda.

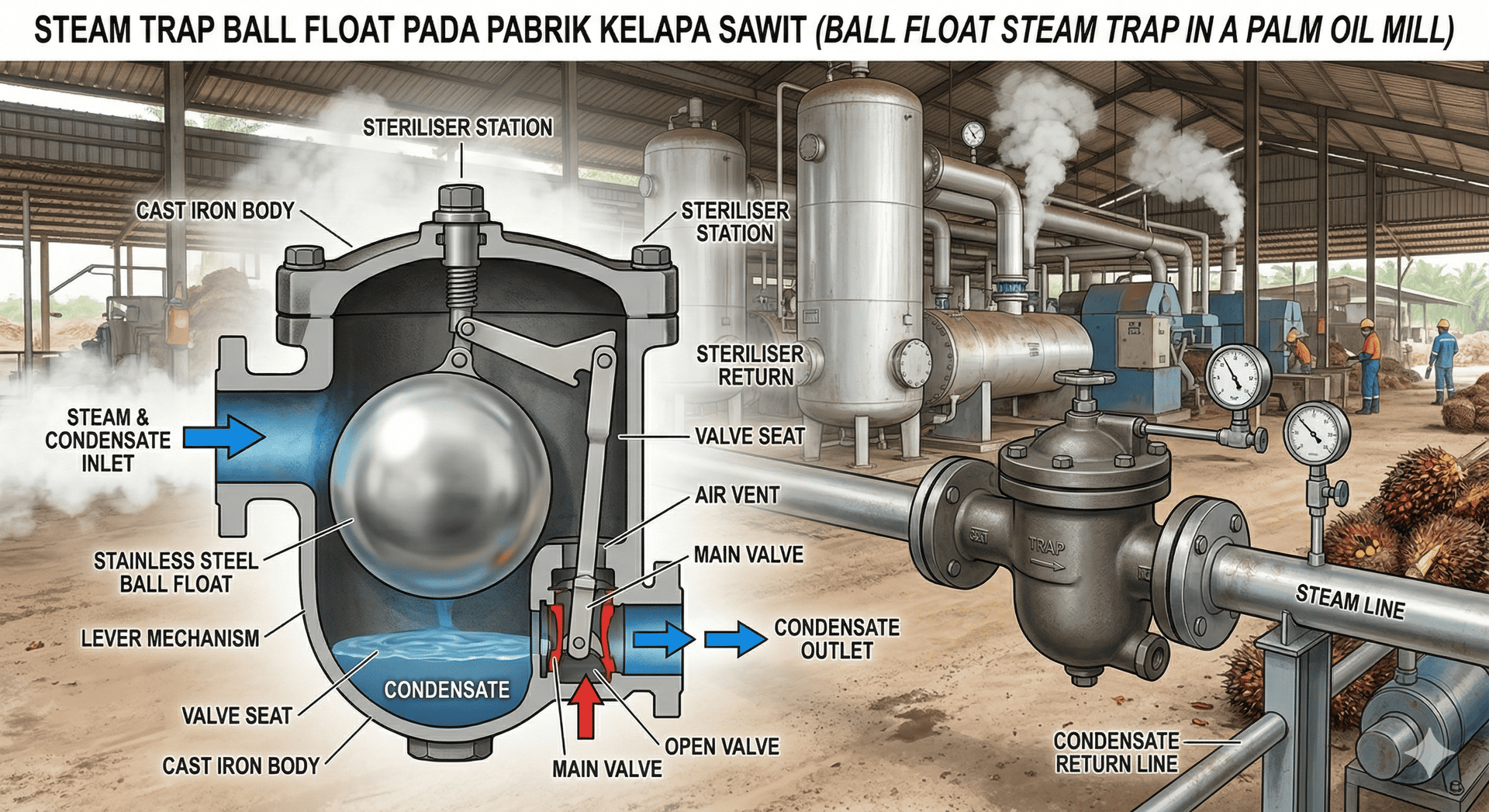

CETO Ball Float Steam Trap PN16/PN40
Continuous discharge, zero steam loss. Cocok untuk heat exchanger, sterilizer, digester. Float SS304 lifetime 10-15 tahun.

CETO Thermodynamic Steam Trap A105
Compact, outdoor-proof, cocok main steam line. Cycling 30-60×/menit normal. Maintenance mudah.

Complete Service:

• Free consultation sizing & pemilihan steam trap

• Installation support & commissioning

• Maintenance training untuk operator

• After-sales service & spare parts ready stock

Stock Ready Medan: Size ½"-2", delivery 1-3 hari Sumatra Utara.

Untuk pembelian, lihat JUAL Ball Float Steam Trap PN16 MEDAN.

Konsultasi & Audit Steam Trap System Gratis

Tidak yakin berapa banyak steam trap yang Anda butuhkan? Kami menyediakan audit steam trap system gratis untuk PKS dan industri di Sumatra Utara.

Audit meliputi:

• Survey existing steam trap (berapa unit bocor/rusak?)

• Sizing calculation untuk replacement/additional trap

• Energy savings estimation (ROI calculation)

• Recommendation kombinasi steam trap yang optimal

📱 WhatsApp: +62 812-8530-8088

☎️ Telepon: +62 61 420-85666
📧 Email: sales@mitrasahabat.co.id
🌐 Website: www.mitrasahabat.co.id

📍 Lokasi: Komp. Makro Bisnis Center D-11, Medan Sunggal, Sumatera Utara
⏰ Jam Operasional: Senin–Jumat 09:00–17:00 | Sabtu 09:00–12:00

FAQ

Q: Berapa banyak steam trap yang saya butuhkan untuk PKS 60 ton TBS/jam?
A: Rule of thumb: 1 steam trap per 30-50 meter main steam header + 1 trap per equipment (sterilizer, digester, heat exchanger). Untuk PKS 60 ton/jam, estimasi 50-70 unit steam trap total (kombinasi ball float + thermodynamic).

Q: Apakah benar investasi steam trap bisa ROI kurang dari 1 tahun?
A: Ya! Bahkan bisa ROI dalam hitungan hari atau bulan. Energy savings dari fuel consumption bisa 15-30% untuk sistem dengan kondensat berlebih. Case study kami: ROI 3-6 bulan adalah normal untuk PKS dan boiler industrial.

Q: Bagaimana cara tahu steam trap saya bocor atau masih bagus?
A: Test sederhana: pegang tissue di outlet steam trap. Jika kertas basah air = bagus. Jika kertas kering tapi ada uap = bocor steam. Atau gunakan infrared thermometer: outlet temp <100°C = bagus, >150°C = bocor steam loss.

Q: Apakah water hammer bisa merusak equipment sampai perlu replacement?
A: Ya, sangat bisa! Water hammer adalah salah satu penyebab utama pipa retak, flange bocor, dan valve rusak di sistem steam. Dalam kasus ekstrem, water hammer bisa menyebabkan catastrophic failure (pipa putus, steam burst) yang membahayakan operator dan menyebabkan downtime berhari-hari.
