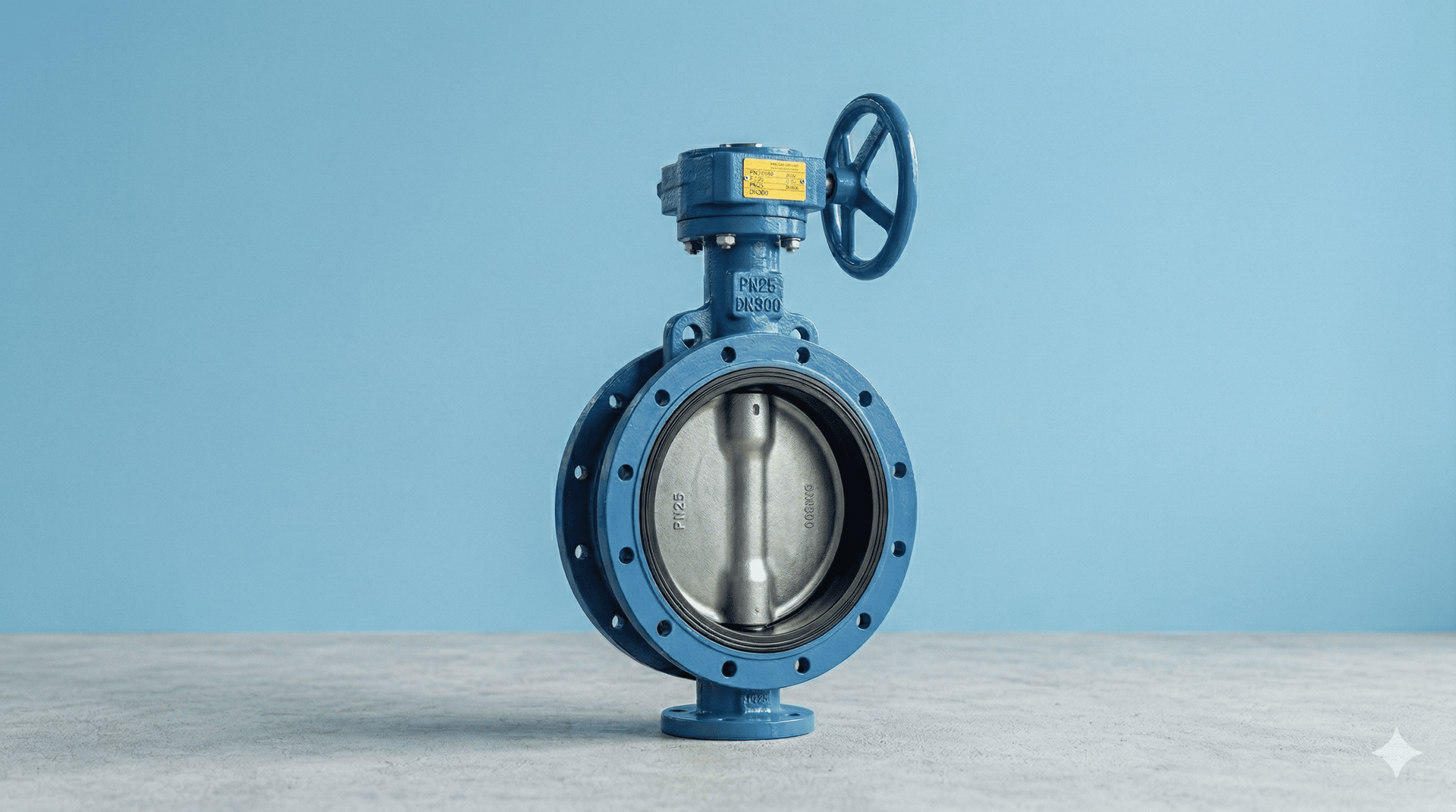

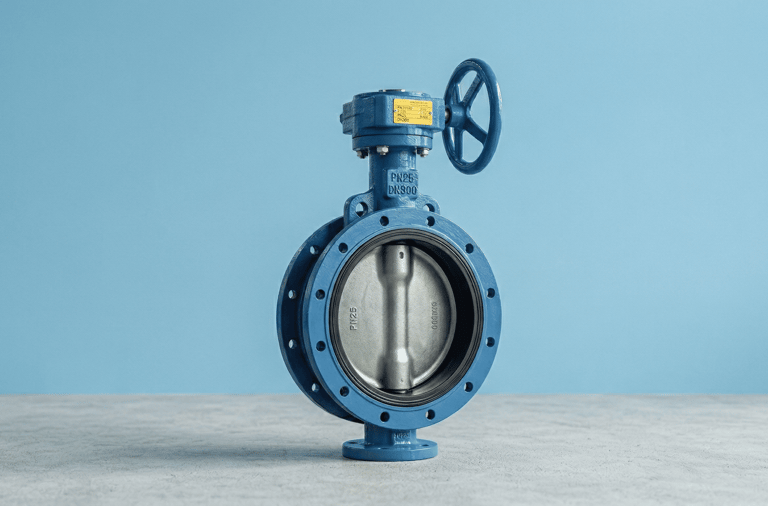

Mengapa Butterfly Valve PN25 untuk Steam & High Pressure?

Sistem steam dan high-pressure service memerlukan valve yang mampu menahan tekanan 15-20 bar dan suhu hingga 200°C tanpa deformasi atau kebocoran. Butterfly valve PN25 dengan body cast steel dan metal seat adalah solusi ekonomis untuk large bore steam line (6"-12"), menggantikan gate valve yang lebih mahal dan lambat operasinya.

Spesifikasi Butterfly Valve PN25 untuk Steam

Body Material: Cast steel WCB atau ductile iron GGG40 (upgrade cast steel untuk steam >150°C)
Disc Material: Stainless steel SS304 atau SS316 (high temperature resistance)
Seat Material: Metal seat (SS410/SS304) atau graphite-reinforced PTFE (untuk steam saturated <180°C)
Pressure Rating: PN25 (25 bar nominal, operasi aman 15-20 bar)
Size Range: 4" hingga 12" (DN100 - DN300)
Connection Type: Lug type atau flange type (flange PN25)
Temperature Range: -10°C hingga 200°C (metal seat), -10°C hingga 180°C (PTFE seat)

Untuk aplikasi tekanan lebih rendah, lihat Perbedaan Butterfly Valve PN10 vs PN16 vs PN25 untuk memilih rating yang tepat.

Kapan Harus Pakai Butterfly Valve PN25?

Pressure-Temperature Derating Curve

PN25 pada suhu berbeda:
20°C: 25 bar (full rating)
100°C: 20 bar (80% rating)
150°C: 17 bar (68% rating)
200°C: 15 bar (60% rating)

Jika sistem operasi pada steam 10 bar @ 180°C, PN25 masih aman (operating pressure 10 bar < allowable 17 bar).

Pilih PN25 Kalau:

Tekanan sistem 12-20 bar. PN16 hanya aman hingga 12 bar, untuk tekanan lebih tinggi wajib PN25.

Steam service. Saturated steam 10-15 bar (184-198°C) atau superheated steam low pressure memerlukan PN25 dengan metal seat.

Thermal cycling tinggi. Sistem yang sering start-stop dengan temperature swing besar (50°C → 180°C → 50°C) butuh body cast steel dan metal seat yang tahan thermal shock.

Critical service. Jika valve failure bisa menyebabkan shutdown plant atau safety issue, selalu pilih rating lebih tinggi (PN25 lebih aman dari PN16).

Large bore (≥6"). Untuk steam line 6"-12", butterfly valve PN25 jauh lebih ekonomis dibanding globe valve atau gate valve dengan rating sama.

Material Selection untuk Steam Service

Body Material: Cast Steel vs Ductile Iron

Cast Steel WCB (ASTM A216) adalah pilihan terbaik untuk steam >150°C. Tensile strength 485 MPa, tahan thermal shock, dan tidak brittle di high temperature. Cocok untuk steam saturated 10-15 bar dan superheated steam low pressure.

Ductile Iron GGG40 bisa digunakan untuk steam <150°C atau hot water <100°C. Lebih ekonomis dari cast steel, tapi tidak direkomendasikan untuk steam >10 bar atau thermal cycling ekstrem.

Rekomendasi: Untuk steam service, selalu pilih cast steel body untuk keamanan dan umur pakai lebih panjang.

Seat Material: Metal Seat vs Soft Seat

Metal Seat (SS410 atau SS304) adalah wajib untuk steam >150°C. Metal-to-metal sealing tahan suhu hingga 400°C, tidak terbakar atau meleleh seperti soft seat. Kekurangan: sealing tidak 100% bubble-tight (minor leakage bisa terjadi), butuh disc dan seat yang presisi.

Graphite-Reinforced PTFE bisa digunakan untuk saturated steam <180°C. Lebih baik sealing dibanding metal seat, tapi umur pakai lebih pendek (3-5 tahun vs 10+ tahun metal seat). Cocok untuk aplikasi non-critical atau budget terbatas.

EPDM/NBR Seat TIDAK cocok untuk steam (max temp 80-120°C). Akan terbakar atau keras dalam hitungan hari di steam service.

Rekomendasi: Untuk steam ≥10 bar atau ≥150°C, gunakan metal seat SS410 untuk keandalan maksimal.

Disc Material: SS304 vs SS316

SS304 (Austenitic Stainless Steel) cocok untuk steam non-korosif dan hot water. Tahan suhu hingga 400°C, non-magnetic, dan harga lebih ekonomis.

SS316 (Molybdenum-Enhanced SS) untuk steam dengan chloride content tinggi atau aplikasi marine/offshore. Lebih tahan pitting corrosion dibanding SS304.

Rekomendasi: Untuk steam industrial umum (boiler, sterilizer), SS304 sudah cukup. Untuk chemical plant atau coastal area, upgrade ke SS316.

Aplikasi Butterfly Valve PN25 di Industri

1. Steam Distribution Line

Butterfly valve PN25 digunakan di main steam line dari boiler ke sterilizer, digester, atau turbine (PKS, pulp & paper, chemical plant). Size 8"-12" dengan lug type untuk isolasi section.

2. Condensate Return Line (High Pressure)

Di sistem condensate return bertekanan tinggi (flash steam), butterfly valve PN25 mengatur aliran ke deaerator atau feedwater tank. Metal seat tahan steam flash.

3. Hot Oil System

Thermal oil system (heat transfer fluid) pada 200-250°C menggunakan butterfly valve PN25 dengan PTFE atau metal seat. Body cast steel wajib untuk suhu >200°C.

4. Refinery & Petrochemical

Hydrocarbon vapor line, gas line bertekanan tinggi, atau crude oil heater outlet menggunakan butterfly valve PN25 dengan fire-safe design.

5. Power Plant

Feedwater line, auxiliary steam, dan cooling water high pressure di power plant menggunakan butterfly valve PN25 dengan actuator untuk remote control.

Untuk aplikasi water treatment tekanan rendah, lihat Butterfly Valve PN16 untuk Water Treatment WTP/WWTP.

Instalasi Butterfly Valve PN25 untuk Steam Line

Safety Precautions SEBELUM Instalasi

Isolasi steam line. Pastikan upstream dan downstream valve tertutup, sistem de-pressurized, dan steam di-drain sepenuhnya.

Cool down period. Jika steam line masih panas (>50°C), tunggu hingga suhu turun ke ambient (20-30°C) sebelum buka flange. Steam panas bisa menyebabkan luka bakar serius.

Lockout-Tagout (LOTO). Pasang LOTO tag di control valve untuk mencegah steam supply terbuka saat maintenance.

Persiapan Instalasi

Pastikan flange adalah PN25 standard (bolt hole pattern EN 1092-1). Untuk steam service, gunakan gasket graphite spiral wound (bukan NBR atau EPDM yang akan terbakar). Bersihkan permukaan flange dari scale, rust, atau sisa gasket lama.

Langkah Instalasi Lug Type

Butterfly valve lug type dipasang dengan bolt menempel di lug (threaded hole di body valve). Pasang gasket graphite di kedua sisi, masukkan valve dengan disc full open (90°), lalu kencangkan bolt dengan torque wrench 80-100 Nm (cross pattern, bertahap). Untuk steam line, bolt harus stainless steel (SS304 atau A2-70) untuk tahan korosi.

Thermal Expansion Consideration

Steam line akan mengalami thermal expansion saat dipanaskan dari ambient (20°C) ke operating temperature (180°C). Pastikan ada pipe support atau expansion joint di dekat valve untuk menyerap expansion. Jangan over-tighten bolt saat instalasi (ambient temp) karena saat panas, flange akan expand dan bolt bisa putus.

Bypass Valve & Warm-Up Procedure

Untuk steam line >6", wajib pasang bypass valve (globe valve kecil 1"-2") untuk warm-up bertahap. Prosedur warm-up yang benar:

1. Pastikan main butterfly valve tertutup penuh

2. Buka bypass valve perlahan (crack open 10-20%)

3. Biarkan steam panas mengalir melalui bypass selama 15-30 menit untuk memanaskan pipa dan valve secara bertahap

4. Setelah suhu stabil, tutup bypass valve dan buka main butterfly valve perlahan (50% → 75% → 100%)

Mengapa penting? Thermal shock (panas tiba-tiba) bisa menyebabkan flange bocor, gasket rusak, atau disc deformasi.

Untuk panduan instalasi lengkap, baca Panduan Instalasi Butterfly Valve PN16 Flange Type yang Benar dan Aman (prinsip sama untuk PN25).

Safety Guidelines untuk Steam Service

1. Relief Valve & Pressure Protection

Setiap steam line harus dilengkapi safety relief valve untuk mencegah overpressure. Jangan pernah block atau bypass safety valve.

2. Blow-Down Procedure

Sebelum buka butterfly valve di steam line, lakukan blow-down untuk membuang kondensat yang terkumpul di low point. Kondensat panas bisa menyebabkan water hammer saat valve dibuka tiba-tiba.

3. Personal Protective Equipment (PPE)

Operator yang bekerja di steam line wajib memakai heat-resistant gloves, face shield, dan long sleeve coverall untuk mencegah luka bakar steam.

4. Emergency Shutdown

Jika terjadi steam leak di butterfly valve (seat bocor, flange bocor), jangan langsung tutup valve! Tutup upstream isolation valve dulu, baru drain steam, tunggu cool down, lalu lakukan repair.

5. Annual Inspection

Butterfly valve di steam service wajib inspeksi tahunan: cek seat erosion, disc alignment, bolt corrosion, gasket condition. Ganti seat metal jika aus >1mm.

Maintenance Butterfly Valve PN25 di Steam Line

Jadwal Maintenance Rutin

Setiap 3 Bulan: Inspeksi visual external (cek steam leak di flange, cek bolt corrosion), test operasi handle (smooth atau tidak).
Setiap 6 Bulan: Cek kondisi packing shaft (gland packing), re-tighten jika ada leakage minor.
Setiap 12 Bulan: Shutdown maintenance, buka valve, cek kondisi seat metal (erosion, pitting), cek disc untuk warping, ganti gasket flange.

Tips Perawatan Steam Service

Drain kondensat di low point steam line setiap hari untuk mencegah water hammer dan seat erosion. Operasikan valve perlahan (jangan buka-tutup tiba-tiba) untuk mengurangi thermal shock dan seat wear. Gunakan steam trap di downstream untuk auto-drain kondensat, menjaga steam kering.

Troubleshooting Cepat

Steam leak di flange: Gasket terbakar atau bolt kendor → shutdown, cool down, ganti gasket graphite, re-torque bolt.
Valve sulit buka/tutup: Disc warping karena thermal shock atau shaft packing terlalu kencang → service disc, adjust packing.
Minor steam leak saat close: Metal seat aus atau debris stuck → buka valve, bersihkan seat, lapping disc-seat, atau ganti seat jika aus >1mm.

Butterfly Valve PN25 vs Globe Valve vs Gate Valve untuk Steam

Comparison untuk Steam Line DN200 (8")

Butterfly Valve PN25:
Harga: Rp 15 juta (ekonomis)
Operasi: Quarter-turn 90° (cepat, 5 detik)
Pressure drop: 0.3-0.5 bar (sedang)
Weight: 45 kg (ringan, mudah handling)
Maintenance: Seat ganti setiap 5-8 tahun
Best for: Isolation valve, on/off service, large bore ekonomis

Globe Valve PN40:
Harga: Rp 45 juta (mahal 3×)
Operasi: Multi-turn 20-30 putaran (lambat, 30 detik)
Pressure drop: 1.0-1.5 bar (tinggi, boros energi)
Weight: 120 kg (berat, butuh crane)
Maintenance: Seat ganti setiap 3-5 tahun (erosi tinggi)
Best for: Throttling control, pressure regulation

Gate Valve PN25:
Harga: Rp 30 juta (sedang)
Operasi: Multi-turn 15-20 putaran (lambat)
Pressure drop: 0.1-0.2 bar (rendah)
Weight: 80 kg (sedang)
Maintenance: Gate stuck jika jarang dioperasikan
Best for: Full open service, main line isolation

Kesimpulan: Untuk isolation valve di steam line large bore (≥6"), butterfly valve PN25 adalah pilihan terbaik — ekonomis, cepat operasi, dan maintenance mudah.

Mengapa Pilih CETO Butterfly Valve PN25 untuk Steam?

Body Cast Steel WCB: Tahan thermal shock dan high temperature hingga 400°C, tidak brittle seperti cast iron.
Metal Seat SS410 Premium: Umur pakai 10+ tahun di steam service, tahan erosion dan high cycle operation.
Disc SS304 Precision: Machined dengan toleransi ketat untuk metal-to-metal sealing optimal.
Fire-Safe Design (Optional): Untuk refinery/petrochemical, tersedia fire-safe certification API 607.
Harga Kompetitif: 50-60% lebih murah dibanding globe valve atau gate valve untuk size yang sama.
Stock Ready Medan: Size 4"-12" tersedia, pengiriman cepat 1-3 hari kerja.

Produk CETO Butterfly Valve PN25 untuk Steam

CETO Butterfly Valve PN25 Lug Type — Cast Steel Body
Body cast steel WCB, disc SS304, metal seat SS410, size 4"-12". Cocok untuk steam saturated 10-15 bar, hot oil, hydrocarbon vapor.

CETO Butterfly Valve PN25 Flange Type — High Temperature
Double flange design untuk aplikasi critical atau yang butuh zero-leakage guarantee. Metal seat lapped precision.

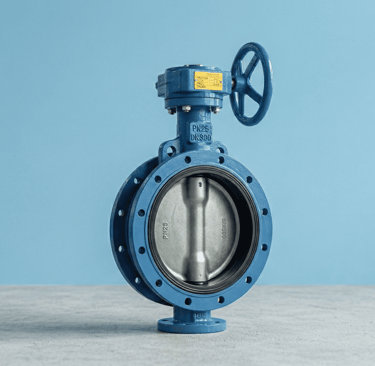

CETO Butterfly Valve PN25 dengan Gearbox
Untuk size 10"-12" atau high-pressure service, tersedia dengan worm gearbox (gear ratio 60:1 atau 80:1) untuk torque reduction.

CETO Butterfly Valve PN25 dengan Actuator
Pneumatic actuator (spring return atau double acting) untuk remote control dari control room. Dilengkapi limit switch dan positioner.

Konsultasi & Pemesanan

Butuh butterfly valve PN25 untuk steam line atau high-pressure system Anda? Tim kami siap membantu pemilihan material dan safety guideline.

📱 WhatsApp: +62 812-8530-8088

☎️ Telepon: +62 61 420-85666
📧 Email: sales@mitrasahabat.co.id
🌐 Website: www.mitrasahabat.co.id

📍 Lokasi: Komp. Makro Bisnis Center D-11, Medan Sunggal, Sumatera Utara
⏰ Jam Operasional: Senin–Jumat 09:00–17:00 | Sabtu 09:00–12:00

FAQ

Q: Apakah butterfly valve PN25 cocok untuk steam 15 bar @ 200°C?
A: Ya, sangat cocok. PN25 pada 200°C masih mampu 15 bar (60% derating). Gunakan body cast steel WCB dan metal seat SS410 untuk keamanan maksimal.

Q: Apa perbedaan metal seat dan PTFE seat untuk steam?
A: Metal seat tahan hingga 400°C dan umur pakai 10+ tahun, tapi sealing tidak 100% bubble-tight. PTFE seat lebih rapat tapi max 180°C dan umur pakai 3-5 tahun. Untuk steam ≥150°C, wajib metal seat.

Q: Apakah butterfly valve PN25 perlu bypass valve?
A: Sangat direkomendasikan untuk steam line ≥6". Bypass valve untuk warm-up bertahap mencegah thermal shock yang bisa merusak valve dan flange.

Q: Berapa umur pakai butterfly valve PN25 di steam service?
A: Dengan maintenance rutin (annual inspection, seat check), butterfly valve cast steel dengan metal seat bisa bertahan 15-20 tahun di steam service 10-15 bar.
